    如何進一步優化可實現顯示屏的 LED 驅動器

    發布時間:2022-02-14 責任編輯:lina

    【導讀】驅車行駛在城市的大街上時,環顧一下四周,您會看到越來越多的全色 LED 標牌及留言板出現在商店、飯店和辦公大樓的外墻上。隨著 LED 矩陣顯示系統產量的快速增長,廣告標牌現在可提供商店老板可承受的價格。為了支持這一需求,我們正在努力開發新技術,進一步優化可實現這些顯示屏的 LED 驅動器。


    驅車行駛在城市的大街上時,環顧一下四周,您會看到越來越多的全色 LED 標牌及留言板出現在商店、飯店和辦公大樓的外墻上。隨著 LED 矩陣顯示系統產量的快速增長,廣告標牌現在可提供商店老板可承受的價格。為了支持這一需求,我們正在努力開發新技術,進一步優化可實現這些顯示屏的 LED 驅動器。


    今年年初,TI 推出了業界第一個 48 輸出(48 通道)LED 標牌顯示器驅動器產品系列。TLC5954、TLC5955 和 TLC5958 提供三個等級的集成度,支持不同程度的靈活性。


    TLC5954TLC5955TLC5958


    說明支持亮度控制的 48 通道 LED 驅動器支持單點矯正和亮度控制的 48 通道、16 位 PWM 驅動器具有 48kb SRAM 和預充電 FET 的 48 通道、16位 PWM 驅動器


    集成度低集成度中等集成度高集成度


    注利用軟件提供高靈活性中等靈活性適用于高倍時分復用系統


    那為什么需要 48 組輸出呢?在當前的 LED 標牌市場,16 輸出驅動器使用量最大。在 TI,TI TLC5920 就是一個實例。因此,具有 48 組輸出的器件是普通 16 輸出器件通道數的三倍,不過更多的輸出將支持全色標牌應用中紅、綠、藍 (RGB) 三種顏色的 LED 燈。


    在典型 LED 顯示系統設計中,一個模塊包含 16 × 16 個像素(參見“LED 標牌術語”)和 3 個實現驅動所需的 16 通道器件:


    IC1:16 × 16,紅

    IC2:16 × 16,綠

    IC3:16 × 16,藍


    在將 3 個 16 輸出器件的使用與一個 48 輸出器件進行對比時,明顯的優勢是后者具有更高的集成度,可將 PCB 上驅動器 IC 的數量減少 3 倍。這可簡化 PCB 布局。


    以下是采用 3 個 16 輸出驅動器的普通 LED 布局與采用 1 個 48 輸出驅動器的相同布局的比較。在每張圖的上半部分有 256 (= 16 × 16) 個 RGB 3 合 1 LED 燈,相當于 768 個獨立 LED 燈。使用 48 通道驅動器可顯著簡化設計,無需線路跨接。


    如何進一步優化可實現顯示屏的 LED 驅動器

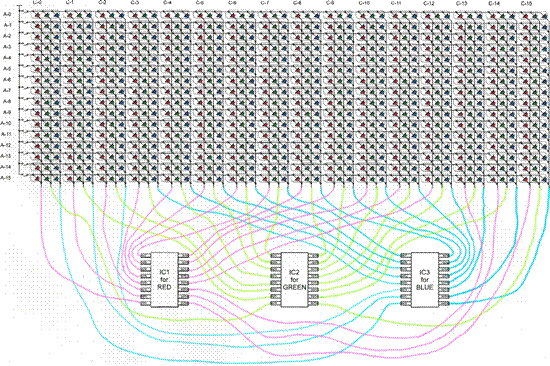

    3 個 16 通道 LED 驅動器 IC


    如何進一步優化可實現顯示屏的 LED 驅動器

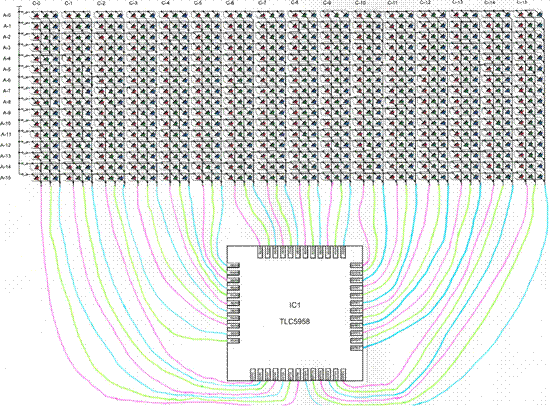

    單個 48 通道 LED 驅動器 IC


    例如,我們可以看看采用 48 通道 TLC5958 的 TI Design。在本實例中,4 層電路板上有一個 64 × 64 像素的矩陣設計,它比以上實例大 16 倍,總共有 12,288 個 LED。


    當您考慮在下一款設計中采用這些 48 通道驅動器時,這里提供的一些信息可幫助您為系統選擇理想的器件。此外,您還可以觀看視頻《業界第一個 48 通道 LED 顯示器驅動器系列》。


    TLC5954 LED 驅動器使用最簡單,不僅集成亮度控制功能,而且還可通過軟件提供高度的靈活性。它沒有集成 PWM 生成邏輯,但包含可直接控制輸出級開關的長移位寄存器。要驅動 TLC5954,需要一款功能強大的處理器(FPGA、DSP 和/或 ASIC)向移位寄存器發送開關數據。TLC5954 的優勢在于軟件代碼可通過處理器做您想做的任何事情。例如,您可實施復雜而精密的擴頻 PWM 信號控制來避免或最小化 EMI 問題。


    TLC5955 LED 驅動器在集成度和靈活性方面處于這 3 款器件的中間水平。該器件集成業經驗證的 ES-PWM 控制,允許使用較低功耗處理器控制該驅動器。


    48 通道 LED 顯示器驅動器系列的第三款器件是高度集成的 TLC5958。它集成 48Kb RAM,支持高達 32 倍的時分復用控制。該多路復用技術可減少 PCB 上的驅動器 IC 數量。如果沒有集成 RAM,就很難實現高質量視頻輸出影像,因為時間空擋太短。此外,TLC5958 還集成預充電 FET 和低灰階增強功能,特別適合高倍時分復用顯示系統。

    (來源:中電網)
