本設計實例主要討論了：





為了方便理解，電路被分成兩部分：邏輯控制(圖1)和LED驅動(圖2)。

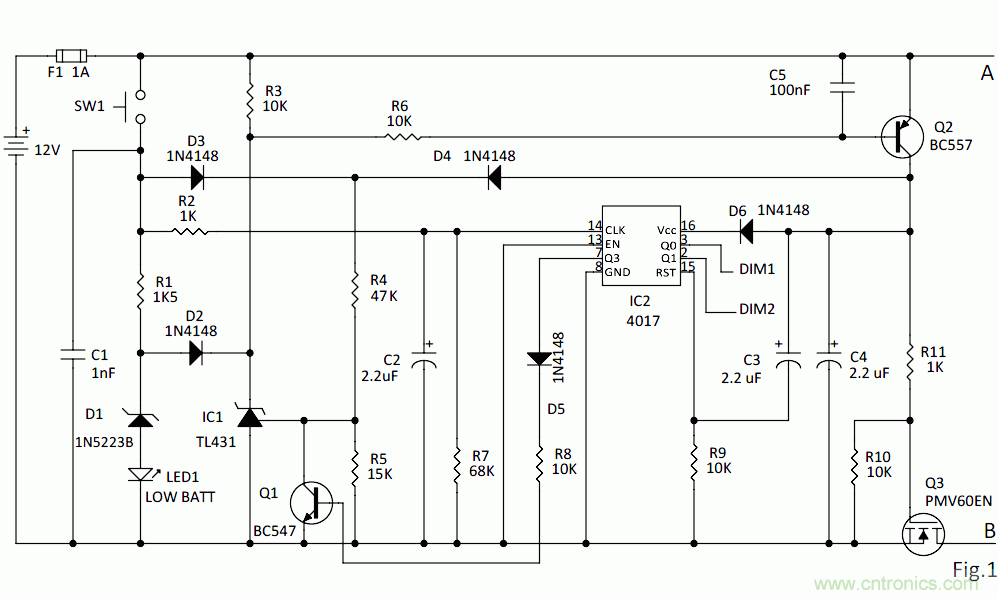

圖1：LED控制器。



電路由瞬動式按鍵開關控制。在SW1按下之前，整個電路處于睡眠模式，消耗電流為零。閉合SW1后，借助IC1——TL431可編程齊納穩壓管，Q2進入導通狀態，繼而給IC2和MOSFET Q3加電。



此時引腳3的Q0輸出將LED亮度設為25%，這是由R14確定的(圖2)。每按一下開關都會給IC2.14饋送一個時鐘脈沖，并使計數器加1。第二次按下開關將使Q1變高，并由R15將第二次調光水平設為50%的亮度。R14和R15將電流注入IC3的反饋節點，以實現不同的亮度。第三次按下開關將IC2的非連接輸出端Q2置高(讓Q1和Q2處于低電平)，繼而將LED設為100%的亮度。第四次按下開關將Q3置高，拉低IC1的偏壓，使整個電路進入睡眠模式。



當電池電壓下降到大約11.2V時，IC1停止工作，這是由R4、R5、Q2的VCE壓降以及D4的正向壓降決定的(正常工作時，在D2的幫助下，TL431會使電池低電量指示燈LED1處于熄滅狀態)。為了防止電池在低電量的情況下繼續工作，LED1會閃爍一小會兒，然后熄滅，但只要SW1被按下，LED1就會繼續點亮。

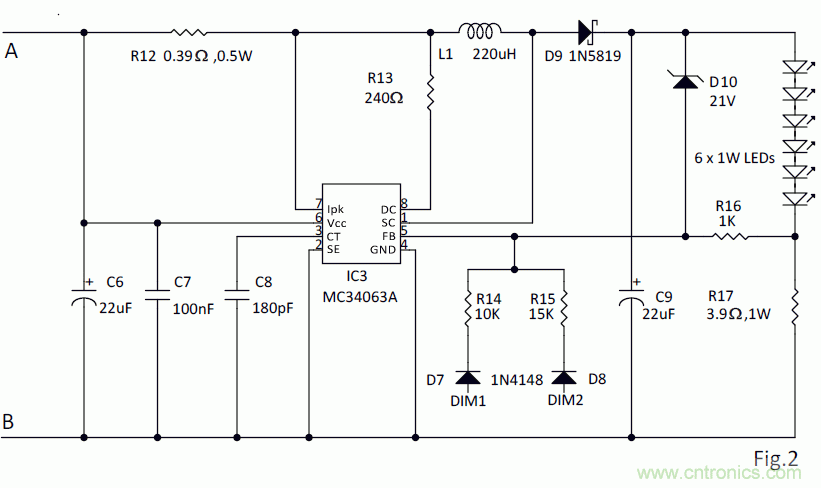

圖2：可控制的LED升壓轉換器。



本實例中用了一個典型的MC34063直流-直流轉換器作為LED驅動器，這是一種既合算又比較容易實現的解決方案。電感L1可以自制，也可以采用Würth器件(744743221)。負載開路保護由D10實現。必要時，可以調整R14和R15來獲得所需的亮度等級。



本設計實例可以應用于LED燈、閱讀燈、露營燈和通用照明燈。電池可以用太陽能、交流電、汽車適配器或任何其它合適的能源充電。
