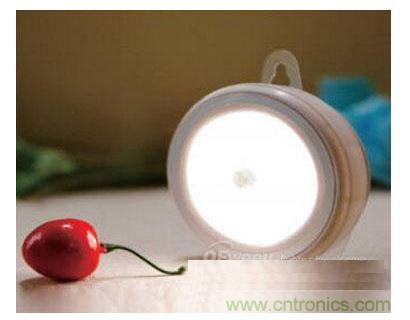

    拆LED人體紅外感應燈,"形美、價廉、安全"樣樣不少

    發布時間:2015-01-06 責任編輯:sherryyu

    【導讀】本文分享給大家的是來自一位技術工程師對LED人體感應小夜燈的拆解報告,通過拆解大家可以看見該LED人體感應小夜燈,不僅外形美觀,結構簡單;并且LED燈內部線路布局合理;最重的是用戶安裝方便快捷。是一款不可多得的LED小夜燈。

    這款LED人體感應小夜燈性價比如何?一起來看看拆解報告吧!
    拆LED人體紅外感應燈
    一 包裝類

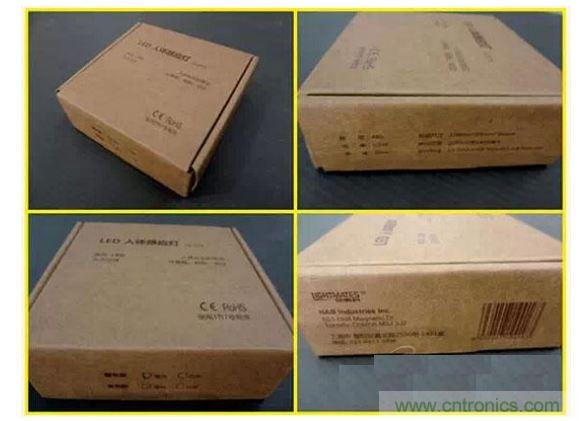

    A:內盒材質:三層E坑瓦楞紙,面紙為200g的牛皮紙;

    表面印刷有公司和產品的相關資料。
    拆LED人體紅外感應燈

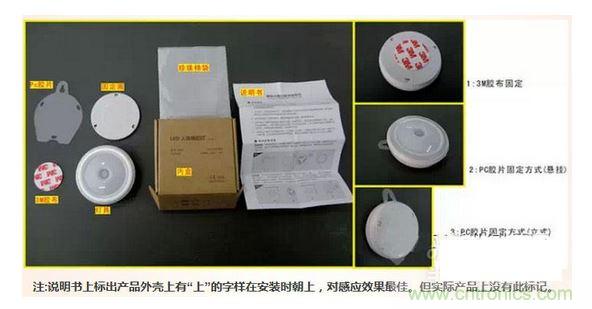

    B:除整燈外,隨裝箱的還有安裝固定圈、3M膠布、用于掛裝的PC膠片、說明書、珍珠棉包裝袋。

    打開說明書,里面介紹了三種安裝方式,如下圖:
    拆LED人體紅外感應燈
    注:說明書上標出產品外殼上有“上”的字樣在安裝時朝上,對感應效果最佳。但實際產品上沒有此標記。
    [page]

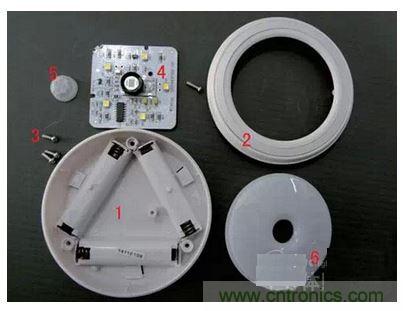

    二 結構組件:

    1:塑料后罩組件

    2:塑料前蓋組件

    3:固定螺絲

    4:電路板組件

    5:菲涅爾透鏡

    6:奶白擴散罩
    拆LED人體紅外感應燈
    整燈材料都用的是白色塑料ABS,外殼表面美觀,有光澤,做工還比較精細。
    拆LED人體紅外感應燈
    經過阻燃試驗,推斷它的阻燃等級應該是94HB。

    這款產品用的是3節7號電池供電。
    [page]

    三 拆解步驟:

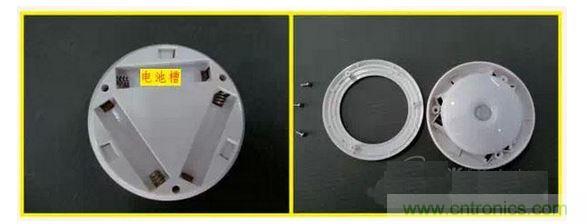

    1:首先用小號的十字螺絲刀擰下3顆固定整燈的螺絲;

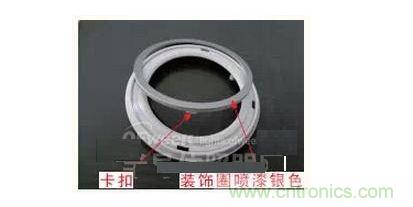

    把塑料面罩組件拆下來:
    拆LED人體紅外感應燈
    2:拆下奶白擴散罩后,這時可以看到整個燈的內臟一一電路板(圖2);

    3:摘下菲涅爾透鏡,底下是接收信號的紅外感應探頭(KB500BP);旁邊還有一顆光敏二極管;

    感應處理器IC還是用的BISSOO01/YDAU9aY;

    4:光源為5顆0.1W的2835貼片燈珠,圓周均布;

    5:擰下固定電源板的螺絲,再用電鉻鐵去掉電池供電片上接點的錫,終于卸下了電路板。
    (下為圖2)
    拆LED人體紅外感應燈
    [page]

    四 主要器件:

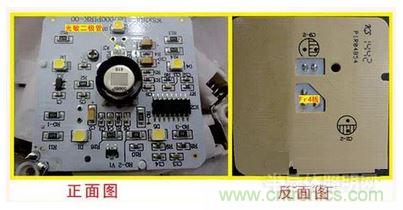

    A:電路板的材料應該是我們常說的1.Omm的粉板(如有錯誤請指正),

    中間一小塊是FR4板,用于插件紅外感應探頭和光敏二極管。

    B:紅外感應探頭用的是nicera(尼賽拉)的KB500BP;

    C:感應處理器IC還是用的BISSOO01/YDAU9aY。
    拆LED人體紅外感應燈
    五 光電測試

    前面大家都有看到,這款產品用的是3節7號電池供電,常規的每節電池電壓是1.5V,額定工作電壓就是4.5VDC了,(實際市場上電池是達不到這個值)

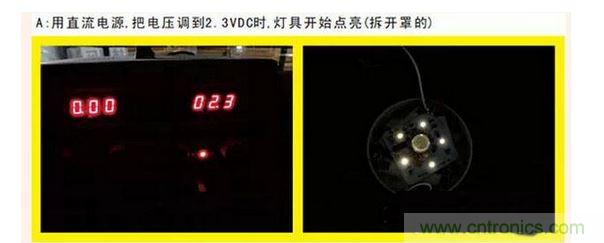

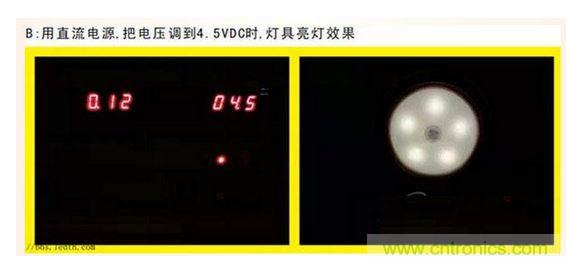

    以下是在測試時,我用直流電源供電,微調電壓到2.3V時和微調到4.5V時,燈具亮燈效果:
    拆LED人體紅外感應燈
    另用積分球測試光電參數,在4.5VDC下,得出色溫為2983K,光通量為23lm.
    [page]

    拆LED人體紅外感應燈
    六 紅外感應測試:

    A:在暗室里,當人進入紅外感應范圍內,燈具點亮,經過多次試驗,正面最長感應距離為3.7米左右,感應角度也是同說明書上寫的一樣在100度以內,不過感應距離就只能在3米以內了(2.8米),不過對于我們平常在房間里用也足夠了。

    B:燈具在亮燈狀態下,再打開其它光源,人在其感應范圍內走動,燈具也是一直常亮。

    C:人離開后,延時亮燈時間為20秒以內(分三次試驗,時間分別為17.3秒/18.2秒/17.8秒)

    從以上拆解和測試數據,做以下總結:

    1:產品包裝簡潔優雅,內盒材質很有質感,方式也不同傳統的燈具,很有特點。

    2:產品外形美觀,結構簡單;線路布局合理;用戶安裝方便快捷。

    3:產品性能參數和其說明書一致,可以滿足實際需要,性價比還是比較高。
