LED照明作為高效節(jié)能的光源，前景發(fā)展非常的美好，但目前LED技術(shù)仍存有一些技術(shù)瓶頸和軟肋，LED硫化現(xiàn)象就是其中一個。

　　

LED電源無硫鑒定報告，由金鑒檢測LED品質(zhì)實驗室研發(fā)推出，檢測內(nèi)容超過四十頁，旨確認(rèn)LED燈具中三四十種原物料成分，是否含有硫、氯和溴元素。該報告對于照明廠而言至關(guān)重要，因為LED光源的鍍銀層極易與含硫、氯、溴的氣體反應(yīng)，分別生成黑色的硫化銀、氯化銀、溴化銀，導(dǎo)致燈珠發(fā)黑失效。

　　

當(dāng)LED硫化現(xiàn)象發(fā)生后，照明廠首先排查的是燈具的生產(chǎn)、儲存、通電老化環(huán)境，卻忽視了燈具的內(nèi)置電源。LED電源里面有三四十種原物料，這些物料里面也可能含有硫、氯和溴元素。在密閉、高溫的環(huán)境中，這些硫、氯和溴元素可能會揮發(fā)成氣體并腐蝕LED光源。因此LED照明廠在采購電源時須讓電源廠商提供LED電源的無硫鑒定報告。

　　

　　

1.PCB板：市面上生產(chǎn)的線路板均有一定含量的硫元素殘留，盡管PCB線路板生產(chǎn)廠家在制程工藝中會清洗板材，消除含硫化學(xué)溶劑的殘留，但普通的生產(chǎn)工藝較難完全清洗干凈。

　　

2.含硫橡膠的電源線以及橡膠類的絕緣包裝塑料：硫化橡膠可在-65~250℃溫度范圍內(nèi)長期保持彈性，并具有優(yōu)良的電氣性能和化學(xué)穩(wěn)定性，能防水、耐臭氧、耐氣候老化，加之用法簡單、工藝適用性強，因此廣泛應(yīng)用于電子行業(yè)，作為電子元件的涂覆、灌封、包裝材料。

　　

3.印刷線路板，外殼，塑膠：PBB、PBDE、TBBP-A、PCB、六溴十二烷、三溴苯酚、短鏈氯化石蠟等鹵素化合物經(jīng)常作為阻燃劑，應(yīng)用于印刷線路板，外殼，塑膠等物料。電源發(fā)熱時，這些材料會揮發(fā)出含鹵氣體 ，含鹵氣體與酸性含氮水蒸汽結(jié)合時，會生成腐蝕性的有害氣體，對LED造成腐蝕。另根據(jù)許多科學(xué)研究顯示，鹵素系阻燃劑已經(jīng)成為日常環(huán)境中到處擴散的污染物，在燃燒與加熱過程中會釋放有害物質(zhì)，威脅到人類身體的健康、環(huán)境和下一代子孫。鹵素系阻燃劑的使用于LED環(huán)保性能相違背。因此金鑒檢測建議LED材料供應(yīng)商盡量選用無鹵阻燃劑物料。

　　

4.錫膏助焊劑：助焊劑里的活化劑成分通常含有少數(shù)鹵素或有機酸成分，它作用能迅速消除被焊金屬表面的氧化膜，降低焊料的表面張力，使焊料迅速鋪展在被焊金屬表面。而鹵素通常使用的是溴/氯，能使銀變成黑色溴化銀/氯化銀。

　　

案例一：某照明廠的T8燈管發(fā)生嚴(yán)重的硫化現(xiàn)象，委托金鑒查找硫元素的來源。由于靠近內(nèi)置電源的燈珠發(fā)黑程度最嚴(yán)重，故金鑒對該電源做了LED電源排硫鑒定，發(fā)現(xiàn)電源上直插電阻硫元素的含量高達(dá)17%。該直插電阻與燈珠在密閉的高溫環(huán)境烘烤后，燈珠出現(xiàn)發(fā)黑現(xiàn)象，這再次證明燈珠硫化發(fā)黑失效是由內(nèi)置電源導(dǎo)致。因此金鑒建議客戶對電源來料做排硫鑒定，并要求電源廠商提供LED電源無硫鑒定報告。

　　

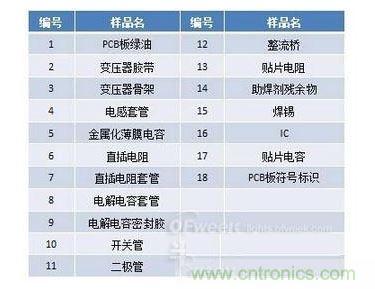

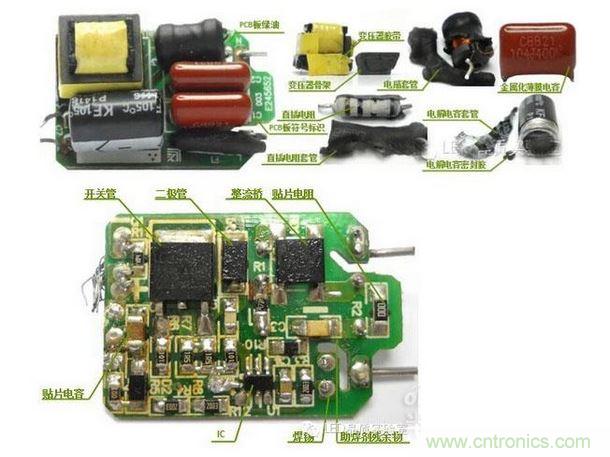

LED電源檢測物料圖片



案例二：某照明廠的產(chǎn)品出現(xiàn)燈珠發(fā)黑現(xiàn)象，委托金鑒查找不良原因。金鑒發(fā)現(xiàn)該燈珠不良是由鍍銀層氯化導(dǎo)致，并且該燈具的電源使用了氯元素含量高達(dá)37%的電容套管。因此金鑒建議客戶對電源來料做排硫鑒定。

　　

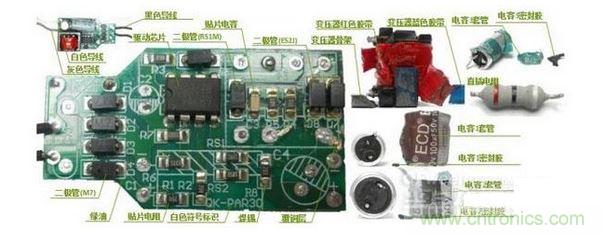

LED電源檢測物料圖片
