看著夏天電蚊拍電蚊蟲時的火花，心中既驚奇又贊嘆。單管自激就能使一節或幾節干電池的電壓升壓至幾百甚至幾千伏特，打出靚麗的電火花。今天，就教大家做一個簡單的單管自激電路，讓大家共同領略到高壓電的風采。

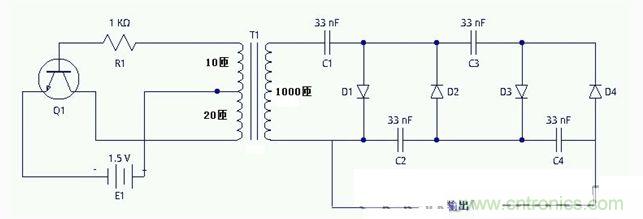

電路原理圖：
所需材料：

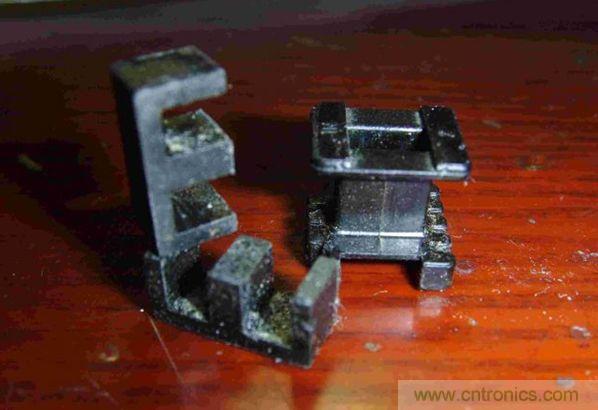

變壓器骨架及配套磁芯（可在鎮流器中拆）。
三極管13001/13003/8050/9014/3DG 201B，任選其一。下面我以3DG 201B做示范，我認為它的性能最好。
13001，13003管腳 B C E
8050,9014，3DG 201B管腳 E B C

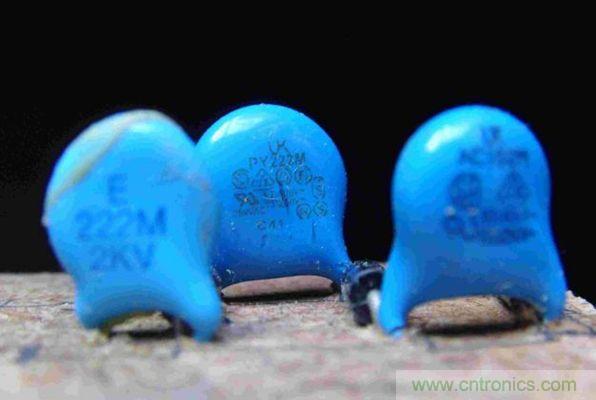

電阻1千歐，二極管IN4007三個，高壓電容33nf三個，直徑為0.1mm的漆包線一大卷，直徑為0.2mm的漆包線幾米。
[page]

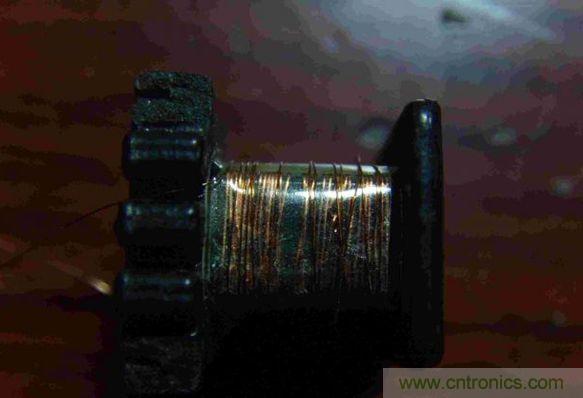

開始制作了！首先先要繞制升壓變壓器的初級線圈。這個線圈要求有個抽頭，而且抽頭兩邊要保持繞的方向一致。就是前10匝順時針繞，那么后20匝也要順時針繞，逆時針也同理。先饒前10匝。將漆包線卡進線槽中，任選順時針或逆時針方向開始繞制10匝。這10匝要保證把整個變壓器骨架覆蓋一遍，且沒有必要很密。當繞完10匝時，再從另一個卡線槽中將漆包線抽出。

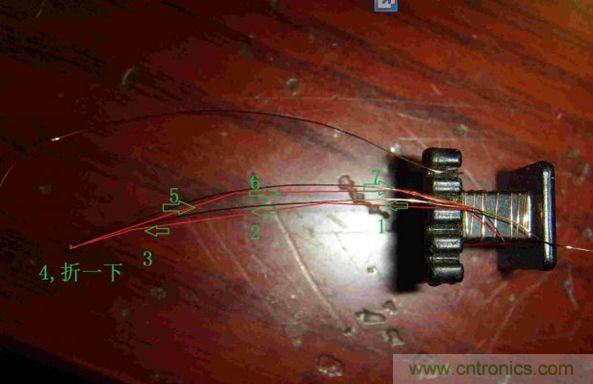

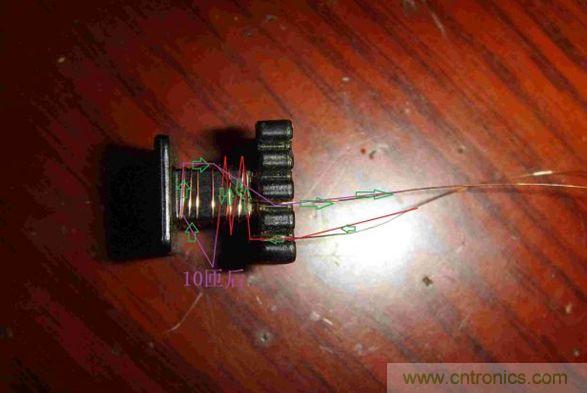

然后要做一個抽頭，這就是電路原理圖上接電池正極的那根線。剛剛我們繞完了10匝，那么將漆包線的方向往回一折（但不要折斷了），再從同一個卡線槽中回到變壓器骨架上。
做完抽頭后，要保持和前10匝一樣的方向繞完剩余的20匝（上面已經提到了，就不再多重復），不要被抽頭所誤導，該向哪個方向繞還是向哪個方向繞。這20匝要把變壓器的骨架覆蓋2變，幾一來一回，壓在10匝的上面。繞完后，將漆包線再從下一個卡線槽中穿出，剪斷多余的漆包線即可。
然后，給初級線圈粘上一層膠帶。
[page]
開始繞制次級線圈。考慮到有1000匝，所以教大家用直流電電機來輔助繞線。先將直徑為0.1mm的漆包線在變壓器骨架上繞上10多匝，（方向隨意，跟初級線圈無關）使其不容易滑落。

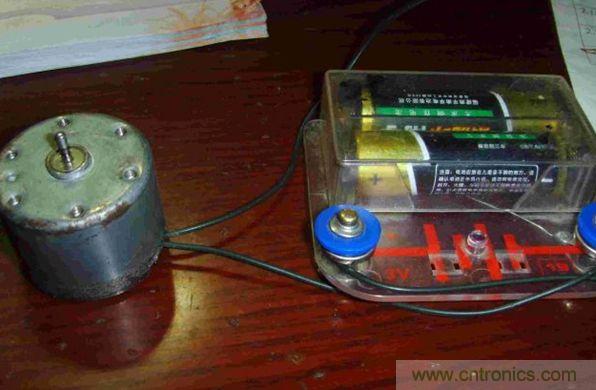

找來直流電電機和直流電電源（干電池）

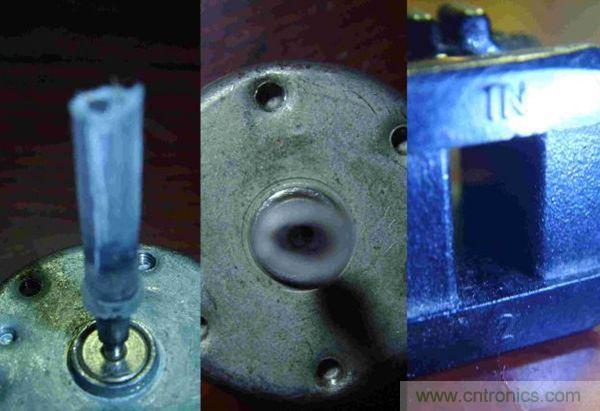

先通電試驗，測試好與前10匝手工繞的方向一致且不宜將漆包線弄斷的轉速，可以通過調整電壓來實現。然后將一根用完的中性筆筆芯拔掉筆尖插在電機的軸上，并稍稍用鉗子夾扁一點中性筆筆芯，插進變壓器的骨架中。
然后，用筆穿過放線的漆包線線卷，并用字典壓好筆，使其轉的更加穩定。
[page]
把以上東西擺放好，開始繞線。
繞線時，手要輕輕捏著線，讓線從手中滑過。并且在繞的過程中上下調整手的位置，使線繞在不同的位置，并且均勻繞上。

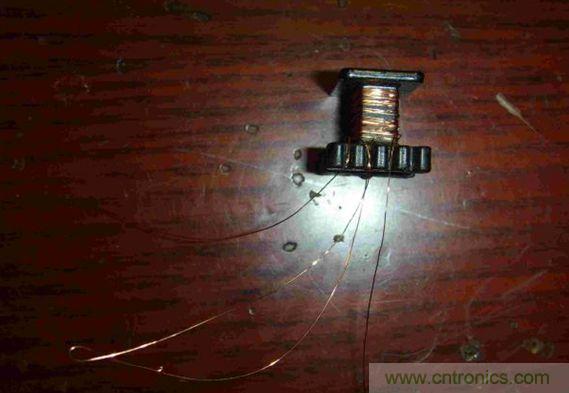

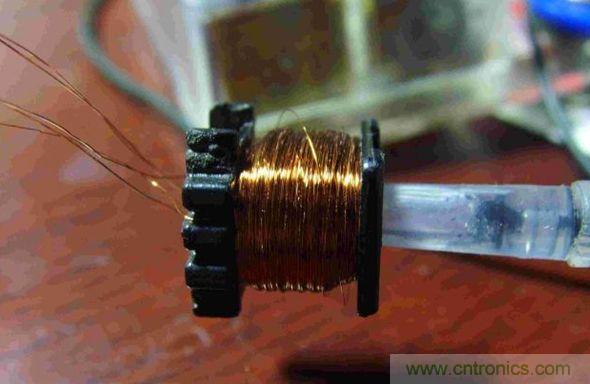

當漆包線繞滿整個變壓器骨架時，就停下并剪斷多余的漆包線。

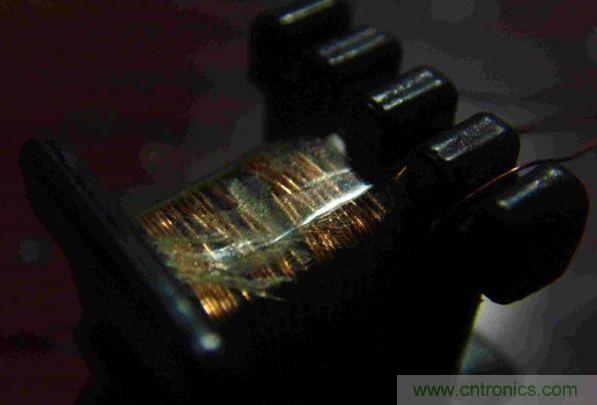

然后粘上膠帶。
這樣，升壓變壓器就做完了。剩余的大家可以按照電路圖焊接上所有的電子元器件，可以焊接在 洞洞板上，沒有條件的焊接在膠木板或其他薄木板上。我以膠木板為例焊接。
[page]
焊接完成后，開始通電試驗。接上1.5V的直流電電源（干電池），先測試一下三極管是否工作。將一個發光二極管接在三極管的C、E管腳上，C接正極，E接負極。若工作，發光二極管將會亮起（亮度應該不會很大）。這個檢測的原理是焦耳小偷的原理。大家不妨將電路原理圖中從次級線圈開始向右的部分蓋住，仔細看，就是焦耳小偷的電路。
注意安全，這個電路能打出火花，電一下子可不好受。若試驗完了想改進或接觸它時，一定要先將放電的兩根線碰一下（即短路）放電完了再說，因?yàn)殡娙輧Υ媪撕芨叩碾妷骸?/p>

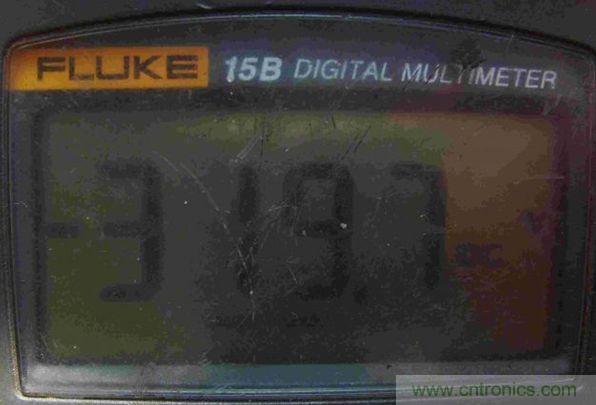

看一下倍壓整流后從放電端測得的電壓，約為319V（是直流電，我把表筆接反了）
由于用的變壓器小，所以火花不是很大，看視頻實驗效果。

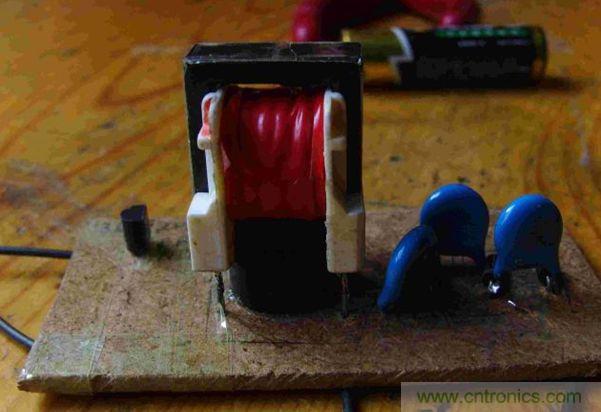

大家若有條件，也可以用大一些的變壓器骨架做一個。我用大一些的變壓器骨架做了一個，其他所有參數不變，電火花一下長了很多。
在視頻中，我用了一個干簧管接在了放電端，就能看到連續的火花了。
