    具過壓過流保護的LED鋰離子電池驅動

    發布時間:2013-01-05 責任編輯:easonxu

    【導讀】Intersil公司推出具過壓過流保護的單單元鋰離子電池驅動的背光的驅動IC,利用升壓型DC-DC轉換器,集成了開關元件,導通電阻為212mΩ,可實現90%的轉換效率。


    美國Intersil公司推出了可用一單元鋰離子充電電池驅動的液晶面板背光燈用LED驅動IC“ISL97692/3/4A”。該系列產品的輸入電壓范圍為+2.4~5.5V。其中,ISL97692為4通道LED驅動IC,每個通道路最多可驅動5個LED,每通道的最大驅動電流為40mA;ISL97693和ISL97694A為6通道產品,每個通道最多可驅動5個LED,每通道的最大驅動電流為30mA。該系列產品主要用于智能手機、平板電腦和筆記本電腦等的顯示器。

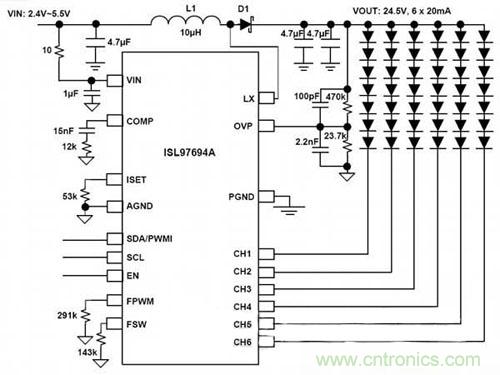

    圖題:可利用單單元鋰離子電池驅動的背光燈用LED驅動IC
    圖題:可利用單單元鋰離子電池驅動的背光燈用LED驅動IC

    ISL9769x系列是利用升壓型DC-DC轉換器的LED驅動IC,集成了開關元件,導通電阻為212mΩ(標稱值),最大輸出電壓為26V;開關頻率可利用外置電阻設定,例如,216kΩ時為400kHz,57.7kΩ時為1.5MHz;可實現90%的轉換效率(輸入電壓為+5.5V、輸出電壓為+21V時的標稱值)。

    該系列產品具備PWM調光和線性調光兩種調光功能。ISL97692的PWM調光分辨率為8bit,調光頻率最大為30kHz。ISL97693為直接輸入PWM信號的款式。ISL97694A的PWM信號分辨率可從8bit、10bit和12bit中選擇,調光頻率在選擇8bit時最大為30kHz,10bit時為7.5kHz,12bit時為1.875kHz。

    新產品還有檢測LED串的開放和短路的功能、過壓保護功能及過流保護功能等。待機時的消耗電流為0.8mA。封裝方面,ISL97692和ISL97693采用16端子TQFN封裝,ISL97694A采用20端子TQFN封裝。工作溫度范圍為-40~+85℃。
