產品特性：

• 具業內最高效率及最小PCB尺寸
• 轉換器最高可提升90%效能并減少60%PCB面積
• AS3674工作電壓為2.5V-5.5V

適用范圍：

• 應用于智能手機和其他將空間列為首要需求的移動設備

全球領先的高性能模擬IC設計者及制造商奧地利微電子公司（SIX股票代碼：AMS）宣布推出應用于智能手機LCD顯示屏的AS3674及AS3490兩款LED背光燈驅動器芯片。新品具有業內最高效能，峰值可達90%，包括DC-DC轉換器和電流源。PCB封裝僅為11.5 mm2 ，并只需4個外接組件。AS3674及AS3490非常適合應用于智能手機和其他將空間列為首要需求的移動設備。

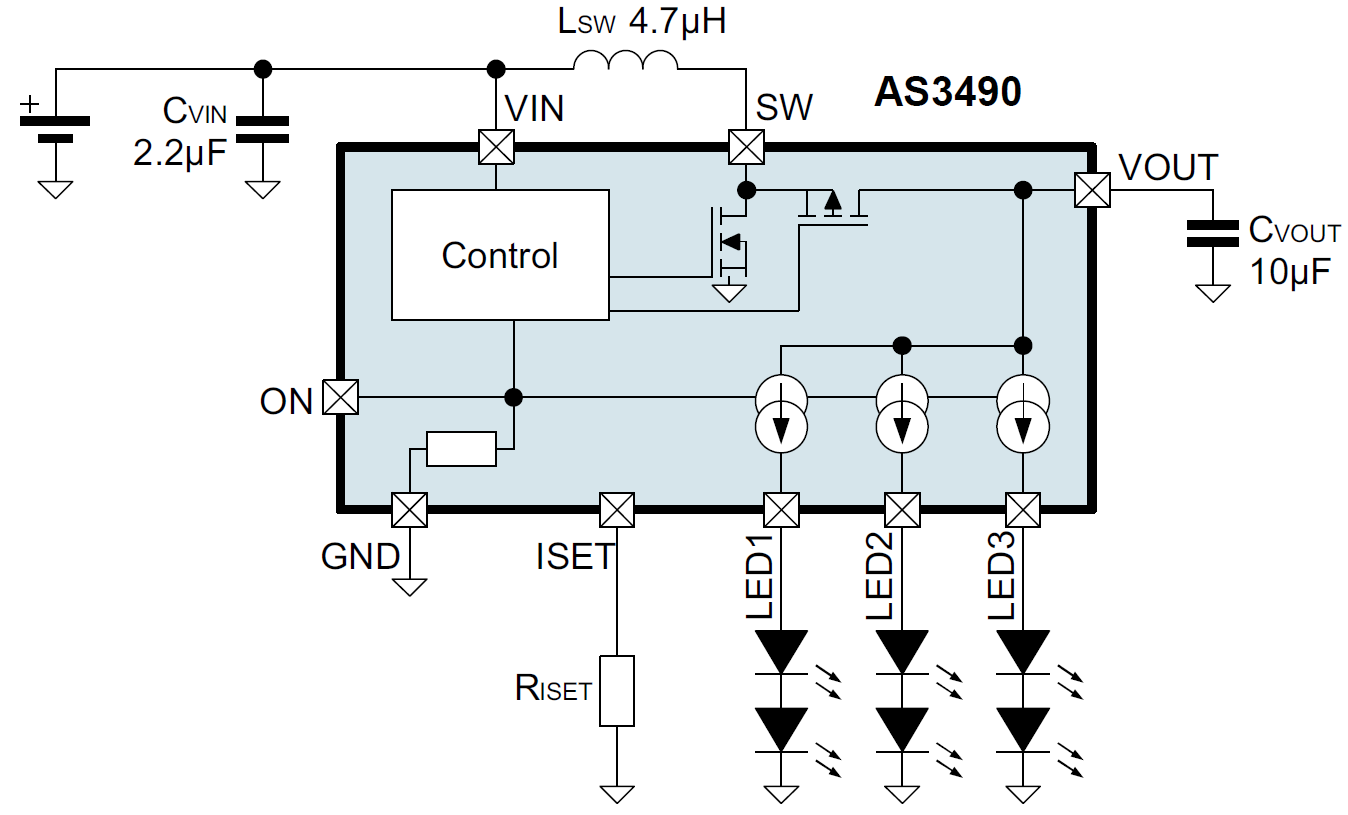

AS3674背光燈驅動芯片家族補充了奧地利微電子照明管理單元的產品組合，單個的芯片就綜合了背光燈、智能燈光、環境光傳感器（ALS）等應用處理性能。AS3674是一款高效的2 Mhz DC-DC開關式升壓轉換器，可控制5組電流源，每組各驅動2個串聯的LED。其新增的靈活性體現在控制LED的電流時可由外部電阻器設定，單通道最高可達25 mA。AS3490與AS3674具有同樣功能，但僅包含三組LED通道。

軟啟動的特點使AS3674更容易集成到對噪音敏感的無線射頻系統中。AS3674由兩組輸入電路控制，也可用介于100-800赫茲的PWM電路控制，實現1:2000的調光比。單通道兩個LED的配置結合2 MHz的轉換器操作頻率，實現使用諸如4.7µH電感的微小外部組件并取得優于競爭對手最高達6％的高效率。

奧地利微電子照明部資深市場經理Ronald Tingl表示：“如今的智能手機堪稱是耗電量極高的微型電腦，其大顯示屏的耗電量尤為可觀。擴展電池容量和收縮手機的整體尺寸對智能手機制造商來說都是巨大的挑戰。AS3674以業界最高效能及最小PCB面積的特性，解決了這兩大挑戰。事實上，與如今通常使用的單組串聯LED背光燈解決方案相比，產品所需的PCB面積減少了60％。”

AS3674工作電壓為2.5V-5.5V，并且包括諸如低電壓封鎖、過流和過熱保護以及LED測試等一系列安全特性。AS3674和AS3490均采用節省空間的12-ball WL-CSP封裝（1.7 x 1.4 x 0.5 mm，高0.4 mm）
