    一種小型探照燈的設計

    發布時間:2010-07-15

    中心議題:
    • 小型探照燈的設計電路介紹
    • PCB板布線注意點
    • 設計電路的效能特點
    解決方案:
    • 大電流路徑需鋪銅
    • 開關切換SW引腳、Dl與L1之間的距離盡量要短
    • 為了達到系統穩定性,補償電阻R1與電容C2要盡量靠近IC引腳

    FP7102芯片設計的小型探照燈,所有元器件安放在1×2.7cm的板子上,制作完成后整個燈可以塞進直徑為3cm的管子里,管子長度可以任意長。為了達到應用板小型化,在此設計中使用FP7102芯片作為LED的驅動芯片,電路可靠度高、元件使用精簡、整體高效能運作,在應用上有很大的彈性空間,可滿足各種功率LED需要。

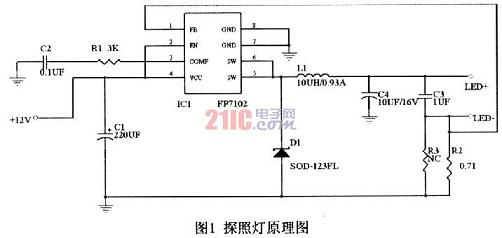

    1電路介紹

    1.1FP7102芯片


    FP7102是一種采用電壓控制模式的降壓轉換IC,用于驅動高功率LED元件,內含2AP-Channel的PowerMOS,低的漏極-源極導通電阻可提升系統整體效率,以及低的回授參考電壓0.25V,可降低功率損耗與提升效能,最大占空比可達100%。不同瓦數的LED,電流大小也有所不同,可經由外部電阻來設定電流值;在應用上還可以通過EN腳來做調光控(Dimming),達到省電模式,IC本身有過電流與過溫保護功能。其特色包括:最大輸出負載:2A;高轉換效率:90%;回授參考電壓:0.25V;工作頻率:320kHz;最大占空比:100%;過溫保護和過電流保護;輸入操作電壓范圍:3.6to25V;提供ON/OFF功能;標準SOP8封裝。

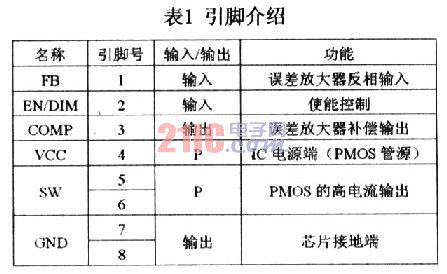

    引腳描述如表1所示:

    [page]
    1.2C1電容的作用

    Cl為濾波電容,將經過整流后的脈動直流電源濾波為穩定的直流電源。輸入電源是交流電源時,電容值選用須特別注意,電容太小影響濾波效果,若無法得到穩定的直流電源,可能會造成紋波最低點電壓低于LED的導通電壓,使得LED不亮或是平均亮度下降,所以在選用電容值時必須考慮到LED瓦數與LED串并聯數目,簡單的說,LED瓦數越大,相對的電容值要越大。

    1.3二極管D1

    當NMOS截止時,D1導通提供電感放電回路。Dl使用1A40V的蕭特基二極管(MSCDl04)。

    1.4電阻R1、R2、R3

    R2用來設定LED電流值之回授電阻,R3是預留用來分散流經電阻的電流,增加電阻瓦數:LED瓦數不同電流值也會不一樣,設計時不可超過LED最大電流值,否則會導致LED壽命迅速縮短甚至燒毀,電流設定公式ILED=0.25V/(R2//R3)。R1、C2是整個系統的補償回路,關系到系統的穩定度。

    1.5電容C3、C4

    C3、C4用來降低紋波電流,依據LED電流大小來調整電容值,但因成本與空間考量,電容的選用也需注意。另外輸入與輸出電容的選擇可依成本空間來決定,鉭電容體積小、容值大,但是價格較高,適合用于LED電路上,若無空間考慮也可使用成本便宜的電解電容器,相對的體積比鉭電容大很多,元件選用可依設計者自行評估與考慮。

    1.6電感L1

    電感L1有儲能與濾波的功用,感抗越大紋波越小,相對的感抗越小紋波越大,選用電感需注意電感是否適合高頻操作,及電感額定飽和電流值。

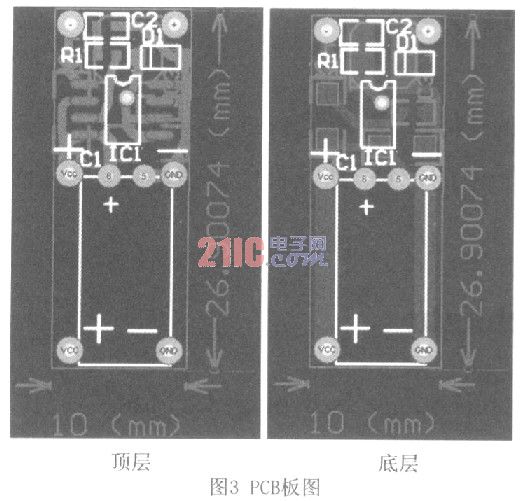

    2PCB板布線注意點


    (1)大電流路徑需鋪銅,由ACIN到ICVCCPin,再從SWPin經由蕭特基二極管D1、電感L1、LED+到回授電阻R2與R3。

    (2)開關切換SW引腳、Dl與L1之間的距離盡量要短,以鋪銅方式連接,減少寄生電感產生的震蕩,對于EMI有所改善。

    (3)為了達到系統穩定性,補償電阻R1與電容C2要盡量靠近FP7102芯片的COMP腳,且不要靠近電感L1。

    (4)輸入電容C1盡可能靠近ICVCCPin腳,ICGNDPin能與輸入輸出電容靠近與共地。

    (5)回授電阻R1與R2,連接到FBPin距離越短越好。

    (6)板子面積很小,在Layout時特別注意散熱問題。

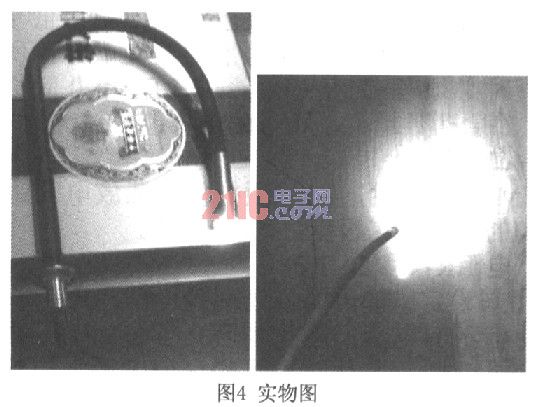

    3實物圖



    4電路效能

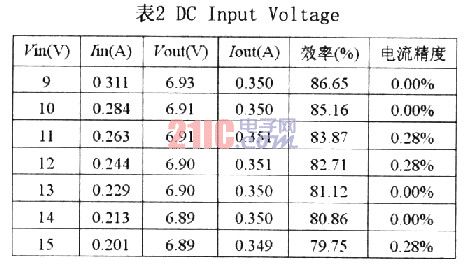

    表2為輸入用直流電源,電壓范圍9~15V,從表中可以看出Iout幾乎不因輸入電壓不同而變動,效率為79.75~86.65%,電流精確度0.00~0.28%。(表2的數值是用1WLED量測)


    [page]

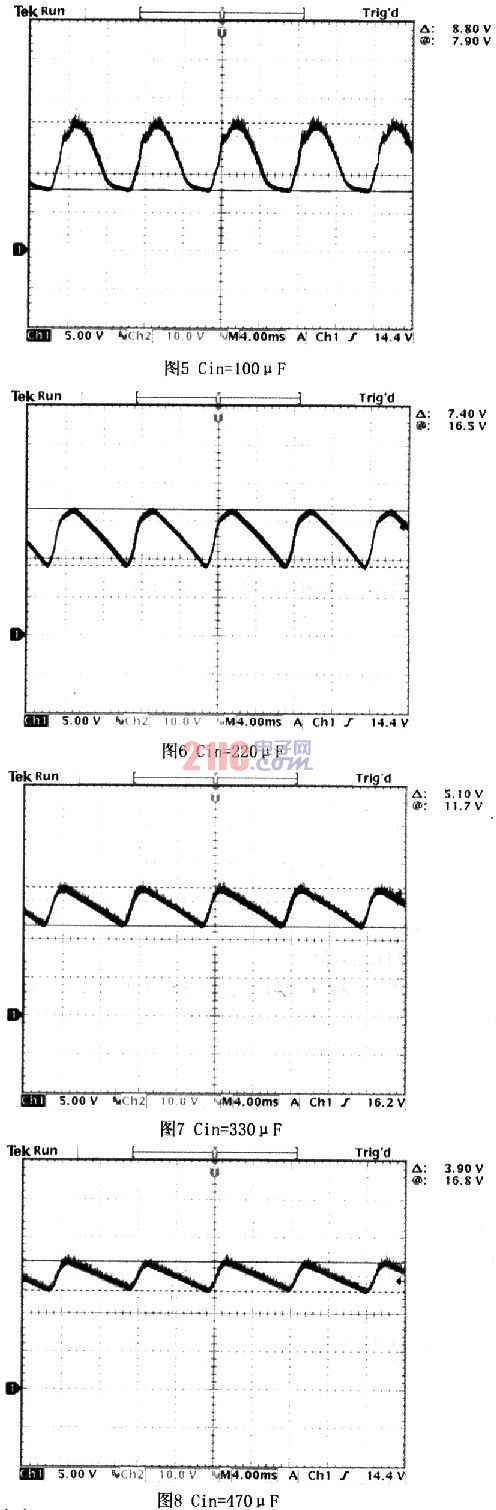

    圖5~圖8列出了在不同輸入電容值情況下,輸入紋波Vin:CHl與SW:CH2的變化情形,輸入電容值越大輸入電壓紋波越小,圖5中因為紋波太大,造成Vin最小值剛好等于LED導通電壓,這時候PWM全開,如果電容更小時LED導通電壓不足,造成LED會無法發亮,圖8中電容用330μF就能讓輸入電壓不會過低。(串聯3顆1WLED)

    使用FP7102LEDDriverForMRl6Lamp可達到應用板小型化、可靠度高、元件使用精簡與整體高效能運作,在應用上能夠有更大的彈性空間。因為電路板小,所以在PCB板布局上要特別注意,高功率的LED本身溫度也很高,在擺放上需注意避免熱源影響到其它元件;輸入輸出電容值,取決于LED電流大小,選用上需特別注意,會影響LED的運作效能。
