RTD適合測量–200°C至+800°C的溫度，在該溫度范圍內，這些器件的響應接近線性。RTD使用的典型元素有鎳、銅和鉑，100 Ω和1000 Ω鉑制RTD最為常見。RTD有2線、3線或4線形式，其中3線和4線形式最為常用。RTD是無源傳感器，需要一個激勵電流來產生輸出電壓。RTD的輸出電平從數十毫伏到數百毫伏不等，取決于所選的RTD。





圖1顯示了一個3線RTD系統。 AD7124-4/AD7124-8包括該系統所需的全部構建模塊。為了全面優化該系統，需要2個完美匹配的電流源。這兩個電流源用于抵消RTD的RL1和RL2產生的引線電阻誤差。一個激勵電流流過精密基準電阻RREF和RTD。另一個電流流過引線電阻RL2，所產生的電壓與RL1上的壓降相抵消。精密基準電阻上產生的電壓用作ADC的基準電壓REFIN1(±)。由于僅利用一個激勵電流來產生基準電壓和RTD上的電壓，因此，該電流源的精度、失配和失配漂移對ADC整體傳遞函數的影響極小。AD7124-4/AD7124-8允許用戶選擇激勵電流值，從而調整系統以使用ADC的大部分輸入范圍，提高性能。



圖1. 3線RTD溫度測量系統



RTD的低電平輸出電壓需要放大，以便利用ADC的大部分輸入范圍。AD7124-4/AD7124-8的PGA可以設置1到128的增益，允許用戶在激勵電流值和增益與性能之間進行取舍。出于抗混疊和EMC目的，傳感器與ADC之間需要濾波。基準電壓緩沖器支持無限的濾波器R、C元件值，這些元件不會影響測量精度。



系統還需要校準以消除增益和失調誤差。圖2顯示了此3線B級RTD在執行內部零電平和滿量程校準后的實測溫度誤差，總誤差遠小于±1°C。



圖2. 3線RTD溫度測量系統



將精密基準電壓放在RTD高端的配置非常適合采用單個RTD的系統。需要多個RTD時，精密基準電阻應放在低端，以便所有RTD傳感器共用該基準電阻。針對這種方案，激勵電流的匹配和匹配漂移性能必須更好。有兩種技術可用來降低激勵電流源失配引起的誤差：



1.利用AD7124-4/AD7124-8的交叉多路復用器功能、精密基準電阻和ADC的內部低漂移基準電壓源，測量這兩個電流。



2.執行系統斬波，這些電流交換到RTD的不同端，將兩個結果的平均值用于溫度的整體計算。





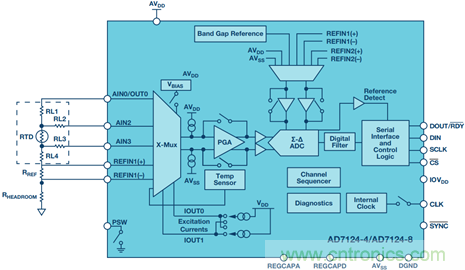

4線RTD測量只需要一個激勵電流源。圖3顯示了一個4線RTD系統。像3線RTD系統一樣，所用的基準輸入為REFIN1(±)，基準電壓緩沖器使能，以支持不受限制的抗混疊或EMC濾波。流經RTD的電流也會流過精密基準電阻RREF，其用于產生ADC的基準電壓。這種配置導致基準電壓與RTD上產生的電壓之間呈比例關系。比率式配置確保激勵電流值的波動不會影響系統總體精度。圖4顯示了一個4線B級RTD在執行內部零電平和滿量程校準后的實測RTD溫度誤差。與3線配置類似，記錄到的總誤差遠小于±1°C。



圖3. 4線RTD溫度測量系統



圖4. 4線RTD溫度測量系統





溫度測量系統以低速測量為主(最高速度通常是每秒100次采樣)。因此，這種系統需要低帶寬ADC，但ADC必須有高分辨率。Σ-Δ型ADC適合此類應用，因為利用Σ-Δ結構能夠開發出低帶寬、高分辨率ADC。



采用Σ-Δ型轉換器時，對模擬輸入連續采樣，采樣頻率比目標頻段高很多。它還使用噪聲整形，將噪聲推到目標頻段之外，進入轉換過程未使用的區域，從而進一步降低目標頻段內的噪聲。數字濾波器會衰減任何處在目標頻段之外的信號。



數字濾波器在采樣頻率和采樣頻率的倍數處有鏡像，因此，需要一些外部抗混疊濾波器。然而，由于過采樣，簡單的一階RC濾波器即足以滿足大部分應用的要求。Σ-Δ架構允許24位ADC實現最高達21.7位的峰峰值分辨率(21.7個穩定或無閃爍位)。





除了如上所述的抑制噪聲以外，數字濾波器還用于提供50 Hz/60 Hz抑制。系統采用主電源供電時，會發生50 Hz或60 Hz干擾。主電源會產生50 Hz及其倍數(歐洲)和60 Hz及其倍數(美國)的噪聲。低帶寬ADC主要使用sinc濾波器，可將其陷波頻率設置在50 Hz和/或60 Hz及其倍數處，從而提供50 Hz/60 Hz及其倍數的抑制。現在越來越多地要求利用建立時間較短的濾波方法提供50 Hz/60 Hz抑制。在多通道系統中，ADC順次處理所有使能的通道，在每個通道上產生轉換結果。選擇一個通道后，便需要濾波器建立時間以產生有效轉換結果。若縮短建立時間，則可提高給定時間內轉換的通道數。AD7124-4/AD7124-8的后置濾波器或FIR濾波器可提供50 Hz/60 Hz同時抑制，并且其建立時間比sinc3或sinc4濾波器要短。圖5顯示了一個數字濾波器選項，此后置濾波器的建立時間為41.53 ms，并且提供62 dB的50 Hz/60 Hz同時抑制。

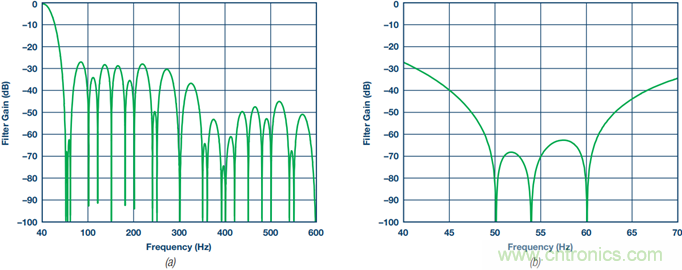

圖5. 后置濾波器頻率響應；25 sps，a) DC至600 Hz，b) 40 Hz至70 Hz



功耗


系統的功耗取決于最終應用。一些工業應用中，例如工廠中的溫度監控，包括傳感器、ADC和微控制器在內的整個溫度系統都位于一塊采用4 mA至20 mA環路供電的獨立電路板上。因此，獨立電路板的電流預算最大值為4 mA。在便攜式設備中，例如用于分析礦山中存在哪些氣體的氣體分析儀，溫度測量必須與氣體分析一同進行。這些系統采用電池供電，其設計目標是要使電池的使用壽命最長。這些應用中，低功耗至關重要，同時仍然要求高性能。在過程控制應用中，允許系統消耗更多的電流。對于此類應用，設計要求可能是在一定時間內處理更多的通道，同時仍要達到某一性能水平。AD7124-4/AD7124-8包含三種功耗模式，用戶可通過一個寄存器中的2位來選擇。所選的功耗模式?jīng)Q定輸出數據速率的范圍以及片內模擬模塊消耗的電流。因此，對于環路供電或電池供電系統，該器件可工作在中功耗或低功耗模式下。在過程控制系統中，該器件可工作在全功率模式下，通過消耗更多的電流來提高性能。





診斷在工業應用中日益重要。典型的診斷要求包括：





對于設計用于故障安全應用的系統，片內診斷功能可節省客戶的設計時間、外部元件、電路板空間和成本。AD7124-4/AD7124-8等器件便包括上述診斷特性。根據IEC 61508，使用該器件的典型溫度應用的失效模式影響和診斷分析(FMEDA)表明安全失效比例(SFF)大于90%。一般需要兩個傳統ADC才能達到這一水平。





溫度測量系統對ADC和系統的要求非常苛刻。這些傳感器產生的模擬信號很弱，必須用增益級予以放大，同時增益級的噪聲必須非常低，確保其不會淹沒傳感器的信號。放大器之后需接一個高分辨率ADC，以將傳感器的低電平信號轉換為數字信息。采用Σ-Δ架構的ADC適合此類應用，因為利用這種結構能夠開發出高分辨率、高精度ADC。除了ADC和增益級之外，溫度測量系統還需要其它元件，如激勵電流和基準電壓緩沖器等。最后，最終應用決定系統可以消耗的電流預算。便攜式或環路供電系統必須使用低功耗器件，加上針對故障安全系統的冗余，每個器件的功耗裕量會進一步降低。輸入模塊等系統需要在更高吞吐速率下達到某一性能水平，導致通道密度增加。使用具有多種功耗模式的器件可以減輕用戶的負擔，因為一個ADC可以用于多種終端系統，從而縮短設計時間。



本文轉載自亞德諾半導體。
