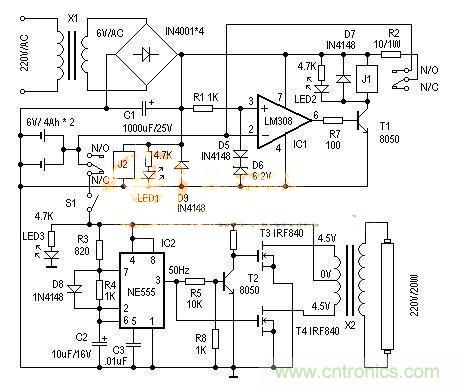

改款應急燈能夠在停電時自動切換到供電模式，并在來電后自動進入儲電模式，為電池充電，此外還具有充電保護功能。其電路如圖1所示。

這里介紹一個簡單、實用的應急燈的制作。它可以在停電時自動實現切換供電。正常供電時，自動對后備蓄電池充電，并有充電保護功能。其電路見圖1。


在供電正常時，J2得電吸合，其動觸點與“N/O（常開點）”接通，后備蓄電池正端與IC1的反相端相聯。IC1（LM308）和D5、D6組成電壓比較器，參考電壓由D5、D6決定。這里用一個硅二極管（D5）和一個6.2V的穩壓二極管（D6）組成6.9V的參考電壓，對充電壓電壓進行監控。當IC1的2腳輸入電壓（既蓄電池電壓）低于6.9V時，IC1的6腳輸出高電平，T1導通，J1得電，其動觸點與“N/O（常開點）”接通，電源電壓通過R2對蓄電池充電，同時LED2點亮為充電指示。改變R2阻值可調整充電電流。隨著充電時間增加，IC1的2腳電壓逐漸增加，當電壓大于參考電壓6.9V時，IC1的6腳輸出低電平，T1截止，J1失電，斷開充電回路，實現自動充電保護功能。當停電時，J2失去電源，其動觸點與“N/C（常閉點）”接通，蓄電池通過S1對應急燈電路供電，實現停電時自動切換功能。S1在這里用來手動切斷應急燈電路部分。

由IC2（NE555）、T2、T3、T4、X2等組成應急燈電路。IC2組成50Hz信號發生器，由IC2的3腳輸出50Hz信號，經T2反相、放大分別驅動由T3、T4、X2組成的推挽電路，在X2的高壓側感應出220V的交流電，使日光燈管點亮。這里的X2可以直接使用次級為4.5伏、初級為220V的成品電源變壓器，功率試日光燈管的功率而定。使用時，注意T3、T4應加散熱器。

制作時，X1選用次級為6V/200mA的電源變壓器。J1、J2選用線圈電壓為6V的繼電器。其他器件選擇可參考圖示，無特殊要求。電路調試很簡單，接通主電源電時，J2應該動作，LED1為電源指示。然后測量IC1的3腳電壓是否為6.9V左右，之后可用一個外接電源接入IC2腳來調整充電保護電路。當輸入電壓大于6.9V時，J1應該動作斷開。短開S1，用外接電源接入應急燈電路，測量IC2的輸出是否50Hz，然后可測量X2輸出部分電壓是否為220V左右既可。LED3為停電/應急燈工作指示。

這款應急燈結構簡單造價低廉，非常適合電源新手在初期階段用來通過親自動手制作。只要按照文中給出的原理進行設計，詳細大家都能夠做出一款能夠順利運行的應急燈。稍有基礎的朋友還可以添加一些設計來稍加改造。
