【導讀】或許有工程師會產生這樣的疑問：功率分析儀能否測試浪涌信號？這里說的浪涌信號其實是電機上電瞬間的啟動脈沖，該信號用功率分析儀的錄波功能可以輕松搞定。
在傳統的測試中，某些快速突發信號或啟動脈沖信號，需要用高性能的示波器或錄波儀進行抓取。示波器特點是捕捉信號能力強，但是記錄時間有限，無法滿足長時間記錄需求。而錄波儀價值較高，一般測試中又很少用到。所以很多用功率分析儀的客戶就常常問我，能否用功率分析儀來實現，當然我會給你滿意的答案。
PA系列功率分析儀都具備波形回放和波形記錄功能。波形回放是指在測試過程中可以隨時將測試儀器暫停下來，通過波形回放來觀察暫停前一段時間內的波形，具體操作如下：

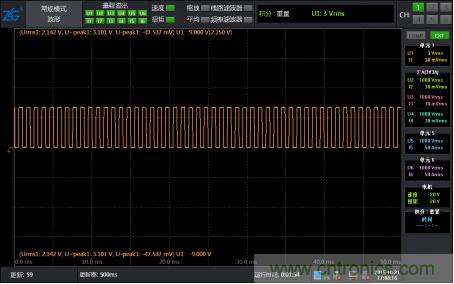

圖 1是正常記錄波形的界面，假如我想看在這個信號停止時的波形，那么可以如下操作：
圖 1

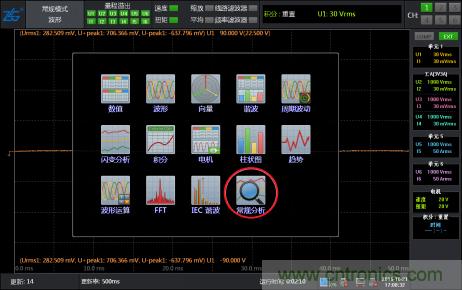

第一步去掉該測試信號，同時點擊屏幕左上角“常規分析-波形”字樣的區域，會彈出如圖 2的界面；
圖 2
第二步選擇圖 2中的常規分析，會出現如圖3的操作菜單；
圖 3

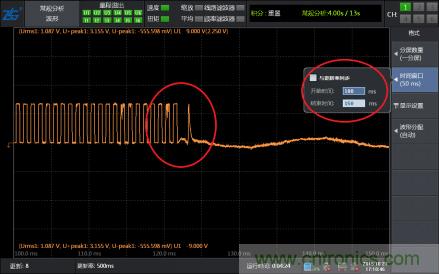

第三步，點擊圖 3菜單中“測量”區域，使界面出現“測量”字樣，此時儀器界面中的波形會停止刷新。然后通過“自動下一幀”菜單，選擇要查看的波形幀數，可以選擇從第一幀開始，到最后一幀介紹，然后設定每一幀的回放速度（從人眼的反應考慮，建議選擇200ms/幀以上），點擊開始之后，界面中的波形會進行回放，當看到想要看的波形后按停止按鍵，然后通過“數據序號”來調整波形，確保看到自己想要的波形，如圖 4所示；
圖 4
第四步，找到了想要觀察的波形幀之后，可以通過“FORM按鍵調整界面的窗口時間，對波形進行任意放大或縮小”并可以調出光標測量任意兩點的橫縱軸數據。看到這里我相信大部分人已經可以找到自己想要看的波形了。但是想要把波形存儲記錄下來怎么辦，而且想要長時間記錄可以實現嗎？不要急，PA功率分析儀還提供波形保存記錄功能。

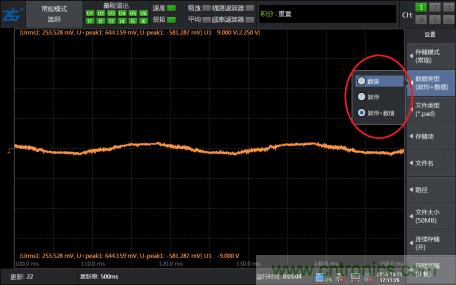

如圖 5所示，PA功率分析儀點擊“store”按鍵會進入圖示菜單，在數據類型中可以選擇“波形”或“波形+數據”以記錄保存波形。設置完成后，點擊“開始”按鍵進行存儲，存儲結束點擊“停止”、“重置”即可保存。而且PA功率分析儀內置60G固態硬盤，可以滿足長時間存儲波形的需要。
圖 5
沒想到功率分析儀還可以做錄波儀使用吧，不過由于功率分析儀是無死區采樣，其采用率及測試帶寬無法跟示波器相提并論，因此假如你的突發信號持續時間很短，那么就可以嘗試ZDS2000系列示波器來實現以上功能啦！
