【導讀】今天用萬用表的時候，突然很奇怪，為什么過了一段時間不使用后它就“自我了結”了呢？怎么實現的呢？實驗室的福祿克表，蠻貴，不敢擅自拆開，所以就網上查詢資料，呵呵，這一查，好玩了。發現了各種軟關機電路，就是單片機工作一會后，自動關機了。好靈性和智能哦。

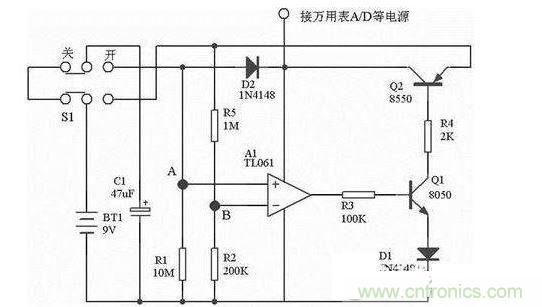

先解決萬用表的問題——自動關機電路如下圖所示：
來，細細分析下：
其實說白了就是——比較器+ RC定時+三極管開關
R1和C1組成RC定時網絡，Q1和Q2組成電子開關。
其工作過程是：當把開關S1置于“關”時9V電池對電容C1充電。使得C1兩端的電壓等于電池電壓。當把S1置于“開”時，電容C1接至運放的同相輸入端（A），同時也通過R1放電。R2和R5分壓得到約1.5V的電壓加至運放的反相輸入端（B），剛開機時電壓A》B，運放輸出高電平。這說使用Q1 和Q2都導通，通過Q2的集電極輸出9V電壓。萬用極工作。
隨著C1的不斷放電，A的電壓不斷下降，當A端電壓小于B端電壓時，運放輸出低電平，Q2輸出低電平，然后萬用表就自動關機了……是吧
至于定時的時間，就取決于R1和C1了。其關系為：t=-ln（A/U）RC，其電U為電容的初始電壓，A為終止電壓。以上電路的值約為14分鐘，當把電容換成100uF時約為半小時。
嗯，看完萬用表自我了結電路后，來，再看看那些好玩的軟關機電路（都來源于萬能的網絡，分析過，原理上都可行的），且看他們又是如何“自殺”的？

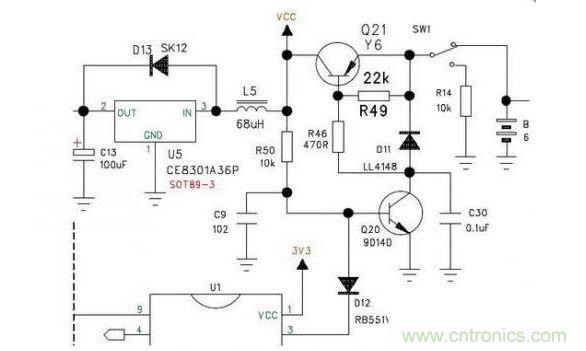

這個電路稍顯復雜，但是原理還是一樣的簡單，就是電子開關的關斷而已。

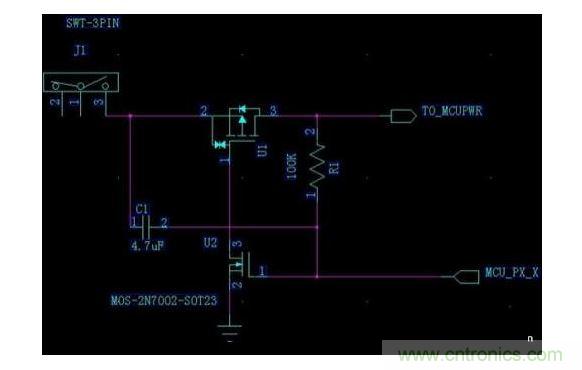

這個電路就是用MOS管來代替三極管而已，原理一樣。不過更精簡了。
