    基于失效機理的設計過程及優化建議

    發布時間:2015-03-17 責任編輯:sherryyu

    【導讀】一位網友童鞋幾日改書,想從另一個角度來思考設計與失效機理的關系。將分享從幾個部分原因來詳細的解釋失效的原因,同時結合自己的實踐經驗分享了如何優化的建議。值得大家好好學習。

    這幾日改書,想到從另一個角度來思考設計與失效機理的關系。

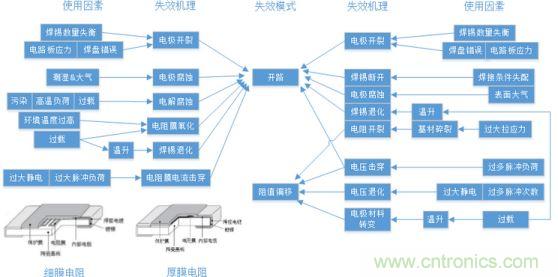

    這張圖是貼片的厚膜&薄膜電阻失效機理圖,從中可以發現其失效有幾部分原因組成:

    1)電阻在模塊貼裝過程中的問題=》模塊EOL可檢出;

    2)電阻貼裝以后在模塊使用過程中的問題;

    3)電阻在自身生產過程的失效(這部分在圖上略去,可見松下給出的關系);
    基于失效機理的設計過程及優化建議

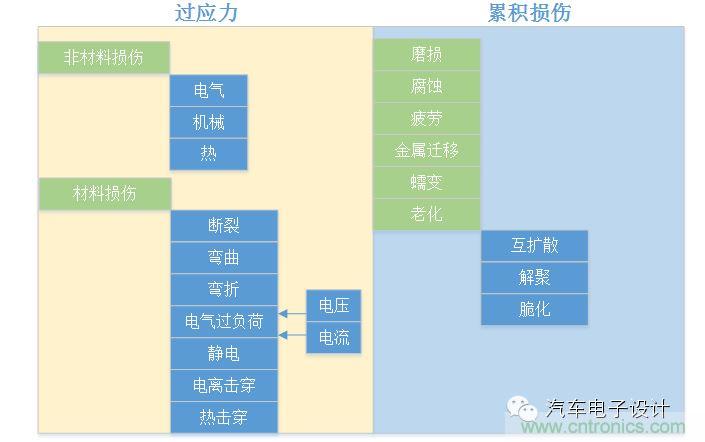

    如果我們按照模塊的失效機理來分析模塊的問題,確確實實可以將所有的失效問題分為兩類。

    1)瞬間的最壞情況疊加引起的過應力導致失效;

    2)由于累積傷害引起的問題;
    基于失效機理的設計過程及優化建議
    [page]

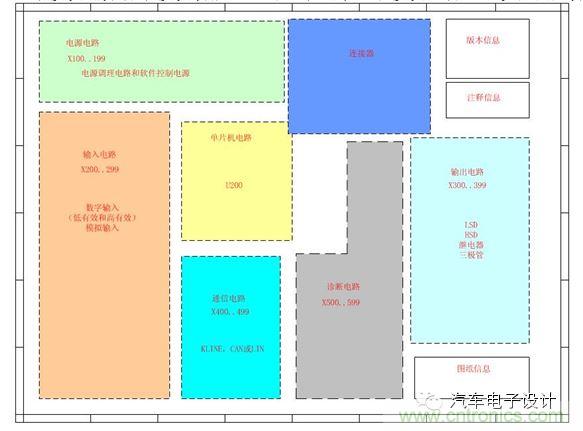

    電路模塊劃分各個模塊功能組,對整個汽車電子模塊而言,可以把問題分成若干層。
    基于失效機理的設計過程及優化建議
    Level1 模塊功能的失效模式;

    Level2 電路模塊的失效模式(Level 1的失效機理);

    Level3 元器件的失效模式(Level 2的失效機理);

    Level4 元器件失效機理。

    因此,如果將模塊的DFMEA來表示的話,如果不做輔助的步驟,直接按照這個表格來填,那就有很多的缺陷了:

    1)忽略了真正引起問題的地方,如器件的失效機理這個機理是作用在模塊上導致器件失效,而表格里面體現不出問題;

    2)缺少Level 2,使得整個邏輯推演上缺少一定的完整性;
    基于失效機理的設計過程及優化建議
    所以從整體上來看,我們可以發現硬件設計方法之中:

    a)WCCA最壞情況分析:是用來防止過大應力造成直接損壞;

    b)可靠性預測和降額設計:是為了累積損傷導致失效;

    c)FMEA表格更多的是一種評審的工具,而不是直接產生結果的表格,如果只有表格而沒有邏輯過程的傳遞
    (Level4=>Level3=>Level2=>Level1,完整的分析鏈路),這個做的效果就不是很好了。

    建議:

    1)構建元器件的失效機理圖;

    2)根據失效機理圖,確認設計過程中的監控點(完成設計驗算or仿真和評審檢查清單);

    3)使用模塊級別的DV、PV數據來監控整個模塊的運行狀態,通過分析數據來提高驗算和仿真的精度。
