單片機的功耗按照下面的劃分。

1.內部功耗（與頻率有關）

2.數字輸入輸出口功耗

2.1輸入口

2.2輸出高

2.3輸出低

3.模擬輸入口功耗

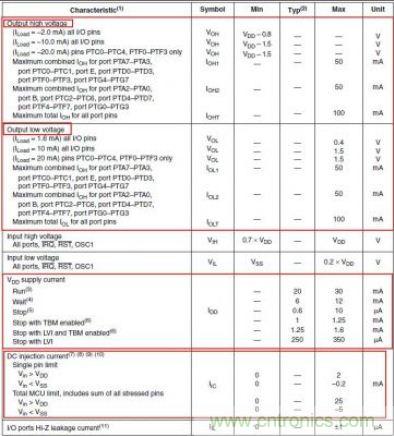

從下表可以得出一些基本的參數：

首先我們計算內部功耗

單片機的功耗一般和工作頻率有關，在固定頻率下與功能有關，有兩種計算辦法。

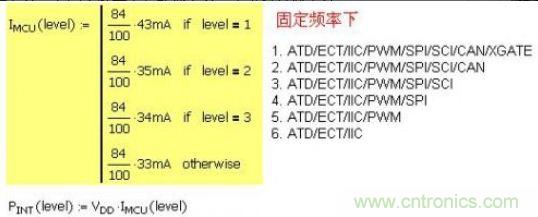

第一種，固定頻率，增減功能引起電流變化：

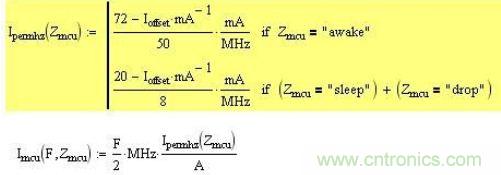

第二種，頻率變化，不考慮使用模塊：

其次計算數字口功耗：

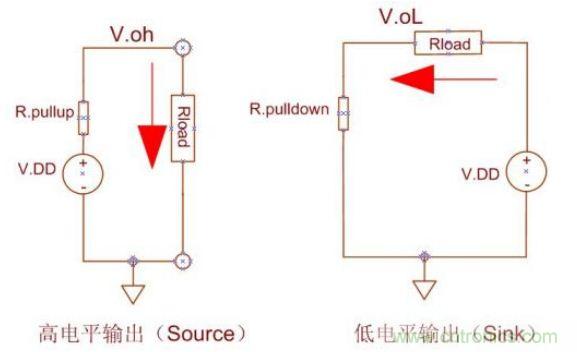

數字輸出口，按照表格中的數據，得出內部的Rdson，可計算出輸出高和輸出低在內部的功耗。

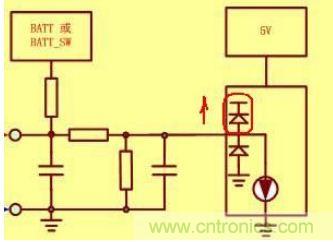

這里需要注意的是，輸入口的功耗一般不大，但是設計的IO口有電流注入的時候功耗較大，這時候嵌位二極管是工作的，注意這部分功耗。

P=I.inject*Vf_diode

輸入功耗在沒有Clamped的時候是相對較小的，如果輸入電壓過高和過低則會造成很多的問題。

MCU的所有功耗為三部分功率相加。

P.MCU=P.internal+P.IO+P.Analog
