近年來，隨著生活水平的日益提高，人們越來越關注自己和家人的健康情況，各種簡單實用！功能齊全的新型家用醫療電子儀器也應運而生，走入家庭，成為人們生活中必不可少的用品。隨著電子技術的發展，自動、半自動的家用醫療電子儀器，如：電子血壓計、低頻治療儀、血糖測試儀、電子體溫計等相繼面市，并朝著高、精、尖與智能化方向發展但這些產品除了對其本身研發設計的要求越來越高之外，對于售后維修技術的要求也越來越高。從其產品結構來看，分布著各個時期的零部件產品，如：晶體管、集成電路，因而在售后維修工作上具有一定難度。維修人員僅靠原有的故障分析和維修方式是難以為繼的，這就給醫療生產企業售后維修工作提出了更高的要求。

　　

1  故障分析

　　

故障分析是判斷、尋找確定故障原因的關鍵。有關故障不外乎來源于使用者、環境和儀器本身等因素。對一臺故障儀器，當出現某些復雜而隱蔽的故障時，無論對于初學者，還是具有一定維修經驗的人員，都是一件很棘手、難度很高的工作。因為儀器種類很多，它們的工作原理和結構特點都不一樣，因此出現整機故障現象和產生原因多種多樣；另外，即使是同一儀器的同樣故障，也可以有不同的產生原因。這是故障的查找與判斷工作的困難所在，因此故障的查找、判斷工作是一項技術性和經驗性都很強，而且難度很高的工作。但儀器的故障分析工作也有一定的規律可尋，而運用我國傳統中醫學的方法，去分析故障原因，是一種行之有效的方法，現介紹如下。

　　

中醫指詢問癥狀是排在第三位的“而故障分析中的“問”則要擺在首位。“問”就是要搞清楚故障的背景信息，詳細了解儀器發生故障的全過程、故障史、維修史及使用情況，判斷故障的起因是由人為還是自然因素所導致，為判斷故障提供必要的線索。這主要包括：在什么環境中使用？失效的外在表現是什么？問的過程，就是要掌握儀器發生的基本情況，為故障分析收集必要的資料，同時也是故障分析定位失效部位的需要。

　　

　　

中醫指觀氣色。故障分析的“望”，就是看儀器的損壞情況，去觀察故障板的外觀，看上面有沒有明顯損壞的痕跡，有沒有元件燒黑、炸裂，電路板有無受腐蝕引起的斷線、漏電，電解電容有沒有漏液，頂部有沒有鼓起，焊點的連線有無脫落，機械傳動部分有無失靈或卡死，波形圖像顯示是否正常等等，經過直觀查看往往能發現故障部位。

　　

　　

中醫指聽聲息。故障分析中的“聞”就是用鼻子辨別分析。在對故障儀器進行形貌觀察的同時獲取信息，當“聞”用鼻子聞一聞電路板中有沒有東西燒焦的氣味，這氣味是從哪里發出的”一般有兩種含義：其一，鼻嗅其味；其二，通電后聞其聲“如儀器有燒糊氣味多為某一元件電流過大所致，此時必須立即關機以免擴大故障，在查明故障原因后方可更換元器件；聞其聲，一般情況開機后異常，應尋找發出異常聲音的部位，以發現某些元件存在打火現象特別是高壓部分。

　　

　　

中醫指號脈。故障分析的“切”，是指測量，就是運用各種測量儀器和手段，在電路故障部位進行測量分析的方法。“切”是故障分析的重要方法，即通過對各種數據的測試，如電壓、頻率、波形、阻容值等進行故障的觀察與分析參數的差異，是從量的角度來分析故障。在基于對儀器工作原理的了解和綜合分析，確定故障來源采取相應措施。常見“切”的工具主要就是數字萬用表、數字示波器、頻譜儀等，常用的測量方法有參數測量法、原理測量法、儀器自檢法、綜合法等。

　　

　　

參數測量法通常用數字萬用表等測試儀器，測量線路中的工作電壓、靜態工作電流、對地電阻以及元件參數等來確定故障，通過測量可以知道CPU的工作基礎供電、晶體振蕩、復位電壓是否建立、作輸出電壓是否正常，有沒有過流，電路是否通暢。例如在某一時刻、某個點的電平數據波形，脈沖寬度與幅值，時間關系等參數，結合具體單元電路與線路板，加以邏輯推理分析。

　　

　　

這也是最常用的檢查方法之一，根據儀器的工作原理，通過將與故障無關的電路或部分逐級分割排除，以逐步縮小故障范圍，分析檢查電路中某些關鍵點的信號是否通暢！有無畸變等異常情況，觀察它們的波形幅度、形狀、頻率、紋波和干擾等情況，以確定故障范圍，直至查出故障元件。

　　

　　

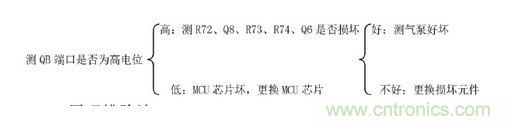

故障分析：用數字示波器測量升壓電路波形正常，再測量輸出電路波形也正常，由此說明，人體檢測電路有故障，人體檢測電路是由MCU所提供的控制信號RTJC端口等元器件組成，作用是在輸出無負載時，無電流經過時沒有壓降，處于截止狀態，RTJC端口得到高電平，當高電平時間持續超過5秒鐘時，表示無負載，儀器自動停止，如果有負載，有電流經過時處于導通狀態，RTJC端口得到低電平，表示有負載。

　　

　　

許多儀器有自檢功能，當儀器出現故障或操作方法不正確時，儀器就不能正常工作了，并顯示或打印故障代碼，可以根據故障代碼，測量儀器的電壓、頻率、波形等參數，確定出儀器故障發生的部位，如：電子血壓計！電子血糖儀等具有自檢功能。

　　

　　

由于家用醫療電子儀器的復雜性、特殊性，故障難以判斷，有時必須采用多種方法綜合判斷”這就要求維修人員靈活地運用前述各種方法，從不同角度對有疑問的電路進行檢測，以便迅速縮小故障范圍，最終對故障原因做出準確的判斷。
