    基于DA轉換的數字轉模擬遠程控制

    發布時間:2014-09-04 責任編輯:echolady


    【導讀】ISODA系列產品使主機RS-485/232接口信號隔離轉換成標準模擬信號的過程得以實現,用標準模擬信號控制遠程設備。ISODA系列產品可應用在于RS-232/RS-485總線工業自動化控制系統,4-20mA,0-5V,0-10V等標準信號輸出則用來控制工業現場的執行設備以及顯示儀表等等。



    ISODA系列產品是基于單片機的智能監測和控制系統,所有的用戶設定的校準值,地址,波特率,數據格式,校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。ISODA系列產品按工業標準設計、制造,信號輸出 / 通訊接口之間隔離,可承受3000VDC隔離電壓,抗干擾能力強,可靠性高。工作溫度范圍- 45℃~+80℃。

    產品特點:

    ● 低成本、小體積模塊化設計

    ● RS-485/232接口,隔離轉換成標準模擬信號輸出

    ● 模擬信號輸出精度優于 0.2%

    ● 可以程控校準模塊輸出精度

    ● 信號輸出 / 通訊接口之間隔離耐壓3000VDC

    ● 寬電源供電范圍:8 ~ 50VDC

    ● 可靠性高,編程方便,易于安裝和布線

    ● 用戶可編程設置模塊地址、波特率等

    ● 可設置成主機來讀取ISO 4021產品數據實現遠程采集

    ● 支持Modbus RTU 通訊協議

    典型應用:

    ● 標準模擬信號輸出

    ● 智能樓宇控制、安防工程等應用系統

    ● RS-232/485總線工業自動化控制系統

    ● 工業現場控制信號隔離及長線傳輸

    ● 設備運行調試與控制

    ● 傳感器信號的遠程傳輸及信號還原

    ● 工業現場執行器數據給定

    ● 醫療、工控產品開發

    ● 4-20mA信號輸出


    DA轉換 4-20mA RS232 RS485 0-10V 數字轉模擬 遠程控制

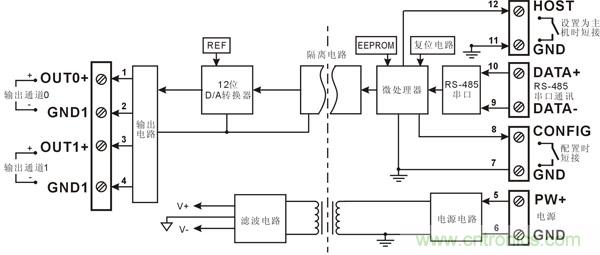

                                                                 圖解:ISO DAO 產品的原理框圖

    ISODA功能簡介:

    ISODA 信號隔離D/A轉換模塊,可以用來輸出一路電壓或電流信號,也可以用來輸出兩路可以共地的電流或電壓信號。

    1、
    模擬信號輸出

    12位輸出精度,產品出廠前所有信號輸出范圍已全部校準。在使用時,用戶也可以很方便的自行編程校準。具體電流或電壓輸出量程請看產品選型,輸出兩路信號時兩路輸出選型必須相同。

    2、
    通訊協議

    通訊接口: 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口,訂貨選型時注明。
    通訊協議:支持兩種協議,命令集定義的字符協議和MODBUS RTU通訊協議。可通過編程設定使用那種通訊協議,能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
    數據格式:10位。1位起始位,8位數據位,1位停止位。
    通訊地址(0~255)和波特率(300、600、1200、2400、4800、9600、19200、38400bps)均可設定;通訊網絡最長距離可達1200米,通過雙絞屏蔽電纜連接。
    通訊接口高抗干擾設計,±15KV ESD保護,通信響應時間小于100mS。

    3、
    抗干擾

    可根據需要設置校驗和。模塊內部有瞬態抑制二極管,可以有效抑制各種浪涌脈沖,保護模塊,內部的數字濾波,也可以很好的抑制來自電網的工頻干擾。

    ISO DAO 產品的選型:

    選型舉例1:型號:ISODA O1-485  表示4-20mA信號輸出,輸出為RS-485接口

    選型舉例2:型號:ISODA O4-232  表示0-5V信號輸出,輸出為RS-232接口

    選型舉例3:型號:ISODA O7-232/485  表示0-±5V信號輸出,輸出為RS-232或RS-485接口(按鍵選擇)

    備注:
    當通訊接口選型為232/485時,默認為RS-485輸出,用戶可以通過產品內部的按鍵開關選擇是RS-485輸出,還是RS-232輸出。打開產品底蓋,取出線路板,在內部線路板上可看到兩個按鈕開關,其中都沒有按下時是RS-485輸出,兩個開關都按下則是RS-232輸出。
