【導讀】慕尼黑 ― DOCSIS（數據電纜服務接口規范） 3.1為HFC（混合光纖同軸）網絡提供了高速數據傳輸服務。為了幫助DOCSIS 3.1標準的規劃部署，羅德與施瓦茨公司提供了首款DOCSIS 3.1信號分析軟件R&S DSA。通過該軟件，有線前端設備、電纜調制解調器和網絡器件制造商以及有線電視運營商可以對實際的DOCSIS 3.1信號進行高精度的BER和MER測量。
羅德與施瓦茨公司在業界率先推出了分析DOCSIS 3.1信號的解決方案。有線電視運營商和有線電視網絡器件制造商可以使用R&S DSA DOCSIS快照分析軟件和R&S FSW高端頻譜分析儀進行性能測試。該軟件可以快速、可靠地分析高達192 MHz的下行信號。

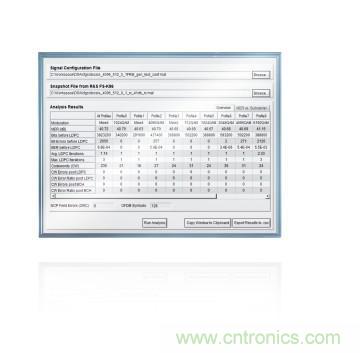

R&S DSA軟件與R&S FSW高端信號和頻譜分析儀配合使用。R&S FSW使用OFDM矢量信號分析軟件記錄信號。羅德與施瓦茨公司是廣播電視領域OFDM信號發生和分析設備的領導廠商。R&S FSW是目前業界唯一的一款分析帶寬高達320 MHz的信號和頻譜分析儀。它可以很好地適應不同的信號電平和帶寬。R&S DSA軟件分析經由R&S FSW記錄的I/Q采樣信號，并輸出全面描述DOCSIS 3.1信號質量的MER、比特和碼字錯誤統計等測量值。R&S DSA軟件提供了MER與子載波的一個直觀的圖形顯示，以方便檢測傳輸信道上的干擾和其它不利影響。
羅德與施瓦茨公司的分析解決方案為有線電視網絡器件的研發進行了優化。它可以在開發有線前端設備時，測試調制器的DOCSIS 3.1下行信號質量。對于有線電視網絡器件，該分析軟件可以進行常規性能測量。此外，它也可以在實驗室環境中測量整個網絡中各節點的性能。這些測量可以通過R&S CLGD DOCSIS全頻道信號發生器實現。該發生器是羅德與施瓦茨公司于2014年5月在業界推出的首款DOCSIS 3.1信號發生器。
用于R&S FSW高端信號和頻譜分析儀的 R&S DSA DOCSIS快照分析軟件已可訂購。
