一、電路原理

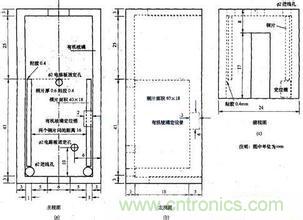

本設計采取了非接觸性的取樣方式——電容法。它是在透明有機玻璃框架內側貼兩片銅片組成液位傳感器，見圖1。輸液時，輸液器的液斗夾在兩個銅片之間。我們知道，電容的容量與兩個極板中間的介質有關，液體介質就比空氣介質容量大。從而用測量?jī)蓚€(gè)銅片之間電容量的方法取得液位信號。
圖1是用有機玻璃片制成外殼(用膠粘成)。正面敞開，卡在液斗上，還能直接看見液斗液位。兩個銅片的電容量與液位高低成比例。液位下降則電容減小，監護器測得的電壓也減小，通過放大和比較，小于設定值時，揚聲器就發出提醒聲音(輕微的救護車的聲響。
輸液自動監護器電路見圖2。
非門IC1、IC2、IC3與電阻R1、R2及電容C1組成振蕩器，產生交流振蕩信號。C3是液位傳感器內側兩個銅片組成的電容。振蕩器的交流信號通過C2和C3耦合到二極管VD1整流，得到直流信號。輸液自動監護器電路C3的容量隨藥液液位而變化，所以，直流信號的大小就代表了液斗液位的高低。運算放大器IC4、電阻R4和R5組成同相運算放大器。由于監護器的工作電壓很低，C3容量很小，直流信號就很微弱。
所以，要經IC4放大2倍左右送到IC5。IC5與電位器RP、電阻R6連接成比較器。由電位器RP來設定比較電壓(即報警電壓)。設定的報警電壓為滿電壓(與銅片上邊線相等的液位產生的電壓定為滿電壓)的800/0左右。
當藥液少時，直流信號也低。低于設定的報警電壓時，IC5就輸出高電位。經IC6、IC7反相(它使報警更準確，經實驗，不加IC6、IC7報警臨界點就不穩定)，使三極管VT1導通。IC8是四聲音樂集成塊接成救護車音樂(見圖3)，VT1導通等于接通IC8電源負極。IC8就使揚聲器BL發出救護車聲音。改變R9的數值可以調節揚聲器聲音的大小。VD3是穩壓管，與R7、C5接成穩壓電路。使電源電壓下降到4.1V時電路仍能維持工作。
[page]
二、元器件選擇
圖2虛線框中的電路焊在一塊50mm×22mm的小電路板上,印制電路板圖見圖4，與液都傳感器外殼固定在一起。最好固定在液斗傳感器殼的后背上，組成液斗探頭。
其他元器件裝在一個小盒內組成監護器的報警部分一控制盒。這樣做可使探頭與控制盒連線延長到1.2m。監護器要采用兩塊TC4069UBP集成電路，IC1、IC2、IC3共用一塊。IC6和IC7用另一塊。
液斗探頭信號很微弱，容易受干擾，為了延長液斗探頭與控制盒連線，減小干擾，X1、X2和X3采用兩芯屏表1蔽線，屏蔽層要做地線，由三線插件連接。揚聲器BL用高度小于10mm的超薄內磁型小揚聲器。
X為耳塞插孔。插上耳塞，就只有監護人員能聽到聲音。不影響患者的休息。C1、C2必須用云母電容，C3兩端連接線大于40mm時要用屏蔽線。
三、調試由于探頭液位傳感器為有機玻璃框架，尺寸加工不易精確地控制，傳感器滿電位也不會完全相同。現在舉一個我們調試中較為理想的實例，供參考。
當液斗里的液位與銅片高度相同時，測試K1點的電位。如果為1000mV。這時調整電位器RP，使K2點電壓為800mV。調整輸液器液斗液位;使液位慢慢下降，下降到原來液位80%左右時，開始報警。
如果將每個輸液監護器的報警信號都送到病房的護士中心，護士中心就能及時知道第幾號病床輸液完畢。
