【導讀】炎熱的夏天里,在車上如果還能喝到冰涼爽口的飲料,那將是多么令人舒暢??!但看看市面上的車載冰箱,好的幾千,便宜的也要好幾百,作為窮苦的勞動人民,自然能省則省,既然有的一手好技術,不如自己動手來DIY一個,總的成本還不到一百元。來看看這位牛人是怎么DIY車載冰箱的吧!

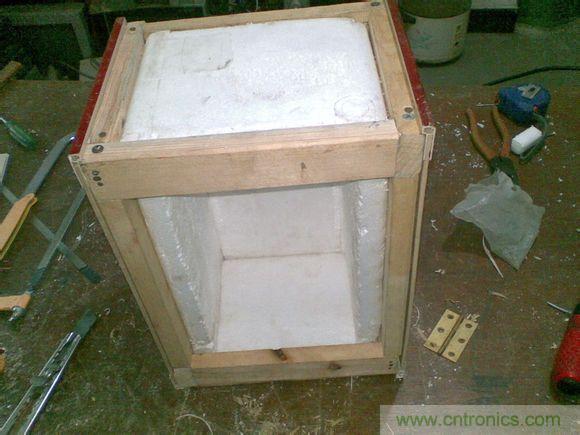

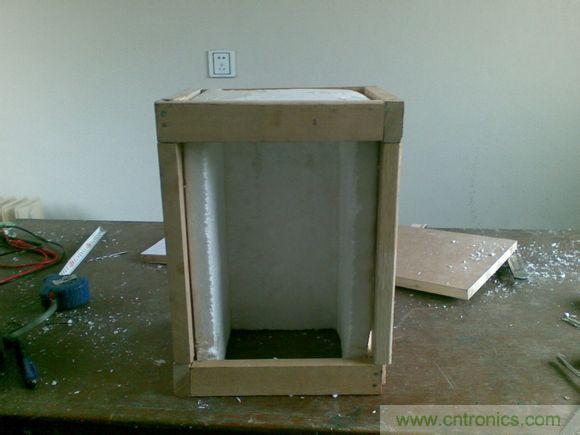

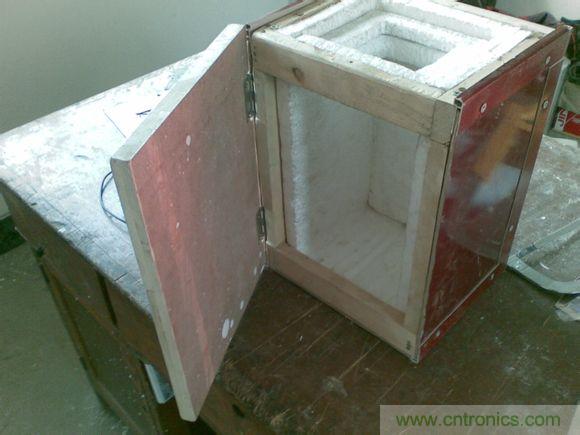

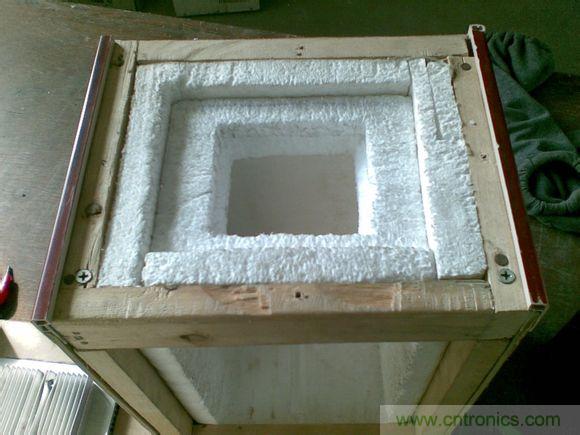

找來泡沫板。木楞也都是東拼西湊的。

按照放四瓶飲料設計的尺寸。

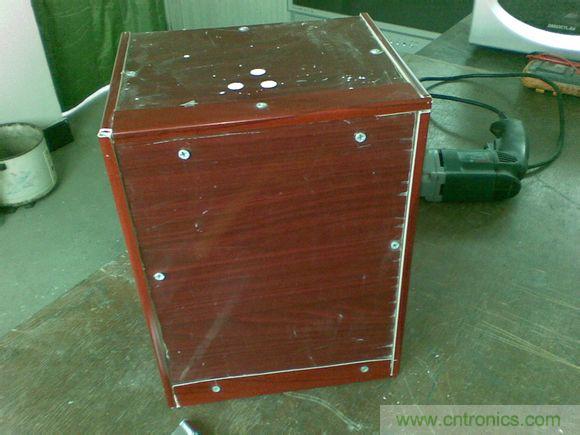

用裝修剩下的免漆板和塑料門邊。都是廢物利用呀。

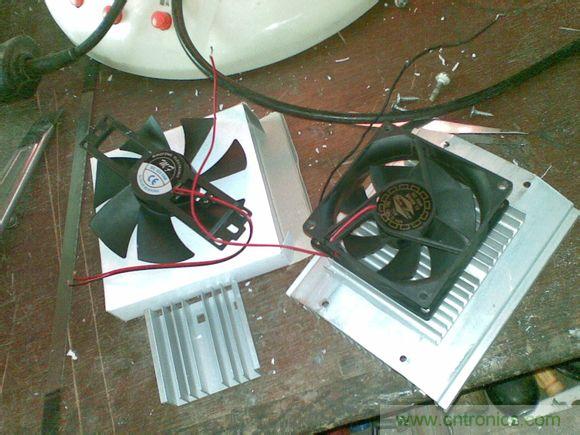

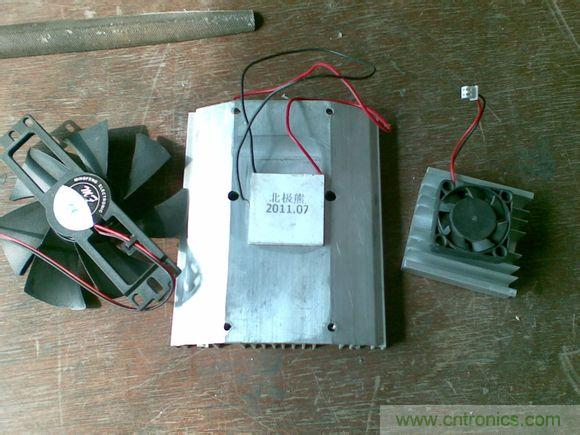

利用飲水機上的制冷片。來完成制冷。風扇用來散熱和散涼氣。

利用飲水機上的制冷片來完成制冷,風扇用來散熱和散涼氣。




制冷片被夾在兩個鋁片中間。通電后。制冷片一面是涼的。一面是熱的。

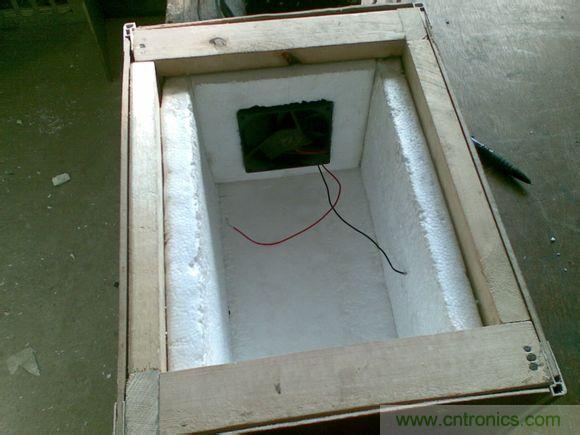

里面的風扇是用來吹涼氣的。

用細木工板做的冰箱門

做的旋轉門鎖。

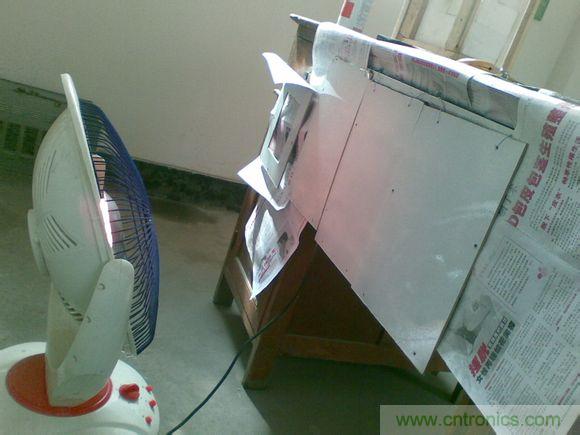

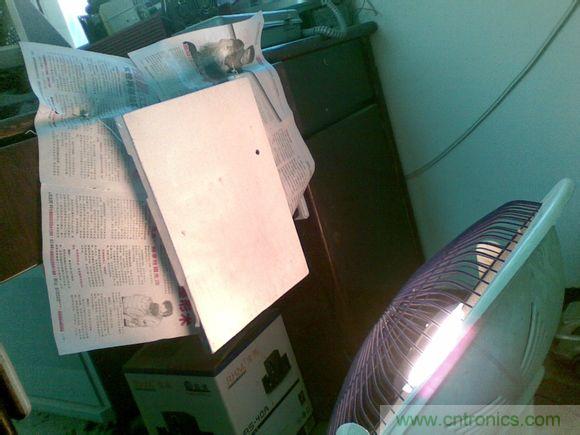

為面板上漆。噴的白色,顯得干凈。

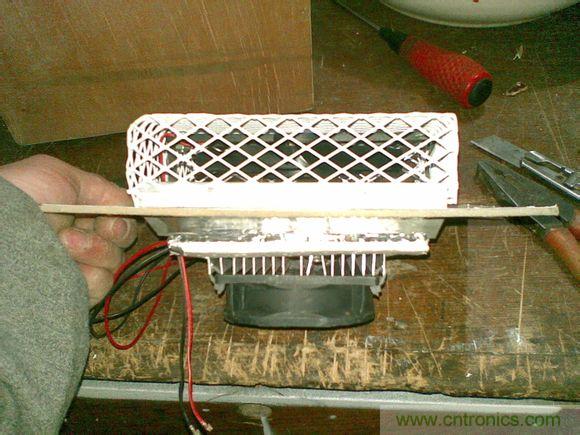

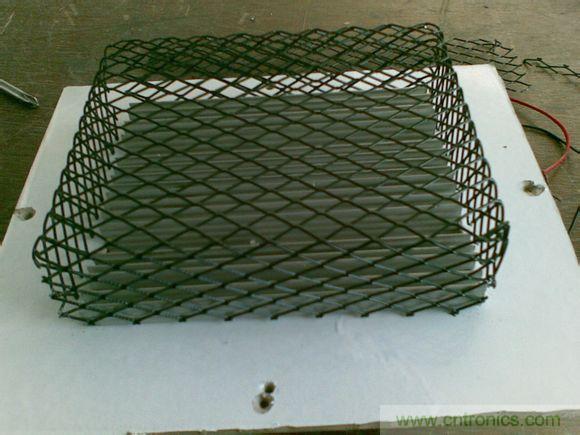

為風扇做的護網。四角重疊處都是用烙鐵焊上的。

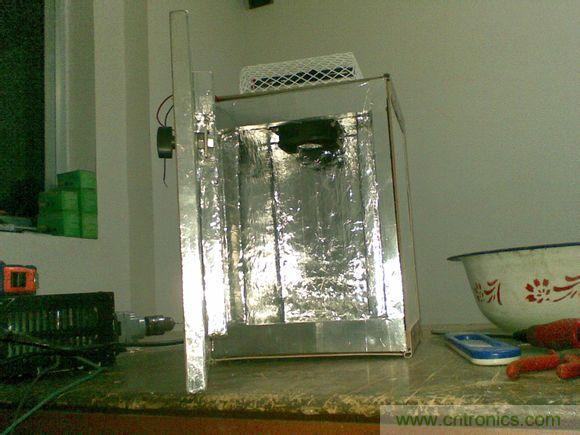

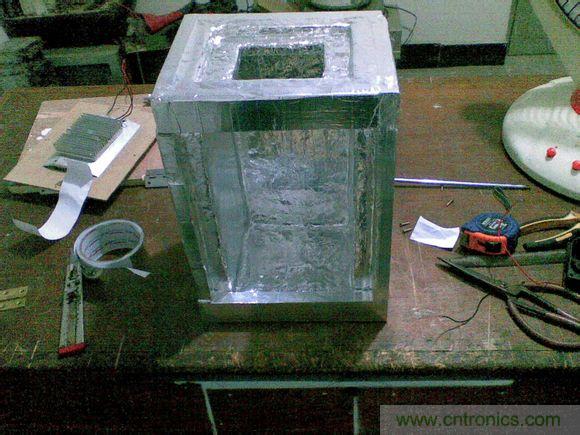

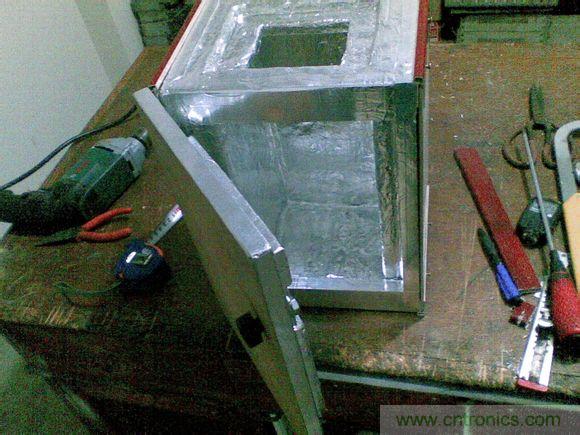

買來錫紙。里外全用錫紙粘上。

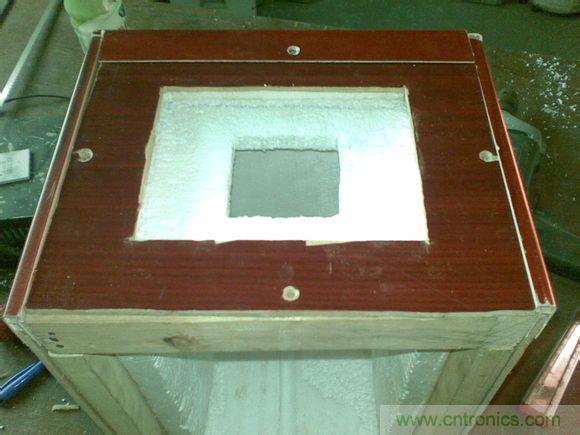

按上面板。已經有幾分姿色了。

冰箱門上也粘上泡沫板。然后貼錫紙。

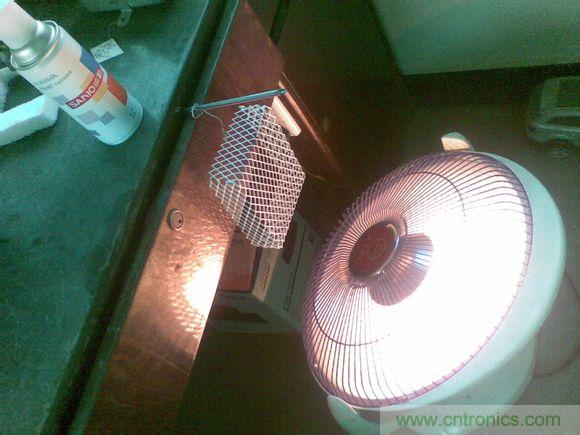

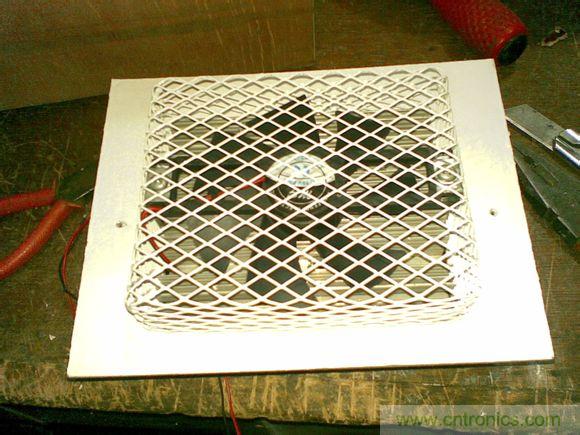

給護網上漆。感覺還是白色匹配點。黑色的白噴了。

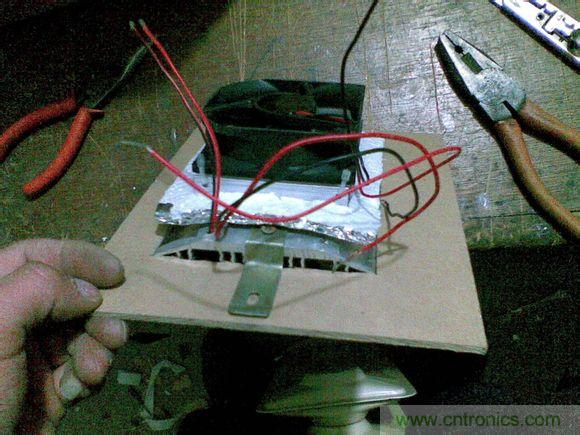

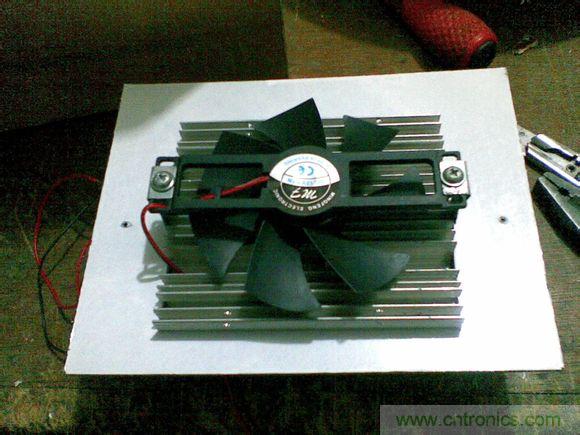

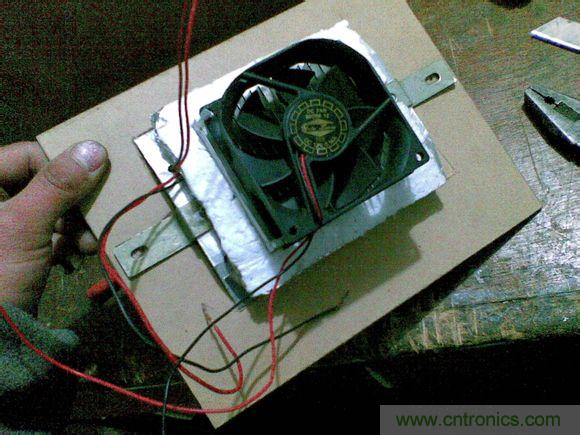

風扇用鐵片固定在散熱片上面。

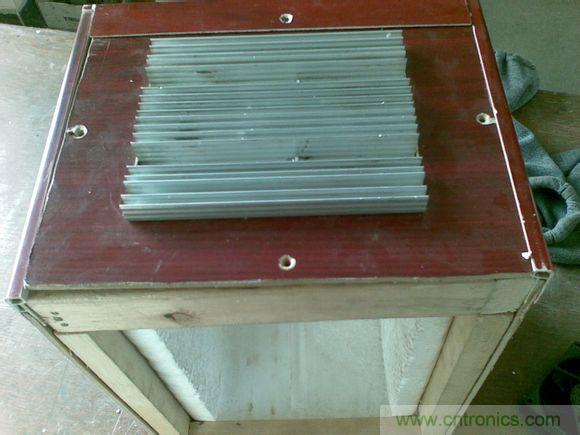

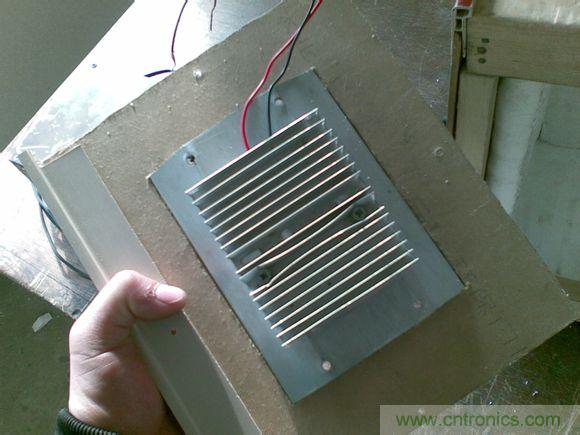

散熱片跟木板也是用鐵片固定的。

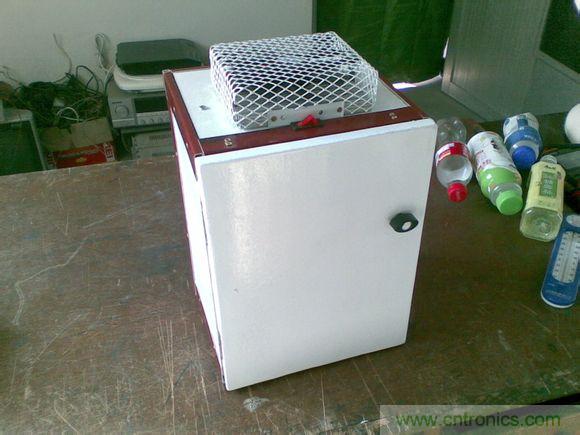

給面板也上白漆。

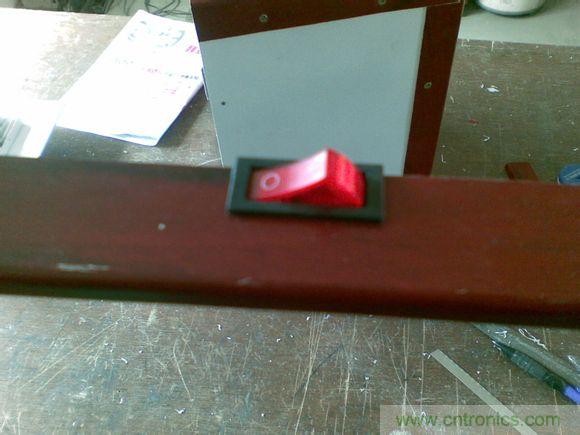

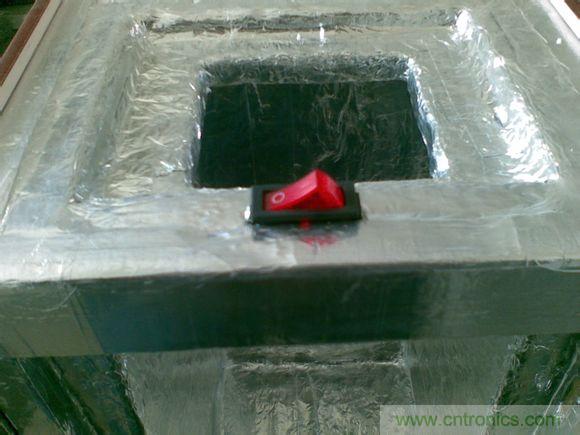

安的電源開關。

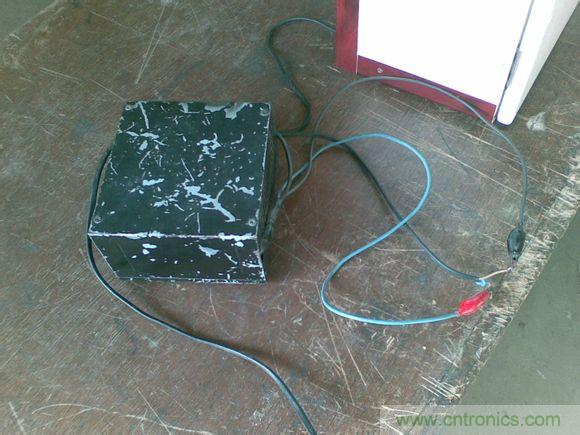

車載的肯定是接在車上12V電上啦。接個插頭。也可以直接插點煙器上。我先用12V變壓器測試一下。

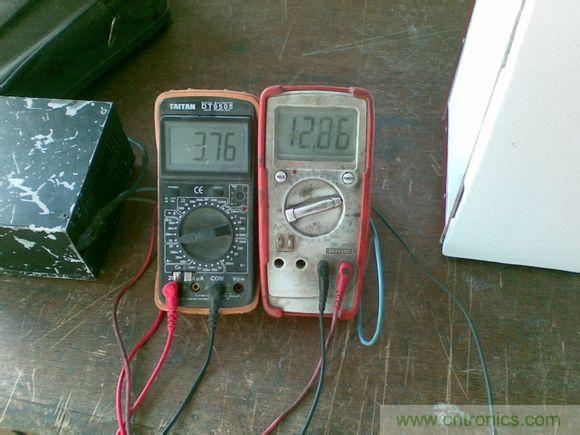

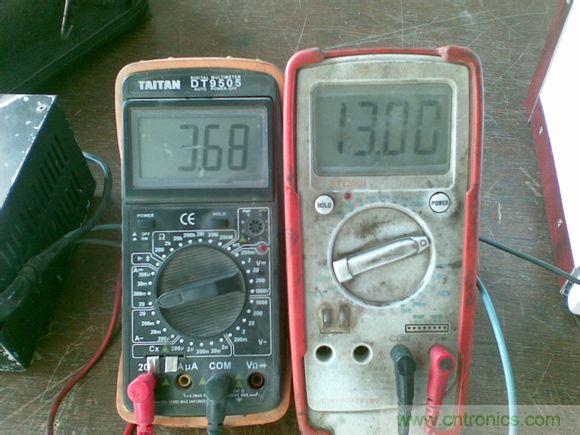

接通電源,電流3.68,電壓13伏,總功率不到50瓦。

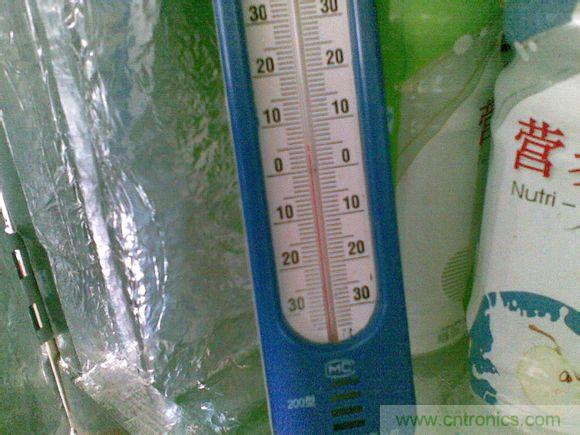

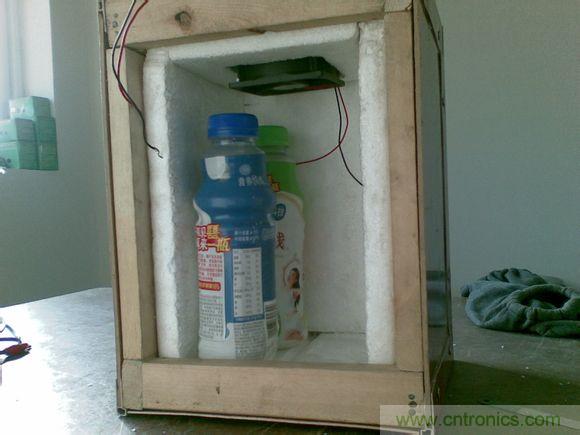

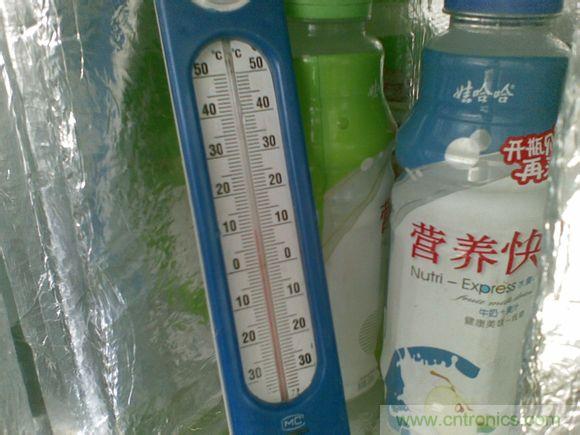

現在放兩瓶水測試一下。



核心用的是飲水機上的制冷片。本身電子制冷的飲水機才能把水涼到十度左右。到夏天的時候(20度以上)。估計本冰箱應該能把水涼到十度之內。

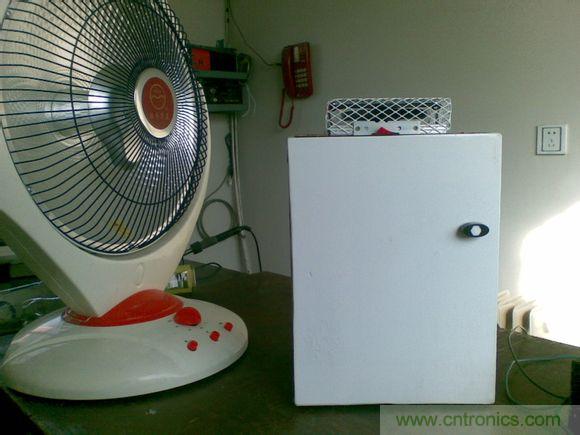

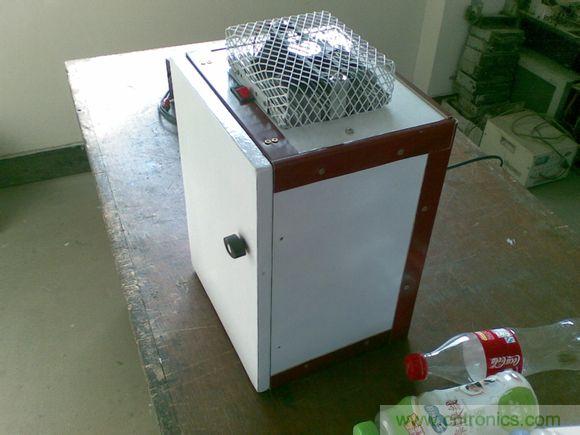

和小太陽比,冰箱不是很大。
