    工程師的好幫手:用PCB制作的帶照明放大鏡【詳解】

    發布時間:2013-09-22 責任編輯:sherryyu

    【導讀】隨著貼片器件的廣泛應用,貼片表面標示的清楚識別變得有些棘手,特別是在電路制作及調試過程中要求正確識別表面的型號、批號等,這樣使得在光線較暗的環境下操作變得很難,不得不配合放大鏡和照明燈,可是分開的兩樣東西攜帶很不方便。本文為大家介紹的是用PCB板制造的自帶照明的放大鏡,為工程師很好解決這一難題。

    在電路制作與 調試的過程中經常需要查看器件表面的型號、批號、版本等標識,如今貼片器件應用越來越廣泛,貼片器件表面的標識非常細小,在光線較暗特別是觀察角度不理想的情況下很難看清楚,有時不得不配合放大鏡、臺燈等工具來查看。這里介紹一種簡單易制的帶照明放大鏡,非常適合查看器件標識或其他細小字跡、物件。

    用PCB制作的帶照明放大鏡

    這個放大鏡采用USB接口供電,由2個3mm白色超高亮LED做光源。制作時先找一個直徑適中的凸透鏡片,可以從廢舊放大鏡或望遠鏡等光學制品中拆取。之后根據凸透鏡片的尺寸設計制作一塊PCB,再焊好各器件,最后用502或其他快干膠將凸透鏡片粘帖在PCB上,一款非常實用的帶照明放大鏡就制作好了。在使用前通電測試一下,并略微調整LED引腳彎折的角度以獲得最佳的照明效果。

    這個放大鏡取材容易,制作簡單,而且成本非常低,有興趣的朋友可以一試。

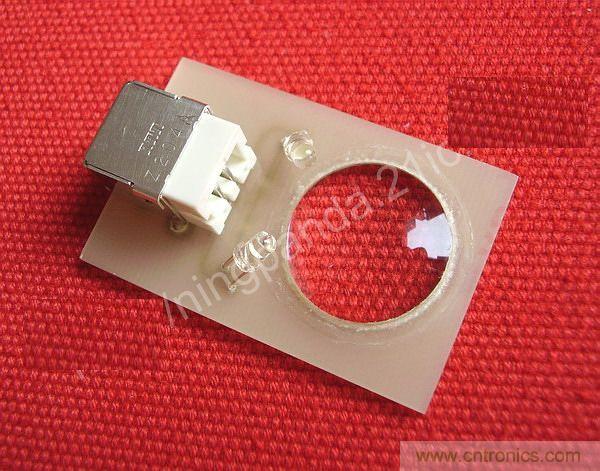

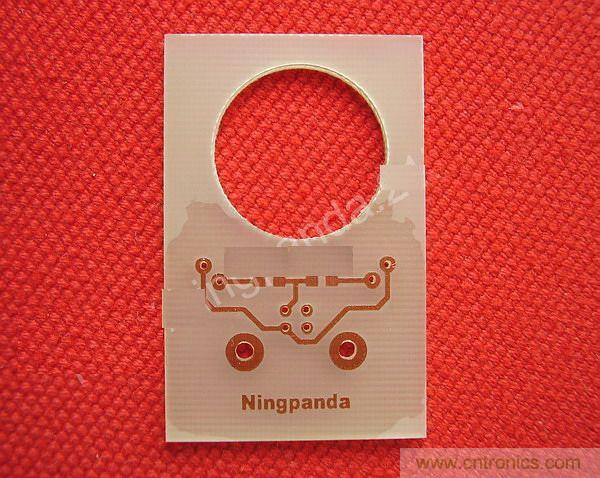

    制作好的PCB

    制作好的PCB

    [page]

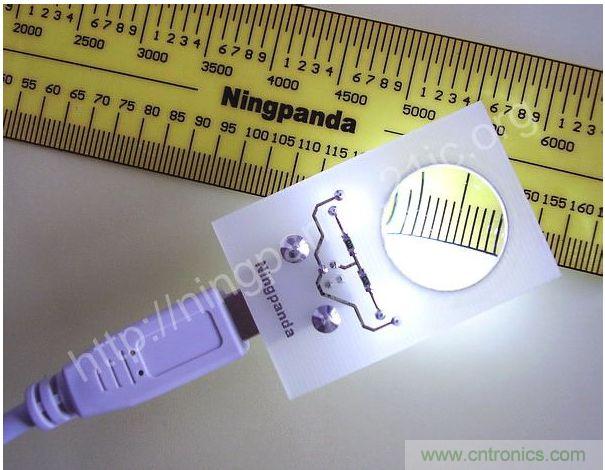

    制作好的帶照明放大鏡

    制作好的帶照明放大鏡



    制作好的帶照明放大鏡
