【導讀】近來,某寶客發布了許多3元包郵的LED燈,價格倒是便宜,可惜的是設置了許多條件,限時、限號、限數、限送…既然買不到,不如自己動手來做。所有材料準備齊全,隨電子元件技術網一起DIY閃亮的LED球泡燈吧!
購買的材料,LED燈珠、驅動、散熱鋁、燈罩、燈頭、燈板

散熱鋁,沉甸甸的

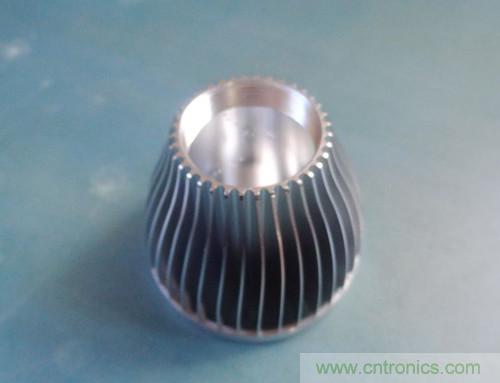

散熱鋁 外型

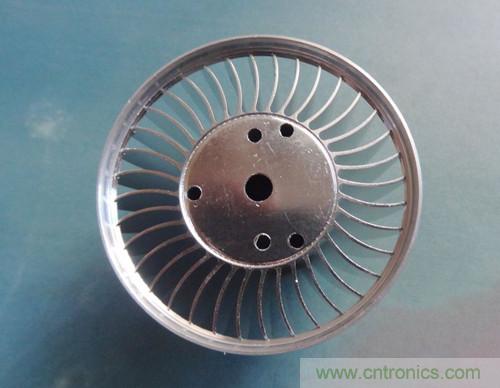

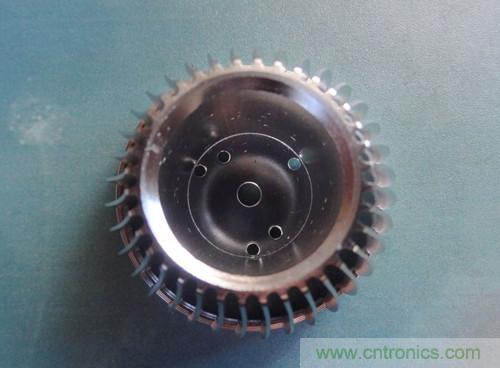

散熱鋁 內腔

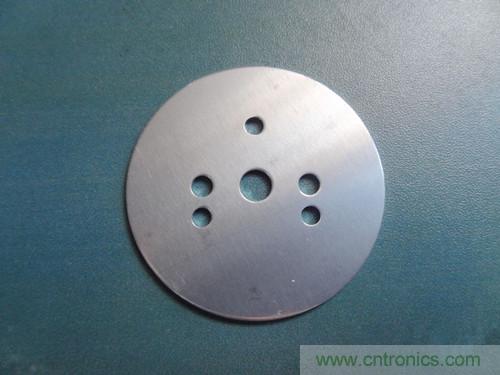

燈板固定座

[page]

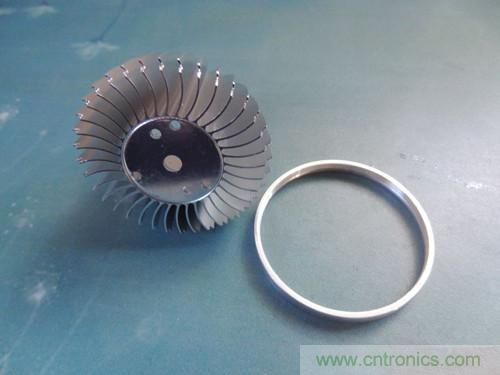

環形鋁圈用來固定燈罩

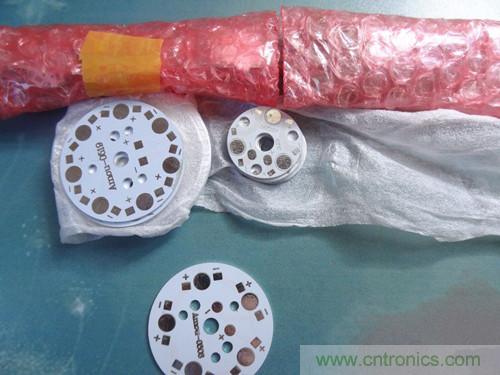

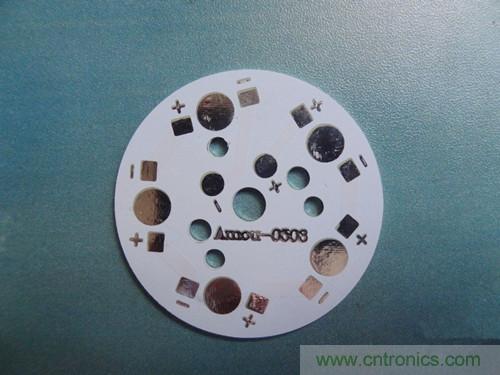

燈板,有1W、3W、5W、7W、9W,一個比一個大

因為我選用的是1WLED燈珠,所以5W燈板就有五個LED燈珠焊接位

燈板都是鋁基板

驅動板 3~18W

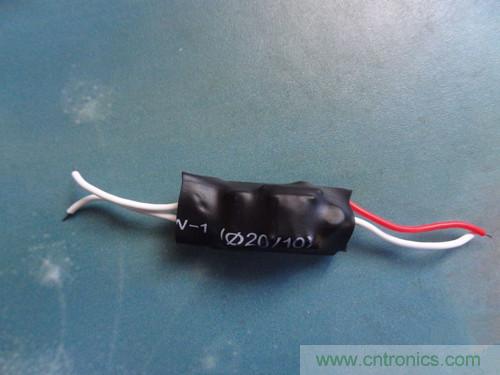

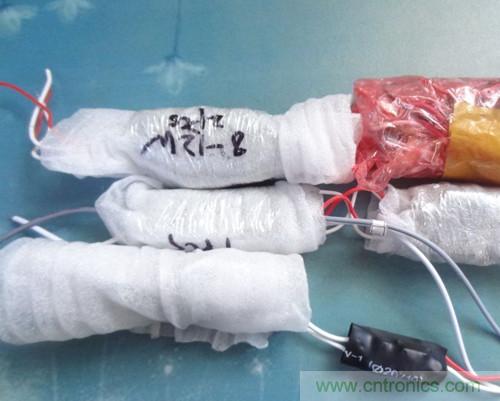

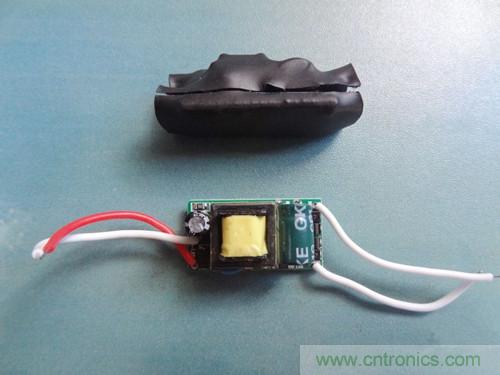

5W驅動板,商家用熱縮管包裹

[page]
驅動板參數:AC85-265V DC 9-18V 280-300mA 4-5W 過壓、過載、短路保護

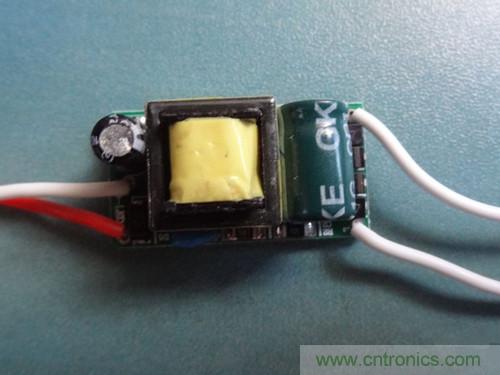

驅動板很小巧

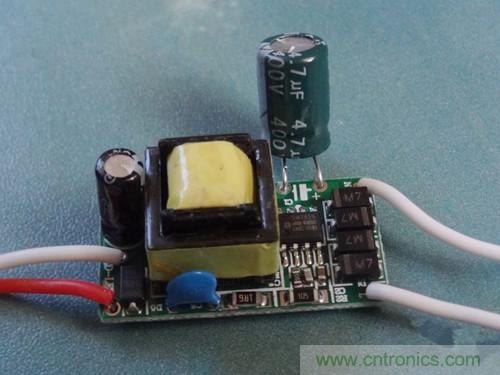

小心翼翼掀起電容,終于看到IC

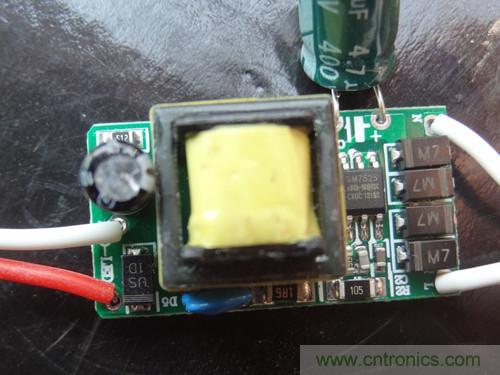

全波整流,400V4.7UF濾波,驅動IC SW7525

芯片SW7525

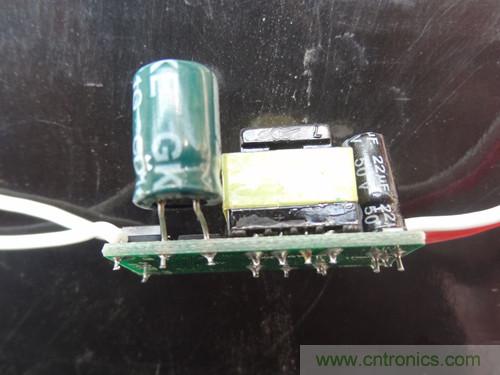

輸出電容50V22UF

[page]

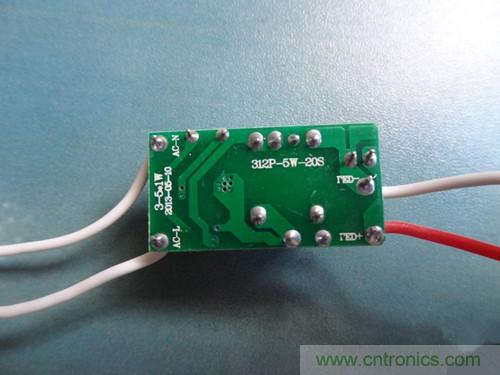

驅動板背面,牢記接線定義

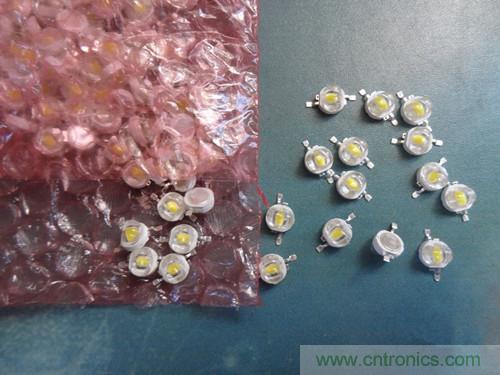

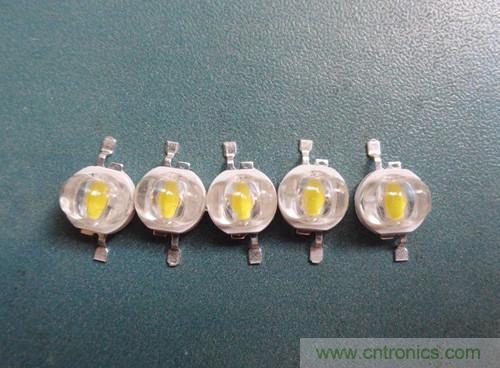

燈珠

美國普瑞LED燈珠,4040芯片

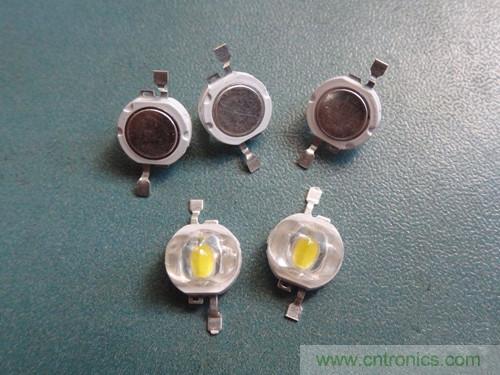

單個1W-3W,銅支架,4金線燈絲,120lm以上,正白

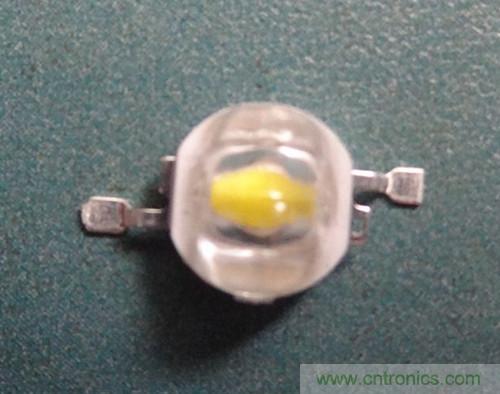

果凍體是雙峰的,支架變帶缺口的是負極

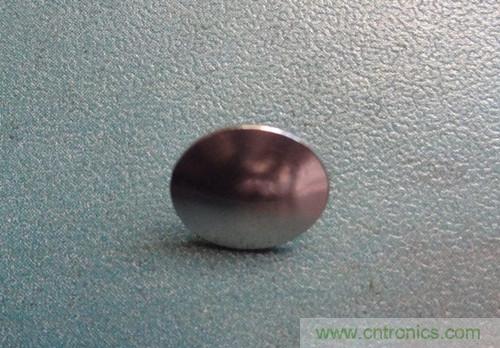

火線L接觸片

[page]

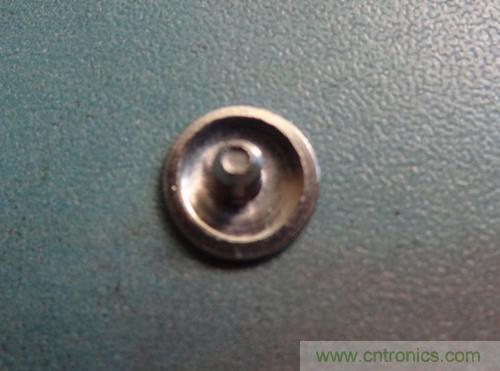

火線L接觸片背面是一個帶螺紋的螺絲

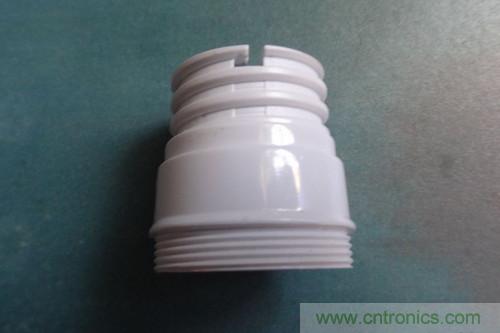

燈頭與散熱連接件,質地很硬

連接件內部,驅動板就蝸居在這里面

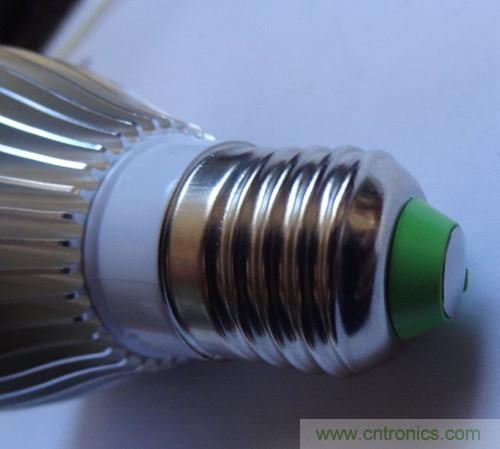

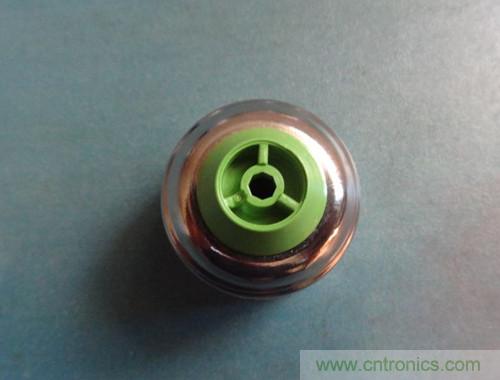

E27燈頭

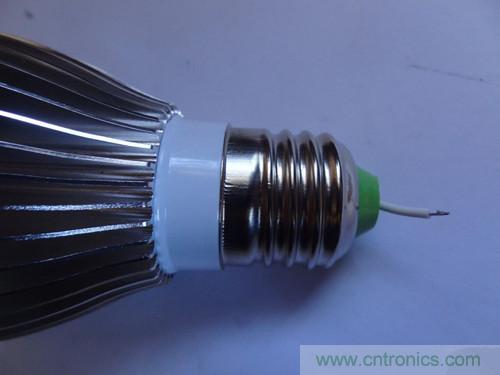

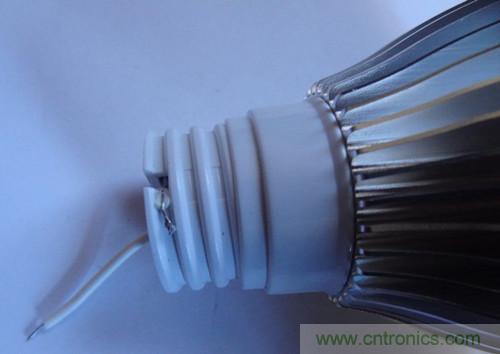

燈頭的尾部,火線L連接片就插入此孔

零線N需要接在燈頭的鋁環上

[page]

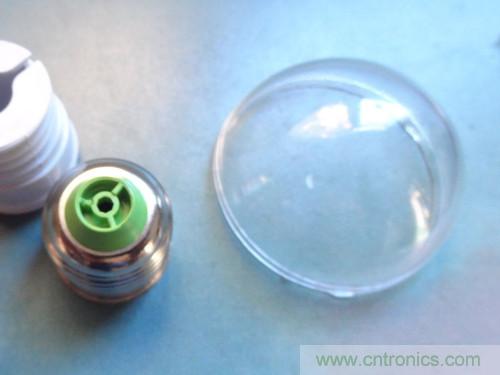

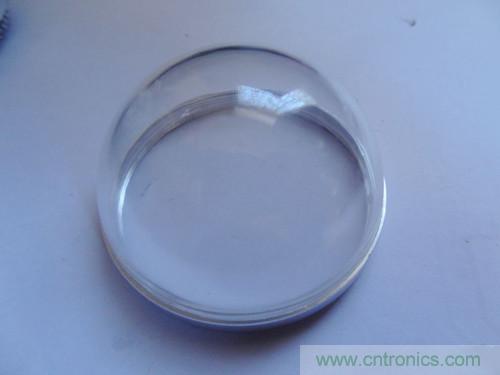

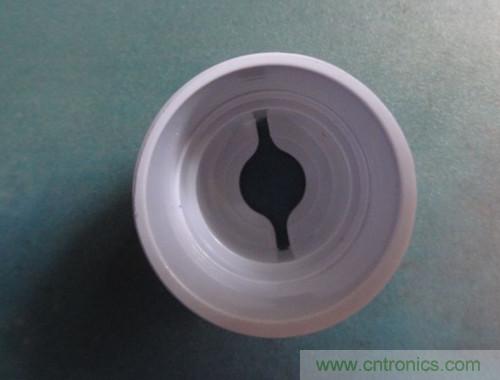

燈罩有磨砂、乳白和透明的,選用透明的

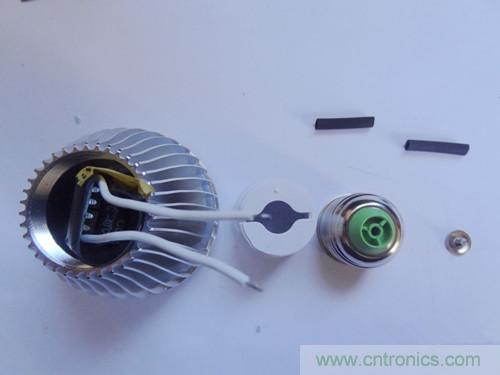

就要將這些東東組裝在一起

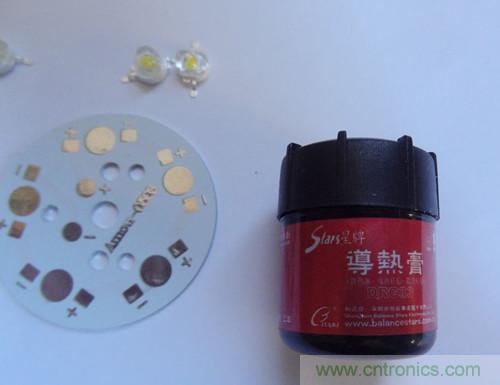

用單鋰檢查所用燈珠,LED燈珠底部不想也不會焊接,請出導熱硅脂

涂導熱硅脂不需要多,力求薄、勻

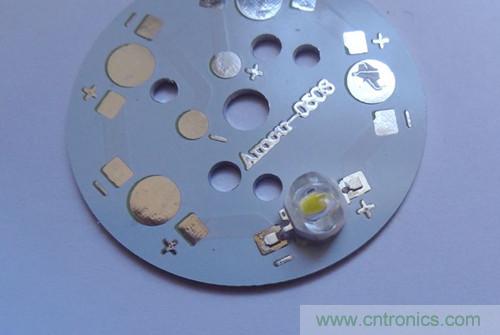

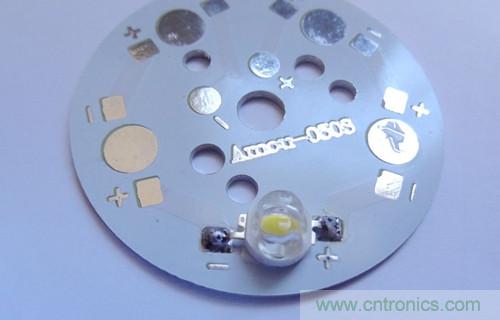

將燈珠按極性粘在焊盤上,用手輕輕按按

焊接時間盡量短些,用鑷子來散熱

[page]
如法炮制,焊接好所有燈珠

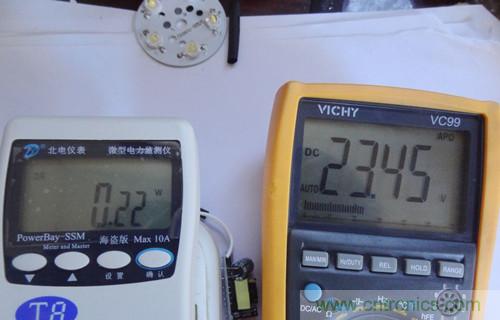

檢查驅動板,空載0.22W,輸出電壓23.46V,看板子說明,會根據所接燈板自動調節

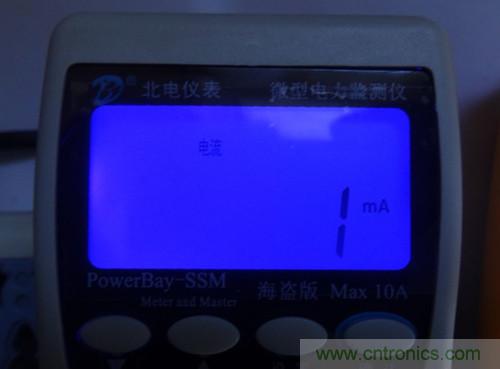

空載市電電流

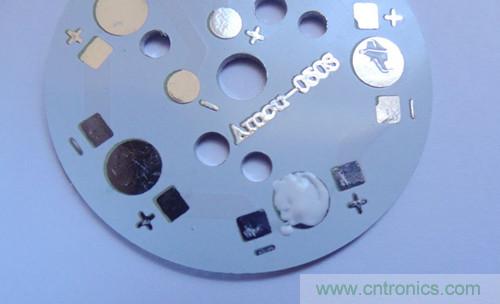

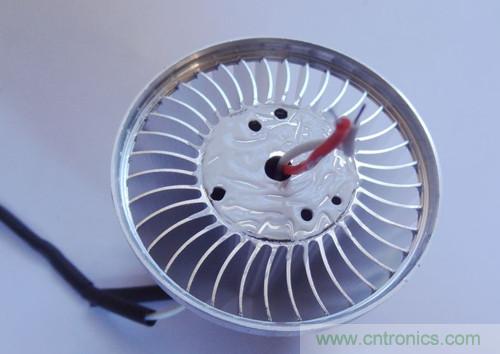

燈板座同樣圖上導熱硅脂

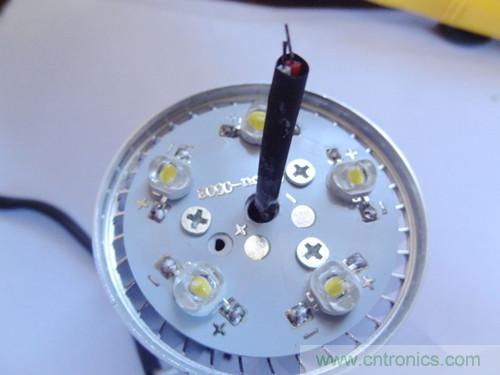

用螺絲固定燈板

按標志焊接電源線

[page]

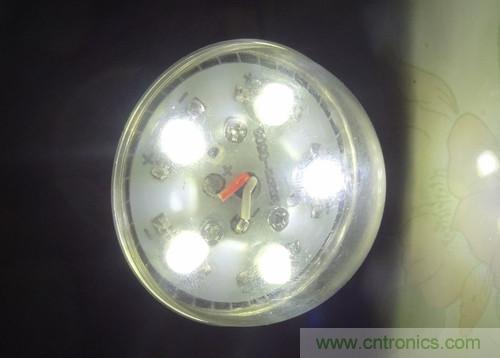

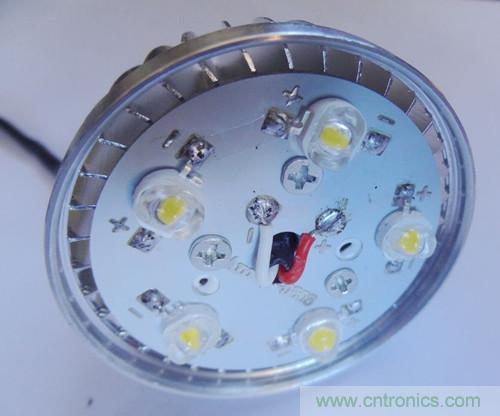

檢查無誤,通電,眼前一黑,嚇我一跳,太亮了

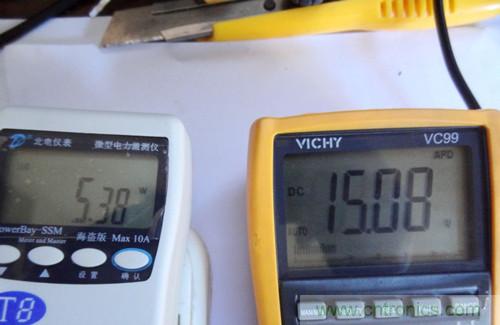

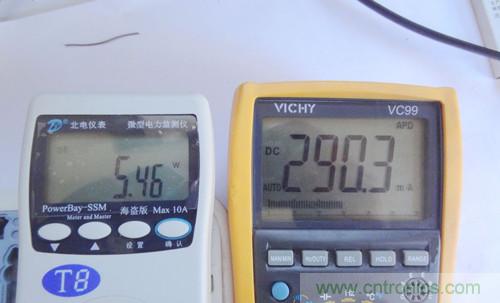

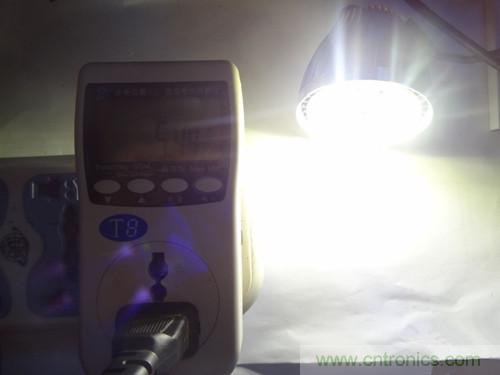

將燈遠放,功率5.38W,驅動板電壓調整為15.08V

串入電流表,驅動板電流290mA

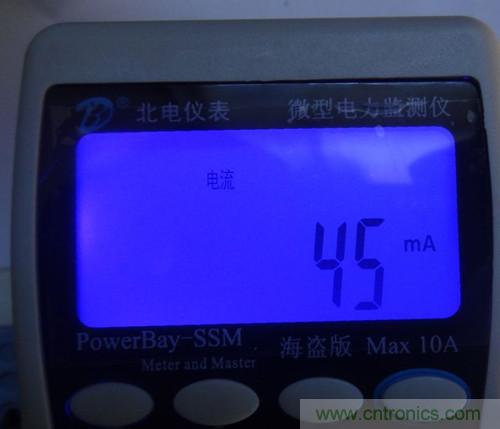

市電電流45mA

組裝燈頭,安全第一,電工膠帶、熱縮管

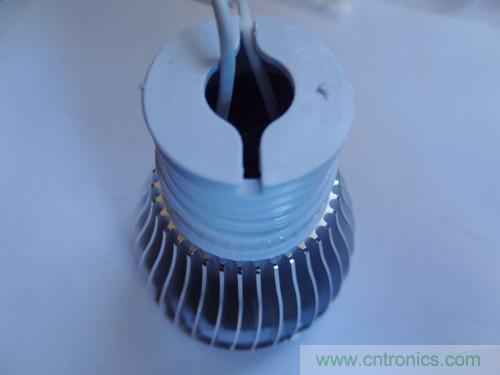

擰緊連接件,將驅動板從散熱鋁盡量向后拉

[page]
將零線N套上熱縮管,撥出1CM纏繞在螺紋的凹槽內

擰緊燈頭,原先擔心零線未焊接會不會安裝燈泡時燈頭會松落,實地一試擔心多余,非常緊固

火線L套熱縮管從尾部穿出

將線纏繞在螺釘上,插入塑料孔內

壓緊螺釘

燈頭組裝完成

[page]
將燈罩輕輕按入鋁環的凹槽內,放心,燈罩不是玻璃的,塑料的有些許彈性

將燈罩組件按螺紋安裝在散熱鋁上,擰緊

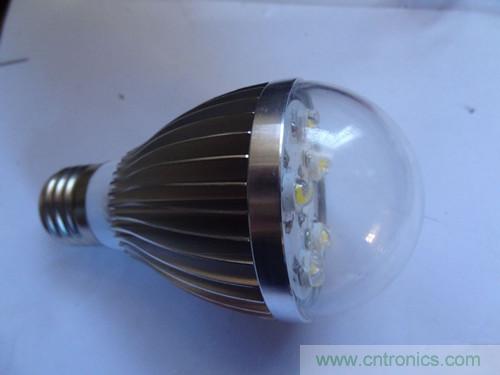

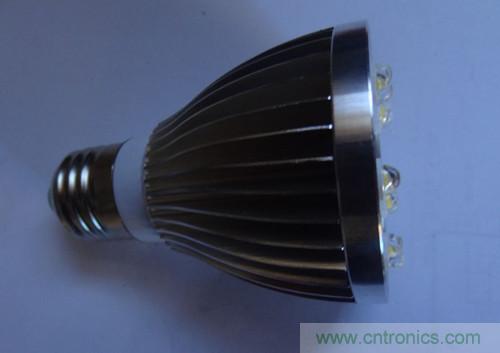

點亮五分鐘,散熱片溫度微升,大熱天的,收工!
