拿到谷歌這款新產品，打開包裝盒，Chromecast電視棒映入眼簾。Chromecast的包裝非常簡單，上面放的是Chromecast本體，下面是配件。在拆解之前，先來回顧一下它的規格參數：

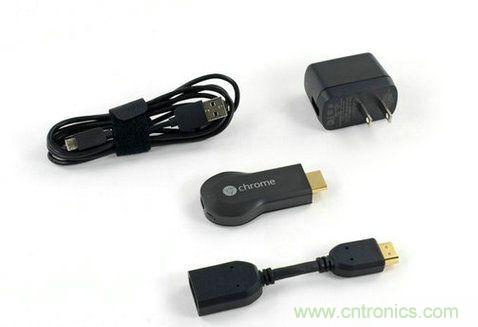

1080p HDMI輸出，2.4 GHz WiFi 802.11b/g/n ，輸出1080p視頻 ，USB供電，兼容各種設備，包括iOS和Android設備，售價只有35美元。 Chromecast的配件包括電源適配器、USB電源線和HDMI延長線。 Chromecast電視棒需要通過MicroUSB的數據線鏈接到電視機USB端口上，或通過小型AC適配器提供電力。

[page]
型號：H2G2-42

這是道格拉斯•亞當斯經典太空探索小說中有關42這個數字的一般縮寫，在書中這是揭示生命真諦的一個數字。 讓人“失望”的是，拆開Chromecast的外殼是如此輕而易舉的一件事情，只要一個塑料撬棒即可，根本不需要用“更高級”的熱風槍。

[page]
沒錯，Chromecast就這樣被“征服”了。打開Chromecast，取出PCB主板，就空了。PCB下面是散熱鋁片。

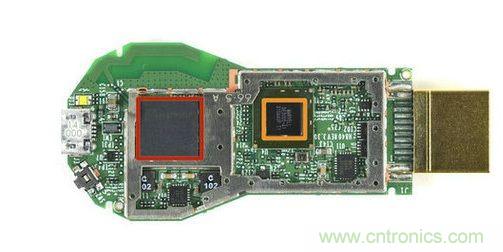

下面看看Chromecast的“中樞神經系統”-PCB主板：

紅框內是AzureWave AW-NH387無線芯片、藍牙和FM Combo模塊。
橙框是Marvell DE3005-A1芯片，主管數據處理工作。

[page]
PCB正面的兩顆芯片分別是閃存以及內存，這兩顆芯片均由美光提供，其中閃存芯片的編號為29F16G08CBABA，容量2GB，而內存芯片的編號為2TE12D9PXW，容量為512MB，規格為L(zhǎng)PDDR3。

黃框是美光MT29F16G08CBABA（iFixit說是MT29F16G08MAA）2GB NAND閃存芯片。

綠框是美光3EE72 D9PXV芯片，是512MB DDR3L SDRAM（1.35V）芯片。

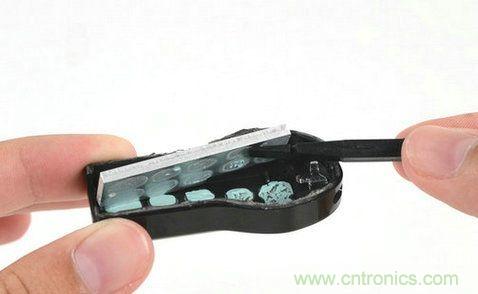

Ps:散熱鋁片和外殼的接觸面都有導熱膏。

主板下面的鋁合金散熱器橫跨所有零部件，此外還有一個加固型鋁板進一步進行散熱。谷歌在Chromecast使用指南上提到：“使用過程中，Chromecast會發熱甚至燙手，都屬正常”。

通過拆解發現，Chromecast電視棒的內部構造非常簡單，和其它智能電視棒或者類似產品差不多，只是一個搭Marvel處理器和AzureWave組合Wi-Fi芯片的主板，4GB的閃存和512MB的低電壓內存。 對Chromecast沒有打上可修復性分?jǐn)?shù)，電子元件技術網對這款產品的評價是：用途有限的奢侈品，希望在長時間使用后會被負責任地回收。

總的來說Chromecast的構造與普通的Android電視棒差距不大，不過其系統運行的是簡化版的Chrome OS，這是它與普通電視棒最大的不同。
