【導讀】Linear推出雙路和四路寬輸入范圍運算放大器 LT6016 和 LT6017。這些放大器兼有高精準度以及Linear獨有的 Over-the-Top 架構所具備的堅固性和通用性。輸入失調電壓最大值為 50µV，輸入偏置電流為 5nA，低頻噪聲為 0.5µVP-P，這使得這些器件非常適用于多種精準的工業、汽車及儀器應用。
Over-the-Top 輸入提供了遠超過 V+ 軌的真正工作。LT6016 / LT6017 在輸入比V– 高出多達 76V 時仍能正常工作，而不受 V+ 是 3V 還是 50V 的影響。其他容錯功能保護運算放大器免受電源反向情況 (在 V– 高達 -50V)、負的瞬態 (在 VIN 高達 -25V) 以及無供電時強制輸出電壓 (在 VOUT 高達 50V) 的影響。這種堅固的架構對某些應用情況尤其有用，例如放大器位于與另一電路板的模擬接口，以及對高壓側和低壓側電流檢測的應用。
LT6016 和 LT6017 全面規格在 -40°C 至 85°C、-40°C 至 125°C 和 -55°C 至 150°C 的溫度范圍。雙路 LT6016 采用 8 引線 MSOP 封裝，千片批購價為每片 2.50 美元。四路 LT6017 采用 6mm x 3mm QFN 封裝，千片批購價為每片 3.96 美元。

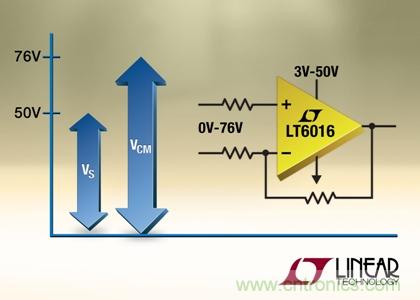

運算放大器提供50µV精準度和0V至76V的輸入范圍
性能概要：LT6016 / LT6017
1、輸入共模范圍：V– 至 V– + 76V
2、VOS：±50μV (最大值)
3、低功率：315μA (每放大器)
4、CMRR、PSRR：126dB
5、增益帶寬積：3.2MHz
6、高壓增益：1000V/mV
7、電池反向保護至 50V
8、無反相
9、無電源排序問題
10、工作溫度范圍：–55°C 至 150°C
應用
1、高壓側或低壓側電流檢測
2、電池 / 電源監視
3、4mA 至 20mA 發送器
4、高壓數據采集
5、電池供電 / 便攜式儀器
