導言:為滿足燈管控制,家庭自動化等用途需求,TE推出一款創新的、帶動潮流的RTX。其采用新技術實現更實用沖擊功能,能承受高沖擊電流,是RT沖擊繼電器系列的延伸,具有體積小節省空間的優勢。

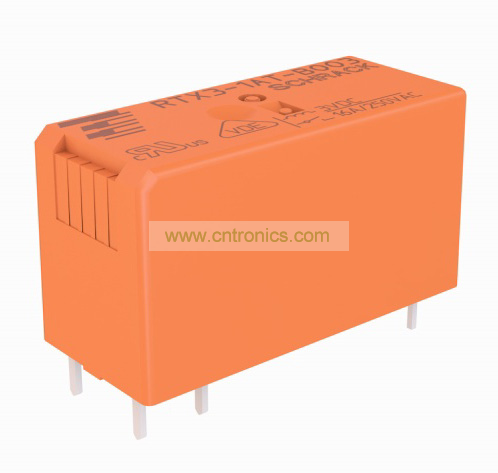

RTX是TE公司推出的一款創新的、帶動潮流的,甚至更實用的RT沖擊型繼電器。這種1 form A (NO)繼電器采用了一種創新的雙接觸系統來實現沖擊功能。它的設計囊括了TE“觸發器”彈簧和鎢預通觸點組,從而可以切換達320A(峰值)的沖擊電流。負載的傳輸和斷開使用繼電器的銀氧化錫觸點組來進行。燈光控制、家庭自動化系統和類似用途中都要求有這種切換能力。
TE Connectivity推出了RTX繼電器,這是其成功的RT沖擊系列中的新成員。RTX是專門開發出來的繼電器,達到IEC 60669-1標準,該標準的特點是耐高沖擊電流和高達16A/250VAC的通斷能力。燈光控制、家庭自動化系統和類似用途中都要求有這種切換能力。
這種1 form A (NO)繼電器采用了一種創新的雙接觸系統來實現沖擊功能。它的設計囊括了TE“觸發器”彈簧和鎢預通觸點組,從而可以切換達320A(峰值)的沖擊電流。負載的傳輸和斷開使用繼電器的銀氧化錫觸點組來進行。
RTX是RT沖擊繼電器系列的延伸,它有一個新設計的雙穩態線圈系統。無論是單線圈還是雙線圈模型都有很高的能源效率水平。該繼電器的驅動器設計有內置的觸點開口功能,可幫助打開可能的微型焊接,從而延長繼電器壽命。
RTX的尺寸是29.1x12.7x16mm,僅為市場上現有傳統解決方案產品約一半大小,具有節省空間的優勢。像所有其它RT沖擊型繼電器一樣,RTX是在奧地利Waidhofen生產的。它通過了VDE認證、UL認證,達到了RoHS標準。
產品特點
· 尺寸29.1x12.7x16mm
· 1 pole 16A, 1 form A (NO) 觸點
· 16A/250V通斷能力符合IEC 60669-1標準
· 鎢預通觸點和銀氧化錫帶載/斷開觸點
· 雙穩態直流線圈系統(一個或兩個線圈)
· 典型的5毫米引腳間距
· 加強絕緣
· 符合RoHS標準,無鎘
· 經過VDE認證和UL認證
應用
· 照明控制系統
· 運動傳感器(例如:被動紅外傳感器)
· 家庭自動化應用(總線系統,遙控開關)
· 固定裝置的電子開關
