中心議題：

• 高壓元件的主驅動零交越檢測器探討

解決方案：

• 將R1和R5之間的輸入電壓一分為二
• 使用了一只50V、470nF的陶瓷電容

本設計中的電路可生成一個交流電源的零交越脈沖，并提供電氣絕緣。輸出脈沖的下降沿出現在零交越點前約200μs.使用這個電路可以安全地停止一個可控硅柵極的觸發，使之有時間正常地關斷。只有當主電壓約為0V時，電路才產生短脈沖，因此在230V、50Hz輸入下只耗電200mW.

電路為電容C1充電，直至達到22V齊納二極管D3的上限（圖1與參考文獻1）。電阻R1和R5用于限制輸入電流。當輸入整流電壓降至C1電壓以下時，Q1開始導通，產生一個幾百微秒長的脈沖。IC1的耦合使得Q1方波發生器作出響應。rms工作電壓只需要R1和R5.SMD的1206型電阻一般能承受rms為200V的電壓。本設計將R1和R5之間的輸入電壓一分為二，總額定電壓為rms值400V.D3用于將橋的電壓限制在22V,因此后面所有元件都有較低的額定電壓。22V齊納管可以箝位在30V,因此本設計使用了一只50V、470nF的陶瓷電容。陶瓷電容較電解電容或鉭電容有更好的可靠性，尤其是在高溫下。如果愿意使用更便宜更小的25V元件，可以將齊納管的電壓改為18V,仍保有不錯的安全邊際。R4用于限制LED上的峰值電流。對LED電流的主要限制是整流AC輸入的斜率。緩慢的斜率使得C1釋放儲存的能量時，Q1不會產生電流尖峰。

可以在LTspice Version IV中仿真此電路的運行（圖2與參考文獻2）。在230V、50Hz下，仿真顯示在光耦LED上有一個17mA的峰值。仿真在90V~250V（50Hz和60Hz）輸入時都有好的結果。在110V、60Hz輸入時，LED電流峰值為8.5mA,因此IC1仍能工作。如果需要更高的LED驅動電流，可以減小R3的值，或增加C1的值。

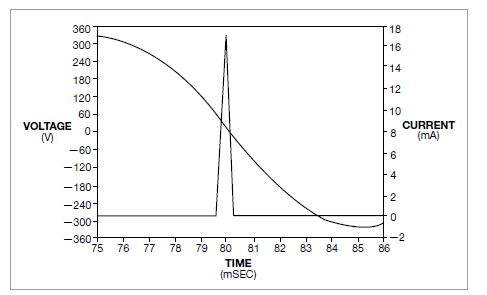

圖2,這是個LTspice仿真，當輸入電壓跌穿0V時，LED電流產生一個脈沖，其邊沿領先和滯后于交越點。光耦LED的峰值電流為17mA

[page]
對一個實際電路的測試表明與仿真有很好的相關性（圖3）。用一個5V邏輯電源驅動絕緣輸出，可獲得好的脈沖波形（軌跡1）。為保證安全，主輸入端通過一個15V隔離變壓器送至示波器（軌跡2）。用示波器的余輝特性可以顯示出過渡的零交越點（圖4）。這種方案能夠精確地測量出與輸入零交相關的脈沖時序。
