機遇與挑戰：

• TSV 3D IC技術發展速度相當緩慢
• TSV 3D IC面臨諸多挑戰
• 2016年將完成多種半導體異質整合水平


TSV 3D IC技術雖早于2002年由IBM所提出，然而，在前后段IC制造技術水準皆尚未成熟情況下，TSV 3D IC技術發展速度可說是相當緩慢，DIGITIMES Research分析師柴煥欣分析，直至2007年?yáng)|芝(Toshiba)將鏡頭與CMOS Image Sensor以TSV 3D IC技術加以堆棧推出體積更小的鏡頭模塊后，才正式揭開TSV 3D IC實用化的序幕。

于此同時，全球主要芯片制造商制程技術先后跨入奈米級制程后，各廠商亦警覺到除微縮制程技術將面臨物理極限的挑戰外，研發時間與研發成本亦將隨制程技術的進步而上揚，因此，包括IBM、三星電子(Samsung Electronics)、臺積電(TSMC)、英特爾(Intel)、爾必達(Elpida)等芯片制造商皆先后投入TSV 3D IC技術研發。

至2011年第4季，三星與爾必達分別推出采TSV 3D IC同質整合技術高容量DRAM模塊產品，并已進入送樣階段，臺積電則以28奈米制程采半導體中介層(Interposer)2.5D技術為賽靈思(Xilinx)制作出新一代現場可程序邏輯門陣列(Field Programmable Gate Array；FBGA)產品。

然而，柴煥欣說明，各主要投入TSV 3D IC半導體大廠除面對晶圓薄型化、芯片堆棧、散熱處理等相關技術層面的問題外，隨TSV 3D IC技術持續演進并逐漸導入實際制造過程中，前段與后段IC制程皆出現更多隱藏于制造細節上的問題。

加上就整體產業鏈亦存在從材料、設計，乃至生產程序都尚未訂出共通標準，而晶圓代工業者與封裝測試業者亦無法于制程上成功銜接與匯整，都將是造成延誤TSV 3D IC技術發展與市場快速起飛重要原因。

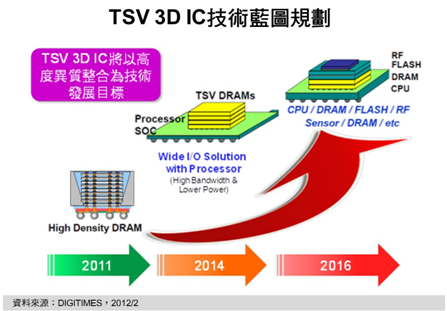

綜合各主要芯片制造商技術藍圖規畫，2011年TSV 3D IC是以同質整合的高容量DRAM產品為主，至2014年，除將以多顆DRAM堆棧外，尚會整合一顆中央處理器或應用處理器的異質整合產品。柴煥欣也預估，要至2016年，才有機會達到將DRAM、RF、NAND Flash、CPU等各種不同的半導體組件以TSV 3D IC技術整合于同1顆IC之中異質整合水平。
