    智能電飯煲的設計解決方案

    發布時間:2011-03-14 來源:EDN電子設計技術

    智能電飯煲的中心議題:
    • 主控制電路設計
    • 顯示電路設計
    • 電源電路設計
    • 溫度采集部分電路設計
    • 軟件設計
    智能電飯煲的解決方案:
    • SPMC65P2404A芯片對電飯煲的過程進行控制

    1 引言
    目前,市場上的電飯煲大部分采用機械式或者是采用固定功率的方式加熱,能源利用率低,功能單一,難以滿足人們日益增長的生活需求。因此,開發功能齊全,安全可靠的微電腦電飯煲是非常用必要的。電飯煲從機械式原理到現在的智能電飯煲,期間經歷了很多的階段。電飯煲發揮高新技術上風,以美味炊煮為主導,使產品更加豐富與時尚化,現已形成微電腦、電腦與機械三大類型、十大不同款式。機械電飯煲固然價格方面體現它的上風之外,其他方面就很難滿足人們對現代生活高品質的需求。微電腦或電腦控制的智能電飯煲符合現代人的要求,人性化的界面設計,使得人們一眼看出當前工作狀態,讓您更安心,各種烹調過程全部由電腦自動控制,并且大多的智能電飯煲采用太空“黑晶”內膽,超硬耐磨,恒久美觀,所有的這些特點符合現代人的省時、省力、耐用的觀念。

    本文主要先容利用SPMC65P2404A芯片來對電飯煲的過程進行控制,SPMC65P2404A是凌陽公司的8位元單片機,最高工作頻率為8MHz,工作電壓2.5V~5V,有192字節的RAM和4K字節的OTP ROM,有23個可編程IO口,8通道10位A/D轉換器,2通道8位定時/計數器,2通道16位定時/計數器,1個12位PWM輸出口,有低電壓、上電、看門狗、外部信號、錯誤地址復位,并且有一個蜂叫器輸出口。

    2 總體方案先容
    利用凌陽8位MCU設計的智能電飯煲控制系統原理框圖如圖2-1所示,通過按鍵來選擇功能模式、顯示電路完成顯示當前狀態和定時時間;通過溫度傳感器來對溫度進行采樣;通過MCU的控制終極實現對繼電器的控制,從而來控制對加熱盤的加熱與否,電源部分完成對單片機系統和外圍電路提供5V電源,并且對加熱盤進行加熱。


    3 系統硬件設計

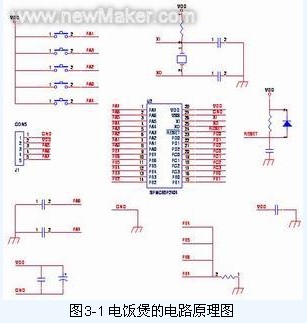

    1、由單片機SPMC65P2404A控制的電飯煲的硬件原理圖如圖3-1所示,它包括按鍵輸進部分,溫度檢測輸進電路,復位和晶振電路,PA6、PA7完成對頂蓋和底盤的溫度的檢測,PA5完成對繼電器的控制,SPMC65P2404A是系統的核心部分。



    芯片特性簡
    SPMC65P2404A是凌陽公司的8位元單片機,最高工作頻率為8MHz,工作電壓2.5V~5V,有192字節的RAM和4K字節的OTP ROM,有23個可編程IO口,8通道10位A/D轉換器,2通道8位定時/計數器,2通道16位定時/計數器,1個12位PWM輸出口,有低電壓、上電、看門狗、外部信號、錯誤地址復位,并且有一個蜂叫器輸出口……。利用這些資源,能夠實現電飯煲的功能。

    2、顯示電路:

    顯示電路由共陽極數碼管和10個LED組成,通過單片機位選和所送的數據來點亮相應的LED和數碼管的顯示狀態。其電路原理圖如圖3-2所示:

    [page]

    3、電源電路:

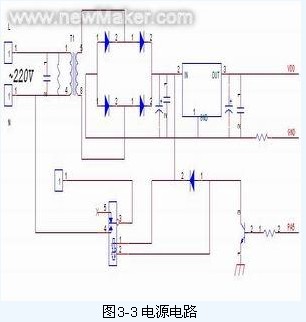

    電源部分為單片機提供+5V的直流穩壓源,并且通過降壓、整流、濾波之后的+14V電壓對繼電器進行供電,通過控制三極管射極的導通與否來控制繼電器的工作狀態。電源電路原理圖如圖3-3所示:


    4、溫度采集部分電路圖:

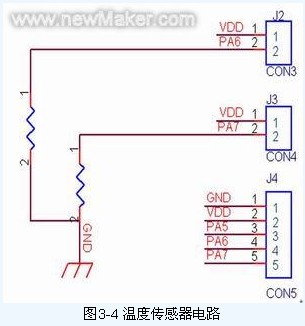

    J2和J3是溫度傳感器的兩個接口,其中J2和J3分別是頂蓋和底盤溫度傳感器的接口,單片機檢測的信號實際上是與溫度傳感器分壓的電阻的電壓值,由于溫度傳感器的電阻值會隨溫度的上升而減小,所以分壓電阻的電壓值間接反映了某一時刻的溫度,電路原理圖如圖3-4所示:


    4 系統軟件設計

    4.1 主程序流程

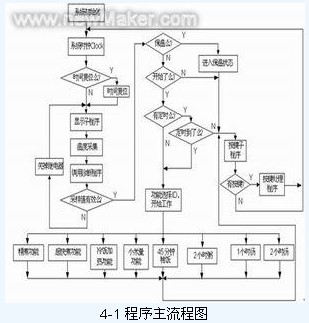

    從樣機分析中大致設計整個系統,整個系統輸進包括2個溫度傳感器,5個按鍵;輸出包括2位七段數碼管、10個發光二極管、繼電器控制信號等。根據控制功能,將程序設計為幾個主要的模塊,程序主流程見圖4-1所示:


    4.2 子程序先容

    1、 診斷子程序
    診斷程序主要進行溫度采集并判定傳感器是否良好,主要對2個溫度傳感器連續檢測20次,若測到的數據不在范圍內(溫度范圍:-10℃~160℃),則表明傳感器短路或斷路錯誤,數碼顯示“E”,并禁止按鍵操縱。

    2、 鍵盤掃描子程序

    程序每循環一次掃描一次鍵盤,假如掃描到有鍵按下,則暫存鍵值,假如連續5次掃描到的鍵值都一樣,則以為是穩定的鍵值。

    3、 系統共有5個按鍵,在不同的狀態下,每個鍵只要輕按一次就有效
    系統的五個鍵接于PA1 、PA3、PA2 、PA0、PA4,假如按鍵值有效則返回值的相應位為0,否則相應位為1。

    4、 溫度采集子程序
    熱敏電阻靈敏度高,為了防止干擾及其它原因導致測出的溫度值變化太快,引起控制部件頻繁動作,溫度采集采用滑動均勻值濾波方法。即在同一個通道上連續采集三個數據,取其中的中間值。

    5、 顯示子程序

    系統共有2位七段數碼管顯示及10個發光二極管顯示。數碼管主要有6種狀態需要顯示:待機狀態、出錯顯示、燜飯、保溫、煮飯中及定時時間顯示。發光二極管顯示所選擇的功能、開始及保溫狀態。功能顯示需采用輪循方式,在按下開始鍵之前,開始燈閃爍。進進保溫狀態后,保溫指示燈亮。LED顯示程序由位碼掃描子程序及數碼顯示狀態選定子程序組成。
