    ST發布高性能功率封裝 可提高M(jìn)Dmesh V功率密度

    發布時間:2010-05-12 來源:電子元件技術網

    STL21N65M5產品特性:
    • 將提高意法半導體最新的MDmesh™ V功率MOSFET技術的功率密度
    • 尺寸僅為8x8mm
    應用范圍:
    • 功率MOSFET


    功率半導體廠商意法半導體推出一款先進的高性能功率封裝,這項新技術將會提高意法半導體最新的MDmesh™ V功率MOSFET技術的功率密度。

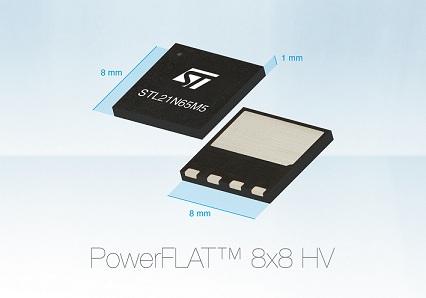

    在一個尺寸僅為8x8mm的無引腳封裝外殼內,全新1mm高的貼裝封裝可容納工業標準的TO-220大小的裸片,并提供一個裸露的金屬漏極焊盤,有效排除內部產生的熱量。薄型封裝將使設計人員能夠設計更薄的電源外殼,為當今市場提供緊湊時尚的新產品。客戶可從兩個公司獲得這款新的標準產品:意法半導體和英飛凌(Infineon Technologies)均將推出采用這個創新封裝的MOSFET晶體管,意法半導體的產品名稱是PowerFLAT™ 8x8 HV,英飛凌的產品名稱是ThinPAK 8x8,從而為客戶提供高品質雙貨源供貨。

    新封裝的纖薄外形和優異的散熱性能,結合意法半導體MDmesh V技術的無與倫比的超低單位裸片面積導通電阻RDS(ON) ,可大幅提高功率器件的功率密度和可靠性,節省印刷電路板空間。意法半導體將在現有的MDmesh V 產品陣容內加入PowerFLAT 8x8 HV封裝的MOSFET,目前已發布該系列首款產品:650V STL21N65M5。

    意法半導體功率晶體管產品部市場總監Maurizio Giudice表示:“我們與英飛凌的合作卓有成效,已開發出一項高性能封裝技術,我們的客戶可以獲得尖端的應用設計和全球兩大功率半導體廠商支持的芯片封裝。這項具有突破性的封裝技術結合意法半導體獨有的業內最先進的MDmesh V制程,我們的全新MOSFET將提供相同額定電壓產品中最高的功率密度和能效。”

    STL21N65M5的主要特性:
    • RDS(ON):0.190?
    • 最大額定輸出電流 (ID):17A
    • 結到外殼熱阻率(Rthj-c):1.0 ºC/W
    采用PowerFLAT 8x8 HV封裝的STL21N65M5現已提供樣片,量產定于2010年7月。

    關于意法半導體的MDmesh™ V技術:

    MDmesh V是意法半導體的新一代多漏極網格技術,該項技術可最大限度地降低導通損耗,同時不會對開關性能產生很大的影響。采用這項技術的MOSFET能夠讓設計人員符合對電子產品能效有更高要求的環保設計法規,還能讓他們有機會在再生能源等新興產業中尋找市場機遇,因?yàn)樵谌虬l(fā)展新興產業的浪潮中,最大限度地降低功率轉換損耗是降低每瓦成本的關鍵所在。

    MDmesh V架構改進了晶體管的漏極結構,可有效降低漏源電壓降,結果,裸片單位面積的導通電阻非常低,尺寸小的器件也能取得超低的通態損耗。事實上,在采用TO-220標準封裝的650V MOSFET產品中,MDmesh V取得了世界最低的 RDS(ON) 記錄。

    MDmesh V 器件的柵電荷量(Qg)也很低,在高速開關時能效優異,RDS(ON) x Qg 性能因數 (FOM)很小。新產品650V的擊穿電壓高于競爭品牌的600V產品的擊穿電壓,為設計工程師提供了十分寶貴的安全裕量。這些器件的 Vdss額定擊穿電壓很高,具有出色的耐dV/dt斜率能力,并100%經過雪崩測試。另一項優勢是,整齊的關斷波形有助于簡化柵極控制,降低對EMI濾波的要求。

    現已上市的MDmesh V技術產品采用各種工業標準封裝,包括TO-220、TO-220FP、I2PAK、TO-247和Max247。
    要采購?fù)鈿っ矗c(diǎn)這里了解一下價格!
