今天，工廠級的網絡系統需要與集中過程控制和制造執行系統聯通。隨著以太網連接能力的日益增強，互聯網協議（IP）正成為兩個領域之間數據傳輸?shù)臉藴史椒ā?br />
對于20世紀80年代的電子電氣行業來說，電子工業協會（EIA）是互聯標準的主要制定者，比如RS-232、RS-422/423以及RS-485都是來源于此。隨著1989年ANSI/TIA/EIA-568-B商業建筑通訊標準的簽署，EIA（后來成為電信行業協會TIA的一部分）幫助建立了一個可以實現互操作的基礎架構，用于語音和數據通訊線纜。現在，新起草的標準方案在2008年通過最后的審查，預計在2009年發布，可望應用于未來制造環境下的以太網。
TIA創建的TIA-1005，是面向工業安裝的全新結構化布線理念。在2008年的8月，它還被稱為標準提案3-4822-H：面向工業的電信基礎架構標準。這項提案需要經過TIA-TR-42.9工作組的投票，基于下列的現有協議：
■ANSI/TIA/EIA568-B和-606-A；
■TIA-569-B；
■ANSI-J-STD-607-A；以及
■ISO/IEC11801和24702。
環境方面的參考包括IEC60721-x和IEC60654-x。
新標準的目的是驅動工業建筑內部及建筑物之間的電信線纜基礎設施的規劃和安裝。它也設計用于危險環境下可能暴露的電纜以及特殊的線纜系統的要求。
與TIA-568-B相比，最大的改變在于將雙絞線安裝到自動化孤島，這將以太網的帶寬限制在10或者100Mbps。提案所涉及的全新結構化布線理念（與TIA-568B不同）也包括如下元素：自動化孤島、自動化出口和線纜、用于自動化孤島的Category6或者更好的線纜、環境擔憂的定義以及MICE表格。

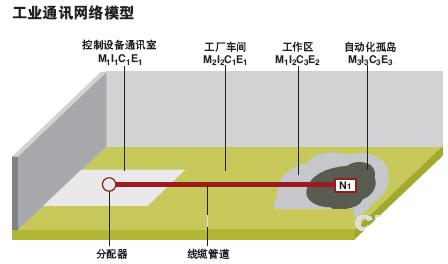

MICE表格，正如模型中所示，設計用于更好的理解自動化孤島代號、線纜設計以及性能要求。“MICE”指的是線纜需要面對的四類環境問題：機械問題（振動/撞擊/沖擊）；準入等級（與IP或者NEMA要求類似）、氣候和化學問題以及電磁問題。具有復雜環境的三種基本工業區域根據MICE的限制被劃分了等級（分別是1、2和3）：
■工廠車間是MICE1或者2
■工作區是MICE2或者3
■自動化孤島是MICE3。
創建MICE表格的目的在于更好的理解自動化孤島代號、線纜設計以及工廠車間網絡系統性能要求。
當布線至實際機器位置或者加工中心時，兩類不同的區域需要被確定。首先是工作區，這里通常可以安放人機界面或者控制層硬件。其次是自動化孤島，也就是實際機器所在地。后者的環境十分惡劣，與TIA-568的標準差異也最大。
自動化的嚴酷環境尤其需要堅固的出口和線纜連接器（堅固的連接器可能也是到處都需要）。這里的連接器在一般線纜和自動化孤島之間充當接口，它們是八位模塊化的設備，可以支持100-ohm平衡型雙絞線，滿足ANSI/TIA/EIA-568-B.2標準對于Category6或者更高等級的要求。
連接器有兩個版本，一個是非密封版本，每個100-ohm，4鉸線可以連接8位連接器。另外一個密封版本，每一個100-ohm，4鉸線可以使用IEC61076-3-106的連接器封裝變量1。近“LC”型光纖連接器現在也已經上市了，需要100BASE-T以太網，EC61076-2-100中定義的M12-4D編碼連接器也可以使用。
M12-4D編碼連接器用于將自動化孤島上的機器連接到電信出口。這也用于堅固型開關和路由器的主連接。
4相連接的線纜最少應該達到Category5e，而超過4相連接的線纜要達到Category6。雙線連接器和雙線線纜一般使用密封接口，用于將自動化孤島上的機器連接到電信出口。
總而言之，下面的這些關鍵因素使TIA-1005確實成為適用于工廠環境的標準，而這些是TIA-568-B所不具備的：
■允許雙線線纜系統；
■確定自動化孤島；
■確定自動化出口和線纜；
■標明用于自動化孤島的Category6等級或更佳的線纜；
■確定環境需要擔憂的因素，填充MICE表格（參考TIA-568-C）中的各項。
標準草案的投票最近已經通過了最后審議，將于2009年發布，這意味著工廠工程師、自動化專家和電氣人員可以期待一種新型工具，用于在制造環境下創建可互操作的架構用于語音和數據通訊的布線。
