具有0.3 pF的極低容值- 占位僅有0.6mm x 1.0mm
- 高的對地絕緣阻抗
- 泄露電流小于0.1µA
- 便攜式游戲機、數碼相機、MP3播放器和手機等設備

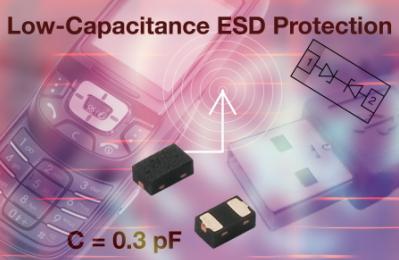

日前，Vishay推出采用LLP006封裝的新款雙向?qū)ΨQ(chēng)(BiSy)單線ESD保護二極管 --- VBUS05L1-DD1-G-08。小尺寸的VBUS05L1-DD1-G-08具有0.3 pF的極低容值，可保護便攜式電子設備中的天線、USB 3.0和HDMI端口免受瞬態電壓信號的損害。
VBUS05L1-DD1-G-08的占位僅有0.6mm x 1.0mm，封裝的厚度小于0.4mm，因此在便攜式游戲機、數碼相機、MP3播放器和手機等設備中進行有源ESD保護時，只需要很小的電路板空間。
在5.5V工作電壓下，二極管具有很高的對地絕緣阻抗，泄露電流小于0.1µA。任何超過8.4V、1mA的典型反向擊穿電壓的瞬態電壓信號都將被“鉗位”，或者短路到地。器件在1A電流下的最大鉗位電壓為14V。
由于LLP1006采用了短引線和小封裝，二極管的線路感值是非常低的，能夠?qū)SD沖擊等快速瞬態沖擊進行鉗位，并且只有很小或沒有過沖。
按照per IEC 61000 4 2規范，VBUS05L1-DD1-G-08能夠在±9kV (空氣和接觸放電)條件下對一條數據線進行瞬態保護。器件是無鉛的，符合RoHS 2002/95/EC和WEEE 2002/96/EC規范。為降低生產成本，可以用標準的視覺檢查對二極管的焊接情況進行檢查，而不需要進行X射線檢查。
新的VBUS05L1-DD1-G-08現可提供樣品，并已實現量產，大宗訂貨的供貨周期為八周到十周。
