中心論題：

• 介紹接地電阻測試儀
• 接地電阻測試與發展

解決方案：

• 20世紀90年代鉗口式地阻儀的誕生
• 只要鉗住接地線或接地棒就能測出其接地電阻

接地電阻測試儀是檢驗測量接地電阻的常用儀表，也是電氣安全檢查與接地工程竣工驗收不可缺少的工具，近年來由于計算機技術的飛速發展，因此接地電阻測試儀也滲透了大量的微處理技術，其測量功能、內容與精度是一般儀器所不能相比的。目前先進的電阻測試儀能滿足所有接地測量要求。運用新式鉗口法，無須打裝樁防線進行在線直接測量。一臺功能強大的地阻測試儀均由微處理控制器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并具有數值保持及智能提示等獨特功能。

接地電阻測試與發展
最初人們對接地電阻的測量是用伏安法，這種實驗是非常原始的。用安培計、伏特計的測量方法，在測定電阻時須先估計電流的大小，選出適當截面的絕緣導線，在預備實驗時可利用可變電阻R調整電流，當正式測定時，則將可變電阻短路，由安培計和伏特計所得的數值可以算出接地電阻。

伏安法測量地阻有明顯不足之處，煩瑣、工作量大。試驗時，接地棒距離地極為20～50m，而輔助接地距離接地至少40～100m。另外受外界干擾影響極大，在強電壓區域內有時簡直無法測量。

20世紀五六十年代前蘇聯的E型搖表代替了伏安法，攜帶方便，又是手搖發電機，因此工作量比伏安法簡單。

20世紀70年代國產接地電阻儀問世，如：ZC-28，ZC-29，無論在結構、體積、重量、測量范圍、分度值、準確性，都要勝于“E”型搖表。因此，相當一段時間內接地電阻儀都以上海六表廠生產的ZC系列為典型代表。上述儀器由于手搖發電機的關系，精度也不高。

20世紀80年代數字接地電阻儀的投入使用給接地電阻測試帶來了生機，雖然測試的接線方式同ZC系列沒什么兩樣，但是其穩定性遠比搖表指針式高得多。

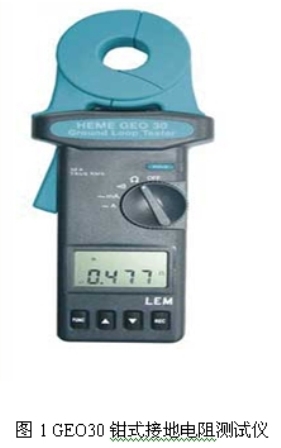

而真正接地電阻儀的一個創舉是在20世紀90年代鉗口式地阻儀的誕生，它打破了傳統式測試方法。如福祿克公司生產的GEO30鉗式接地電阻測試，其最大特點是不必輔助地棒，只要鉗住接地線或接地棒就能測出其接地電阻。上述地阻測試儀屬單鉗口形式，具有的快速測試、操作簡單等優點，但也存在精度不高的缺點，特別是接地電阻在小于0.7Ω以下，無法分辨。單鉗口式地阻儀主要用于檢查在地面上相連的多電極接地網絡，通過環路地阻查詢各接地電阻測量。GEOX雙鉗口接地電阻儀測量范圍和精度均有所提高，比較完善地結合了傳統伏安法測量的特點與鉗口法新技術原理，再運用先進的計算機控制技術，從而成為當代首屈一指的智能型接地電阻測量儀。它具有精度高，功能齊全，操作簡便的特點，可廣泛應用于電力電信系統、建筑大樓、機場、鐵路、油槽、避雷裝置、高壓鐵塔等接地電阻測量。目前在國內郵電、電力、航空等行業都進行了配置。
