    你的位置:首頁 > EMC安規 > 正文

    電容的尺寸、耐壓值、方向,這些參數該如何選擇?

    發布時間:2019-09-09 責任編輯:wenwei

    【導讀】電容的尺寸:對于陶瓷電容和鉭電容,其尺寸和電阻一樣,小尺寸的用英制,0201、0402、0603、0805,大尺寸的用公制,如2520、3525等。對于柱狀的電解電容,一般是用“直徑x高度”的方式來描述尺寸。

    因此硬件設計的時候,要考慮預留的電容的尺寸盡可能的大。如果你預留6x11的位置,一般最大也就用100uF 25V的了,想換小的節省成本沒有問題,但想換大的就很難了,電容廠家做不出來6x11的470uF 25V的電容。同樣的問題在陶瓷電容上也需要注意,例如預留一個0805的電容,一般最大也就能貼22uF 6.3V的了,想要更大容值或更高電壓就很難找到物料了。

    電容的尺寸、耐壓值、方向,這些參數該如何選擇?
    不同尺寸的電解電容

    電容的尺寸、耐壓值、方向,這些參數該如何選擇?

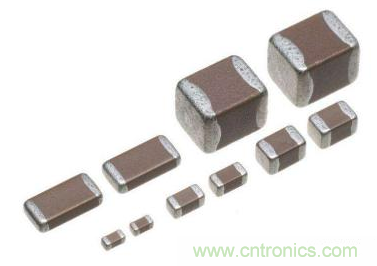

    不同尺寸的陶瓷電容

    電容的尺寸、耐壓值、方向,這些參數該如何選擇?
    不同尺寸的鉭電容

    電容的耐壓值,在弱電領域主要有4V、6.3V、10V、16V、20V、25V、35V、50V這些檔位。上百伏的電容主要用在強電上。耐壓值的選擇非常非常重要,選錯了會有生命危險。

    如果把25V的電容,用在50V的電源上,會怎么樣?陶瓷電容有機會扛得住,也可能被燒掉短路了。電解電容一般扛不住,直接擊穿短路或干脆爆炸了。鉭電容一定扛不住,升起一團煙火就燒掉了。

    硬件設計選擇電容的時候,務必要考慮清楚線路的最高電壓,通常是折半使用,就是電容耐壓值要達到線路電壓的2倍或更多。例如5V電源上的電容要選擇10V的,而不是6.3V的。20V的電源上的電容要選擇50V的電容,而不是35V的。

    經驗上看,陶瓷電容可以選擇略小一些的,因為陶瓷電容對高壓的耐受能力比較好。鉭電容一定要嚴格按照2倍以上來選擇,因為鉭電容比較容易被擊穿。電解電容推薦使用2倍以上,以避免供應商品質控制不嚴格帶來的隱患。

    電容的方向:陶瓷電容不分正負極,電解電容和鉭電容都有正負極的區分。如果接反了,就會擊穿然后起火或者爆炸。

    不巧的是,電解電容和鉭電容都是對稱的,正反都能焊接。在硬件設計的時候,要從原理圖、PCB上明確區分電解電容和鉭電容的正負極,不能畫反了。SMT貼片的時候也要注意不能反著貼。

    電容的尺寸、耐壓值、方向,這些參數該如何選擇?

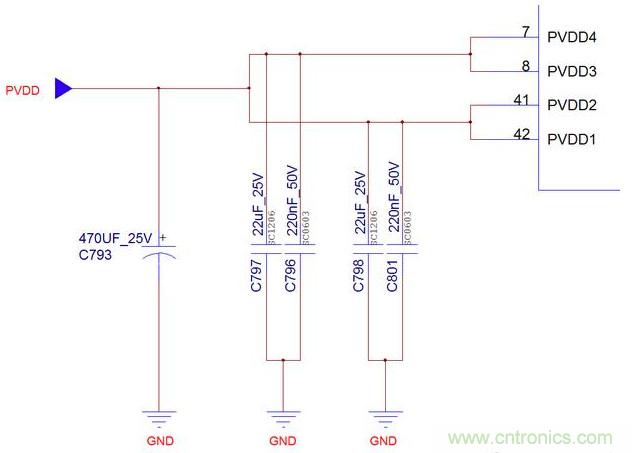

    電解電容的符號和陶瓷電容的符號

    電容的尺寸、耐壓值、方向,這些參數該如何選擇?
    電解電容有標識的是負極

    電容的尺寸、耐壓值、方向,這些參數該如何選擇?
    電解電容有標識的是負極

    電容的尺寸、耐壓值、方向,這些參數該如何選擇?

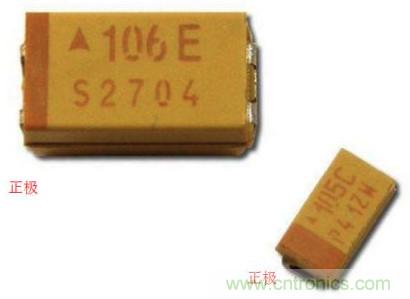

    鉭電容有標識的是正極

    電解電容有標識的是負極,鉭電容有標識的是正極。兩個是相反的。
