    詳解村田產品ESD保護裝置的構造和原理

    發布時間:2017-03-09 責任編輯:sherry

    【導讀】本文針對村田的陶瓷基體、半導體基體、各種ESD(靜電放電·浪涌)保護裝置·對策元件的構造和原理進行說明。

    陶瓷基體

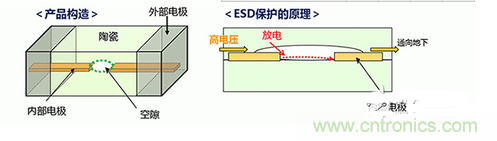

    村田提供的陶瓷基體ESD保護裝置使用被稱為「電極間放電方式」的機理。這個產品的內部電極是反向構造,通常是絕緣狀態,施加高電壓時,內部電極間產生放電,電流流入地下。產品的特性受內部電極間的距離和材料等控制。與電壓可變阻抗方式的抑制型相比,端子間靜電容量小,具有優良的循環耐性,主要用于智能手機的天線和高速數據通信線。
    詳解村田產品ESD保護裝置的構造和原理
    導體基體

    半導體基體的ESD保護裝置使用被稱為齊納二極管方式的機理。二極管是P型半導體(電子不足的狀態)和N型半導體(電子有余量的狀態)的結合物。
    詳解村田產品ESD保護裝置的構造和原理

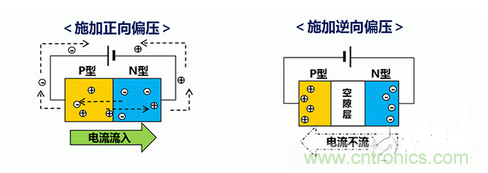

    二極管在P型半導體側連接正極(正向偏壓),電子受正極吸引,通孔受負極吸引,因此電流流入。另一方面,在N型半導體側連接正極(反向偏壓),電子受正極吸引,通孔受負極吸引,P型半導體和N型半導體之間產生空隙層,電流無法流入。
    詳解村田產品ESD保護裝置的構造和原理

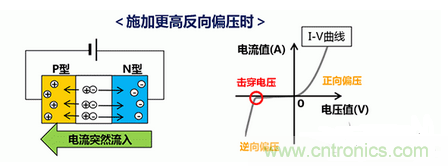

      但是,施加更高的反向偏壓時,在空隙層共同結合的電子被切斷,與其他電子的沖突不斷循環,電流突然流入。將這個突然流入的電流產生的電壓稱為擊穿電壓。
    詳解村田產品ESD保護裝置的構造和原理
      硅材料的ESD保護裝置利用了這個二極管的技術,施加大于擊穿電壓的過電壓(ESD),電流流入地下。與陶瓷基體的產品相比,端子間的容量變大,具有更好地ESD保護性能。

      結語

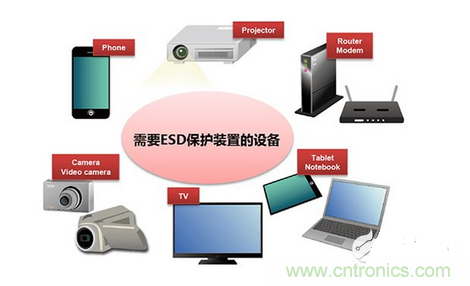

      即使只是說我們身邊存在的電子設備、電氣設備,需要ESD保護裝置的地方也有很多,使用合適的ESD對策與產品的穩定息息相關。村田的ESD保護裝置具有高性能、高可靠性,提供能夠符合各種設備·用途的豐富產品陣容。
