一、電磁兼容性(EMC)濾波器：兼顧高性能的緊湊設計

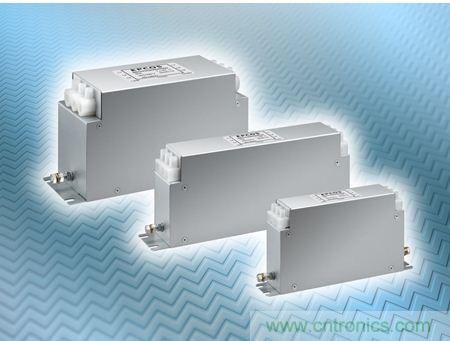

TDK集團近日針對變頻器應用發布了新系列超緊湊型，愛普科斯(EPCOS) 3線EMC濾波器。這類高性能濾波器適用于額定電壓530 V AC， 頻率50/60 Hz的電網。B84243A8*系列目前包含7種不同型號，適合3A至60A電流——基于額定溫度50°C。另外，該產品還具有尺寸極其緊湊的特點：取決于具體型號，尺寸一般為190 mm x 40 mm x 95 mm至250 mm x 85 mm x 120 mm。它采用內藏式連接以優化安裝支架的操作，非常適合安裝在開關柜或空間緊湊的應用場合。



該產品經過各類商用變頻器廣泛驗證，符合EN 61800-3 C1類（最高25米）和C2類（最高50米）關于變頻器EMC限值的規定。



除了出色的EMC性能外，這款愛普科斯 (EPCOS) 濾波器還擁有極短的放電時間。例如，在高達44A的電流下，可在1分鐘內獲得<60 V的殘余電壓。其中額定電流為3A的型號其泄漏電流低至不足2mA，滿足特殊插接設備對地漏電流的要求。而其他型號的泄漏電流則不超過5.1 mA，可以搭配敏感漏電保護裝置(RCD)使用。



另外，新款愛普科斯 (EPCOS) 濾波器滿足UL 508高達100kA短路耐受電流（SCCR）的規定。UL、CSA及ENEC認證正在申請中。





● 變頻器的進線濾波器





● 530 V AC額定電壓



● 出色的EMC性能



● 7種不同型號，適用于3A至60A電流



● 非常緊湊的尺寸：190 mm x 40 mm x 95 mm至 250 mm x 85 mm x 120 mm



● 低泄漏電流，僅1.9 mA至 5.1 mA

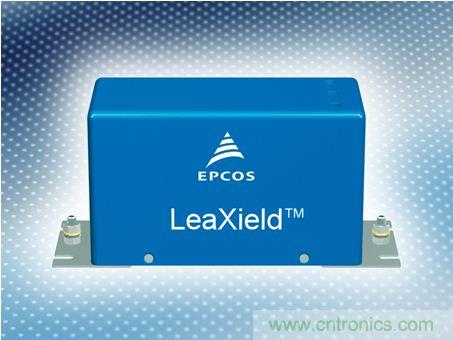

TDK集團近日發布了愛普科斯 (EPCOS) LeaXield有源濾波器模塊，該模塊提供了一種能最大限度減小變頻器系統漏電流的全新解決方案。過高漏電流會導致RCD（殘余電流檢測設備）觸發，這意味著在某些應有中不能使用低閾值（如30 mA）RCD，或需要付出昂貴的額外代價。LeaXield有源濾波器模塊可連接在RCD（殘余電流設備）和標準三相工業電網中變頻器的EMC輸入濾波器之間，無需其他電源。



LeaXield通過電流互感變壓器檢測負載側的共模電流。功放產生與漏電流反相的回饋電流，然后通過電容器饋入電源線，從而幾乎完全抵消漏電流。LeaXield專為頻率為50/60Hz、額定電壓為520 V AC，以及額定電流高達150 A的3相電網應用而設計。目前，新型有源濾波器可用于漏電流高達1000 mA的系統中。



除了最大限度降低漏電流，當頻率高達約500 kHz時，LeaXield有源濾波器模塊還可增強驅動系統的EMC性能；頻率為4 kHz時，該新型有源濾波器模塊可獲得高達30 dB的典型共模衰減值；頻率為10 kHz時，該衰減值為40 dB；頻率為150 kHz時，該衰減值為15 dB。



為了改善驅動系統的EMC和RCD兼容性，用戶可非常方便的將愛普科斯（EPCOS）LeaXield模塊安裝在現有的變頻系統中。此外，LeaXield可集成至新型EMC濾波器解決方案，以減少使用昂貴的共模電感。





● 長電機線纜的變頻器系統





● 補償高達1000 mA的漏電流



● 提高頻率為4kHz至約500kHz時的共模衰減

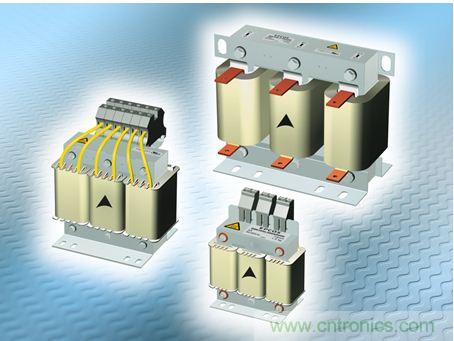

TDK株式會社推出了全新的愛普科斯(EPCOS)電機扼流圈，專用于變頻器的輸出端。電機扼流圈又名dv/dt扼流圈，專為520 VAC額定電壓而設計，電流范圍在8 A-1500 A之間，包含多種不同款型。該新系列產品B86301U*適用于電機頻率范圍為0 Hz-400 Hz，電纜長度為0 m-100 m的應用。其中，電流較小的扼流圈其開關頻率最高達16 KHz，電流超過500A的大型扼流圈其開關頻率則降到2.5 kHz。B86301U*系列扼流圈嚴格按照IEC 60076-6標準設計，采用通過UL認證的T-EIS-CF1電氣絕緣系統制成。



電機扼流圈為串聯扼流圈，流經電流為電機的總電流。扼流圈中的電感能有效降低變頻器輸出端的峰值電流以及浪涌電壓，從而避免電纜寄生電容發生劇烈充放電現象。電機扼流圈主要用于保護電機線圈免受峰值電壓的沖擊。





● 驅動電機變頻器



● 導線長達100 m的電機





● 適用電流范圍廣：由8 A 到 1500 A



● 額定電壓為520 VAC

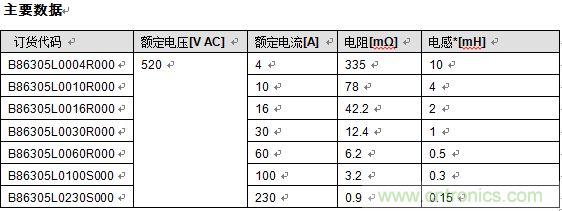

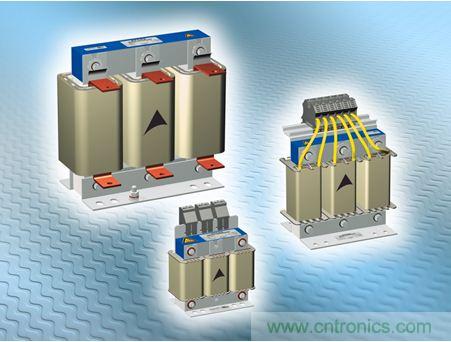

TDK株式會社推出了全新的愛普科斯 (EPCOS) B86305L*系列標準三相線路電抗器，用于帶整流級輸入的變頻器。該系列產品有7種型號，電流范圍為4 A至230 A。這些線路電抗器專為520 V AC額定電壓而設計，依電抗器型號不同，短路電壓為5%到6%，因此可以有效抑制變頻器引起的所有電磁干擾。



該全新線路電抗器系列還具有另外一個特征，那就是飽和磁感應強度較高。因此，其電感值在1.5倍額定電流情況下可保持不變，甚至在3倍額定電流下，電感值仍能保持在額定值的60%以上。B86305L*R000和S000系列電抗器是采用通過UL認證、符合F級要求的絕緣系統而制成，其中，額定電流小于60 A的產品使用的是銅繞組和夾型接線端子，額定電流為100 A至230 A的產品使用的則是鋁帶繞組和母線接線端子。





● 驅動器、水泵、電梯、空調和傳送系統的變頻器



● 三相電源





● 額定電壓：520 V AC



● 電流強度：4 A至230 A



● 1.5倍額定電流下，電感值恒定

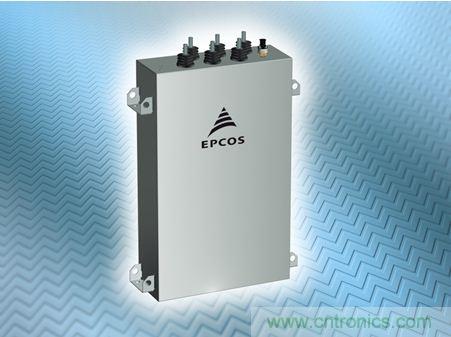

TDK株式會社擴展了旗下愛普科斯(EPCOS) 的MKK功率電容器產品系列，推出了MKK DCi-R系列新型產品。MKK DCi-R系列采用了樹脂浸漬技術，基于MKK DC系列氣體浸漬電容器和MKK DC-I系列油浸電容器的成熟技術而研發。新型B25640*電容器額定電容值為10000 μF，工作電壓高達4000 V DC，同時其能量密度也比氣體浸漬型電容器高10%。扁平卷繞技術確保了新型電容器具有高達95%的體積填充系數，進一步縮小了產品體積，實現緊湊化。此外，愛普科斯新型功率電容器設計牢固，可以承受高電壓和電流峰值，同時具有高電流性能。最后，MKK DC-I系列電容器出色的內部結構設計也使產品具有良好的散熱性能，確保內部熱點的熱量通過電容器外殼排出。



愛普科斯最新MKK DCi-R電容器具有出色的可靠性和長達40年的使用壽命，FIT值低于100，ESR值低至0.1 mΩ，ESL值低至20 nH。新型電容器具有自修復功能，主要應用于大型牽引變流器和HVDC系統等應用中。





● 牽引變流器和HVDC系統





● 與氣體浸漬型產品相比，能量密度高10%



● 電容值超過10000 μF



● ESR值低于0.1mΩ，ESL值低至20 nH



● 可承受高電壓和電流峰值，具有高電流性能

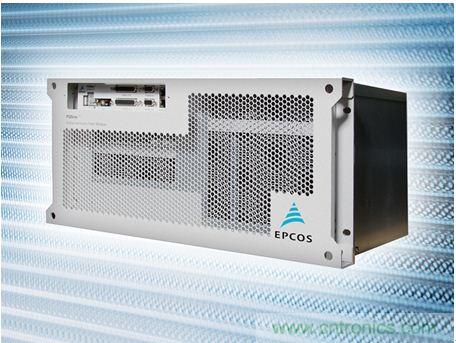

TDK公司近日發布了用于優化電能質量的新型愛普科斯 (EPCOS) PQSine系列有源諧波濾波器。其模塊化濾波系統是專為電壓為200 V AC至480 V AC ，主頻率為50/60 Hz 的3相有中性線或無中性線電網而設計。此外，PQSine有源諧波濾波器可以分析并消除至50次諧波。該新型濾波器系列具有多種型號可選，額定濾波電流最高可達600 A（步進值為60 A）。



PQSine有源諧波濾波器的核心單元是基于32位數字信號處理器 (DSP) 的控制器，且處理器運行時掃描頻率達48 kHz。新型濾波器性能一流，采用新研發的選擇性驅動控制 (SDC) 算法，比基于快速傅里葉變換 (FFT) 的傳統算法更快，響應時間僅為21μs。與典型的功率因數校正（僅校正感性負載）相比，PQSine有源諧波濾波器還能補償容性無源電力負載。新型濾波器不僅具備卓越的濾波性能，還能平衡所有相位的負載，其中4線制型號更是能校正中性線電流。此外，新型濾波器還配備7英寸或12.1英寸的TFT彩色觸摸屏，實現了人性化的用戶界面，便于設置參數并監控系統的操作。



PQSine有源諧波濾波器可改善電網的電能質量，其主要應用包括變頻器、UPS系統、數據中心和半導體行業的生產設備，以及光伏系統和風力渦輪機。此外，PQSine濾波器還適用于辦公建筑和購物中心。





● 電力濾波和補償裝置



● 工業電子應用，如變頻器、UPS系統、數據中心、半導體生產設備以及光伏系統和風力渦輪機



● 辦公建筑和購物中心





● 可消除高達50次諧波



● 平衡所有相位的負載



● 模塊化系統，具有多種濾波電流（步進值為60 A）型號可選



● 感性和容性負載補償



來源：電子技術設計。
