1 接到對衛星地球站監測任務

黑龍江省氣象局請求黑龍江省無線電監測站對佳木斯四豐山衛星地 球站進行電磁環境測試。該站是接收我國風云－3號極軌氣象衛星的地球站，也是我國風云－3號應用系統一期建設工程中三個國內輔助站之一。其主要作用是全方 位、全角度跟蹤風云－3號極軌衛星，配合喀什、拉薩站以及瑞典站接收、下載風云－3號氣象數據。也就是說，佳木斯四豐山地球站的天線要不斷地調整方位角、 仰角來跟隨風云－3號極軌衛星的運行軌跡。因此對該地球站的電磁環境測試也比通常所測試的固定方位角、仰角的地球站的測試要復雜得多。

2 確定衛星地球站監測方案

此次測試要求無線電監測人員至少在24小時內不間斷地利用測試設備在地球站天線位置對仰角為0度、5度、10度、15度、20度、25度，方位 角0度至360度范圍內（方位角每5度取樣一次）分別用水平、垂直極化方式對L波段和X波段進行測試。由于測試要求復雜、環境惡劣、時間長、數據采樣多等 因素，對監測設備的自動化程度要求高，特別是對儀器儀表的抗低溫性能、持續長時間工作等性能都提出了很高的要求。

針對這種復雜的測試要求以及測試點的地理環境和天氣狀況，如果采用手動調整測試天線的方位角、仰角將給測試工作帶來巨大的工作量，而且手動調整 測試天線方位角、仰角的精度差、效率低，特別是在夜間低溫測試時，還需要架設照明設施、取暖等設施。因此，無線電監測人員決定使用電磁環境自動測試系統。

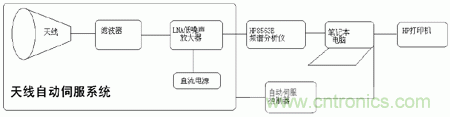

電磁環境自動測試系統由天饋系統、電子伺服系統、軟件控制系統等組成。它可以控制轉臺以多種方式運動，也可以按照設定的時間間隔和角度間隔有規律地進行掃描，適用于對極軌衛星地球站的電磁環境測試和對衛星信號追蹤測量。

3 開展地球站電磁環境監測工作

3.1 測試前的干擾源調查

在進行電磁環境測試前，測試小組首先對佳木斯四豐山地區的微波設置情況進行了調查。這也是對該地球站干擾源的調查。佳木斯無線電管理處、佳木斯 無線電監測站和黑龍江無線電監測站共同合作，發現在距離測試點北方4公里處有佳木斯至鶴崗的微波鏈路（其具體頻率為 8029.37MHz／7777.35MHz）,以及佳木斯至湯原的微波鏈路（頻率為8088.67MHz／7836.65MHz）。這兩條微波鏈路均為 廣播電視部門設置的傳輸廣播電視節目的微波。

2007年10月12日上午9時，測試小組到達佳木斯市四豐山氣象衛星地球站，在測試點樓頂架設了帳篷，安裝了電磁環境測試系統（見圖1）。


3.2 逐步開展電磁環境測試

首先對L波段進行電磁環境測試。測試小組重點對1698MHz～1710MHz頻段進行了測試，設定自動測試系統在規定的仰角、方位角范圍內每 5度取樣一次，測試持續時間為2分鐘，并分別用水平極化、垂直極化兩種極化方式進行測試，自動存儲頻譜圖，測試時分辨率帶寬RBW＝10kHz、視頻帶寬 VBW＝10kHz(等同于12kHz)。但本次測試并未發現干擾信號，背景場強也低于地球站天線口面允許的干擾場強，符合國標GB13615-92《地 球站電磁環境保護要求》的規定。

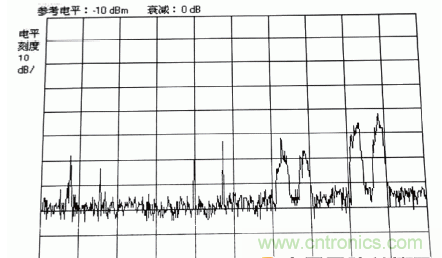

10月12日14時，測試小組開始對X波段7720MHz～8500MHz頻段頻率進行電磁環境測試，同樣設定自動測試系統在規定的仰角、方位 角范圍內每5度取樣一次，測試持續時間為2分鐘，并分別用水平極化、垂直極化兩種極化方式進行測試。在仰角為0度測試，在方位角360度范圍內未發現異 常，然而當測試天線調整到5度時則發現若干不明干擾信號。測試人員利用筆記本電腦控制HP8563E頻譜儀對每個不明信號進行長時間采樣，并不斷調整測試 天線的方位角和仰角以及極化方式，找到信號最大點再進行細化分析，同時對所有采樣信號頻譜進行存儲，打印干擾信號的典型頻譜圖。經過此次測試，監測人員在 X波段共發現8個干擾信號，如圖2所示。

[page]
(1) 7777.35MHz信號

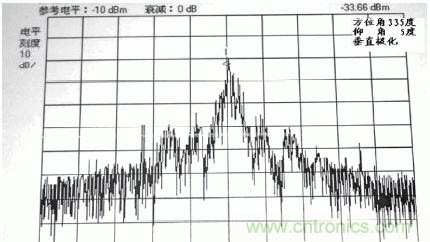

該信號帶寬為20MHz，最大電平為－33.66dBm，高出頻譜儀最小允許值52.34dB。其方位角為335度，仰角為5度，屬垂直極化信號，是鶴崗—佳木斯廣電模擬微波鏈路落入風云－3號衛星頻帶造成的同頻干擾信號，如圖3所示。

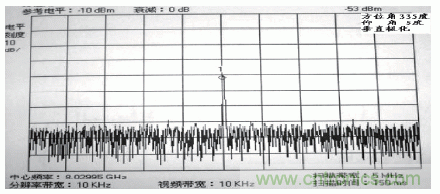

(2) 8029.37MHz信號

該信號為單載波信號，最大電平為-53dBm，高出頻譜儀最小允許值33dB。其方位角為335度，仰角為5度，屬垂直極化，為佳木斯—鶴崗廣電微波鏈路落入測試頻段7720MHz～8500MHz引起的，如圖4所示。

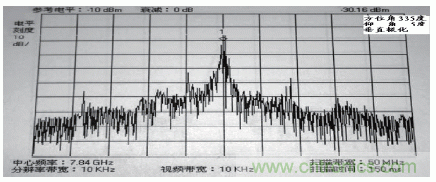

(3) 7836.65MHz信號

該信號帶寬為20MHz,最大電平為-30.16dBm，高出頻譜儀最小允許值55.84dB。其方位角為330度，仰角為5度，屬垂直極化，為湯原—佳木斯廣電微波鏈路落入測試頻帶造成的同頻干擾，如圖5所示。

(4) 8088.67MHz信號

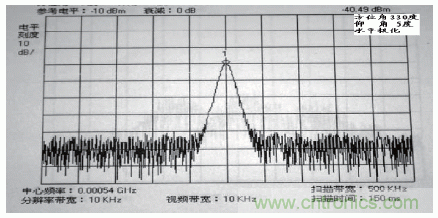

該信號為單載波信號，最大電平為-40.49dBm, 高出頻譜儀最小允許值45.51dB。其方位角為330度，仰角為5度，屬水平極化，為佳木斯—湯原廣電微波鏈路落入測試頻段7720MHz～8500MHz造成的，如圖6所示。

(5) 8.2112GHz信號

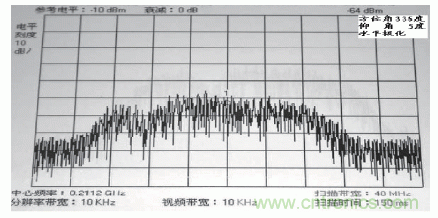

該信號帶寬為30MHz，其最大電平為－64dBm，高出頻譜儀最小允許值22dB。該信號最強點方位角為335度，仰角為5度，屬水平極化，為數字微波鏈路頻率落入風云－3號衛星頻帶引起的同頻干擾，如圖7所示。

[page]
(6) 8.2544GHz信號

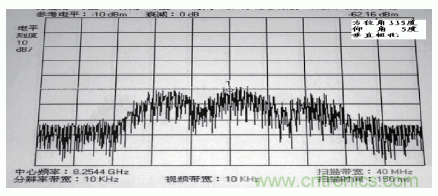

該信號帶寬為30MHz，其最大電平為-62.16dB，高出頻譜儀最小允許值23.84dB。該信號最強點方位角為335度，仰角為5度，屬水平極化，為數字微波鏈路落入風云－3號衛星頻帶引起的同頻干擾，如圖8所示。

(7) 8.36GHz信號

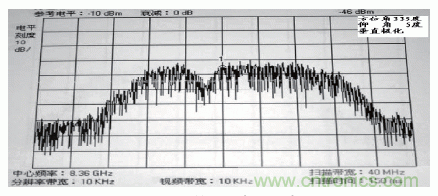

該信號帶寬為30MHz，其最大電平為-46dBm，高出頻譜儀最小允許值40dB。該信號最強點方位角為335度，仰角為5度，屬水平極化，為數字微波鏈路頻率落入測試頻段7720MHz～8500MHz引起的，如圖9所示。

(8) 8.41GHz信號

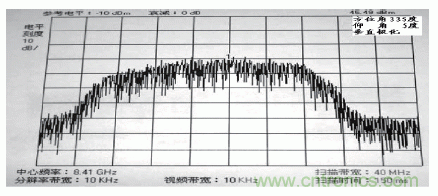

該信號帶寬為30MHz，其最大電平為-45.49dBm，高出頻譜儀最小允許值40.51dB。該信號最強點方位角為335度，仰角為5度，屬水平極化，為數字微波鏈路落入測試頻段7720MHz～8500MHz內所致，如圖10所示。
