電磁感應

(1) 磁場傳輸噪聲

通常電流流過導線會在導線周圍形成磁場。如圖6所示這個磁場會影響周圍電路的現象稱為電磁感應。從電路的角度看，可以認為感應電壓由于如圖6(b)所示兩個電路間的互感系數M而出現在受影響的電路內。圖中與M相連的線圈指的是電路導線等形成的電流環路電感，并不代表特定的元件。

類似于靜電感應的情形，當噪聲源電流In變大和互感系數M變大時，電磁感應引起的噪聲電壓V2升高。另外當噪聲源和受害方之間的距離縮短且電流的并聯部分變大時，互感系數M也會變大。

(2) 電流環路引起問題

衡量互感系數M的大小時需要考慮整個電流環路。例如，對于上述浮動靜電容量示例中采用的細線（間隙10mm，并聯長度100mm，直徑1mm），只有相關部分的互感大約為40nH。

但電流始終需要返回的線路（地線等）。例如這個返回的線路采用較長的路徑，如果兩條線路距離下方的地面100mm，則互感增至約100nH。（因?yàn)檫@個估算未包括線路兩端的電路，所以在考慮兩端的電路后可能數值會更高）相比之下，例如返回的線路采用最短的路徑，如果線路距離下方的地面1mm，則互感降低到約為0.5nH。如上所述，互感值會因電流返回線路的布設方式而有所差異。若要降低互感，需要減少線路兩端的電路以及地面形成的電流環路總面積。

(3) 如何降低電磁感應
為了降低電磁感應，通常會采用以下措施:
(i)增加距離（降低互感）。
(ii)縮小線路等的電流環路面積。
電流環路應彼此垂直（降低互感）
(iii)設置電磁屏蔽（用金屬板蓋住噪聲源或受害方）。
(iv)降低噪聲源的電流。
(v)將EMI靜噪濾波器連接到接收器（旁通電容器，鐵氧體磁珠等）
如上所列之一，下一節將講述電磁屏蔽。

電磁屏蔽

(1) 無需使用磁體就可以屏蔽磁場

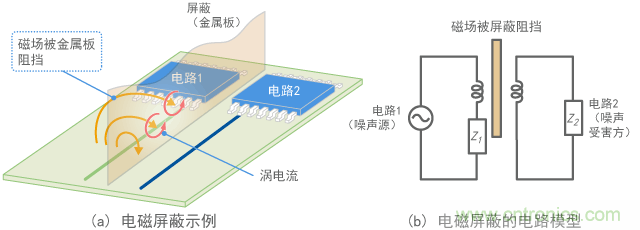

電磁屏蔽的示例如圖7所示。將一個金屬板放在噪聲源和受害方之間，以便切斷穿過此金屬板的磁通量。因?yàn)榍袛啻磐康倪@種效果主要是通過流經金屬板的渦電流實現的，所以金屬板不需要是磁體，但一定要流過電流。換言之，如果金屬板內存在間隙，屏蔽效果會明顯變差。
另外還要注意的是直流電流或低頻波引起的磁場無法用電磁屏蔽來阻擋。這種情況需要使用磁屏蔽，后文將會講述這點。
(2) 大多數情況需接地
原則上如圖7(b)的電路所示，電磁屏蔽不需要接地。但如果屏蔽了一條電纜，電纜的兩端就應該接地。這是因?yàn)閷⑵帘蝺?nèi)表面用作電流的返回線 路，可以達到最小化電流環路面積的效果。例如，一種理想的屏蔽電纜是同軸電纜，這種電纜將外導體用作信號電流的返回線路。這就使得外部磁場的電流環路面積 幾乎等于零。[page]
在多數靜噪對策中，會同時涉及電磁感應和靜電感應。因此如果用于電磁屏蔽的金屬板接地，同時也可以用作靜電屏蔽。所以許多情形中也會將電磁屏蔽接地。


無線電波的發射和接收

(1) 距離增加時無線電波傳輸噪聲
除了靜電感應和電磁感應外，空間噪聲傳導還可能出現在轉換為無線電波后，如圖4-2-7所示無線電波在空間傳播并干擾其他電路。
靜電感應和電磁感應是出現在較近距離內的現象，感應降低的效果與距離的平方或立方成反比。所以可以將電路彼此分隔開。盡管經無線電波的干擾會隨著距離而降低，但降低的程度并不大，所以噪聲可傳播的距離相對較遠。
因此可以說近距離內的空間傳導主要是由電場或磁場的感應造成的，而遠距離內的空間傳導主要是由無線電波的感應造成的。

(2) 近場和遠場
這些現象是發射噪聲的天線周圍的電磁場結構所引起的。相對靠近天線的區域稱為近場，相對遠離天線的區域稱為遠場。大致而言，如圖8所示轉換的距離大約為到噪聲源的λ/2π。
轉換距離與頻率成反比。盡管10HMz的距離最遠達到5m，但100MHz大約為50cm，1GHz大約為5cm。如果在常規的電子設備內部，就需要考慮1GHz以上頻率范圍（手機和無線局域網等使用的頻率范圍）內無線電波引起的感應。

(3) 波阻抗
在空中以無線電波傳輸?shù)脑肼暤钠渲幸粋€(gè)特征是電場與磁場的比例是恒定的（377歐姆）。電場與磁場的這個比率稱為波阻抗。對于近場而言，電場或磁場 會有一個強度較高，這可能會形成熱點，使得波阻抗很高或很低。屏蔽效果會因此受到影響。由于遠場的波阻抗是恒定的，所以屏蔽效果穩定。

(4) 天線
發送和接收無線電波的電路稱為天線。要實現噪聲抑制，就需要制造一個盡量不發射也不接收電波的電路。這意味著設計的電路不應該形成有效的天線。近場，遠場和天線將在后文獨立的章節內進一步講述。

(5) 將電磁屏蔽用于屏蔽
如上所述，使用電磁屏蔽來屏蔽無線電波。這意味著電磁屏蔽會同時阻擋高頻磁場和電場。電磁屏蔽的效果將在獨立的章節內講述。


[page]磁屏蔽

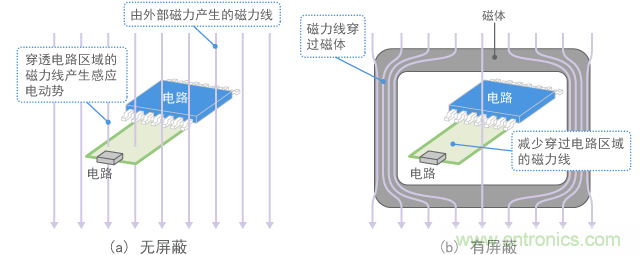

電磁屏蔽對包括直流磁場交流電源等超低頻磁場沒有任何效果。這種情況下，可采用磁屏蔽。磁屏蔽會如圖9所示用磁體包圍目標對象，將磁力線旁路引至磁體內，從而降低了目標對象周圍的磁場。為了改善旁路效果，需要使用導磁率較大的更厚材料。


如何讓屏蔽更輕

(1) 難以制造完美的屏蔽

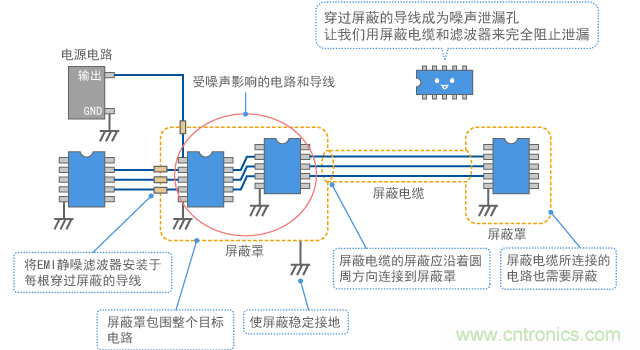

為了完全阻擋空間傳導（目標不低于40 dB），如圖10所示需要用屏蔽材料覆蓋住目標對象的所有外圍。但屏蔽的部件大，重量和成本就是問題。


如圖4和圖6所示，即使只是在中間放置屏蔽板或是在極端的情況下，將地線敷設到有問題的線路兩端（稱為防護線），也具有一定程度的屏蔽效果。但這種不完整的屏蔽預期只能達到最高約10dB的效果。

(2) 消除導體傳導區域內的噪聲

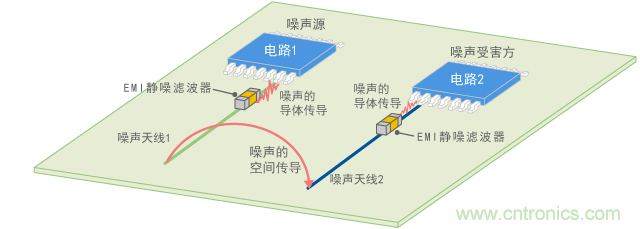

電路需要一根天線來發射和接收噪聲。如果可以在這根天線和電路之間插入EMI靜噪濾波器來消除噪聲，就可以消除噪聲導體傳導區域內的噪聲，因此不需要屏蔽。


盡管通常將采用電容器和線圈的低通濾波器用作EMI靜噪濾波器，但各元件對噪聲抑制的優勢會因噪聲感應機制而有所差異。

[page](3) 靜電感應濾波器
例如，如圖12所示的靜電感應，假定由于調和噪聲的浮動靜電容量CS的靜電容量較小，而使得電路阻抗非常高。這種情況下，旁路電容器要比鐵氧體磁珠等阻抗元件更有優勢。


(4) 電磁感應濾波器

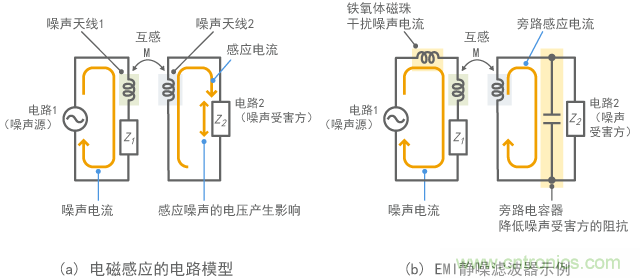

對于如圖13所示的電磁感應，重點是降低噪聲源側的電流以及噪聲接收器側的電壓。阻抗元件對降低電流有優勢，而旁路電容器則有利于降低電壓。
上述闡釋只是定性分析，阻抗的水平會因頻率而異。但在考慮噪聲感應機制的情形下選擇電路，可以有效實施噪聲抑制。
