【導讀】小編敢說很多電子工程師根本不知道零歐電阻在電路板中的作用。如果不信你可以自己問問自己。到底零歐電阻在電路中的作用是為了將數字地和模擬地分開？還是只是將模擬地和數字地進行電氣連接？還有為什么工程師會選用零歐電阻來解決干擾？是不是很疑惑，那就讓小編為你解惑！
零歐姆電阻不是為了把數字地和模擬地分開，只是使模擬地和數字地進行電氣連接，因為模擬地和數字地畢竟屬于同一個網絡，最終也還是要連在一起的。把數模地分開，只是工程師為了解決干擾的一種手段。用零歐姆電阻的方便之處就是它很容易拆卸，拆卸下來可以換其他的器件代替以觀察最終的效果進行對比，而導線不能拆卸。
限流這種觀點，其實不太贊同，零歐姆電阻有阻抗但畢竟小，這得流過多大電流才起到限流作用？幾A？不現實吧，很多電路板達不到這個電流級別。反而有阻抗影響挺大吧，如果零歐電阻阻抗挺大，那在零歐姆上的電壓降產生共模干擾導致的問題不可忽視。
進行數字地和模擬地之間的隔離，其實是一門挺有技術含量的事，屬于EMC的范疇。我不太贊同一些工程師說的，只要是數模混合電路就必須對數字地和模擬地進行地的分割，然后用個磁珠或零歐姆電阻連起來。具體問題還得具體分析。
我見過很多電路板，采用統一地，也就是不對地分割，當然也就不存在用零歐電阻連接的問題，其EMC可以做得很好。反而一些采用了地分割的電路板，EMC很差。導致這種現象的原因是工程師對EMC本質的理解偏差。其實EMC很關鍵一點就是環流路徑最小化，如果進行地分割，就要非常注意，一旦信號線跨越地分割線，環流路徑必然增大，EMC性能變差。而采用統一地的電路板，事先必須對布局做足考慮，對電路模塊進行物理分區（不分割），保證模塊都有自己的回路，就不會影響其他模塊，同時因為地沒有分割，保證了地的完整性。當然具體細節太多了，就不一一介紹。
分割做得好，確實可以做到較好的數模隔離，但是不做分割，EMC不一定差。凡事沒有絕對，沒有哪一種是絕對的好，只是要根據具體的情況決定倒是要不要分割，目的是為了EMC性能，分割只是一種手段，而手段可以多種。還是那句話具體問題具體分析。
另外如果直接用導線連接，會通過很大的電流，兩邊的信號會互相干擾。并且在PCB布線時，很難將兩種地區分開。
零歐電阻可以很好的解決這個問題，它提供了一個很窄的電流通路 并且可以有效區分模擬地和數字地，利于單點接地的實現。其實零歐電阻也是存在阻抗的，因此可以限制電流。
用事實說話
個人lay過一塊使用了0Ω電阻的PCB，一塊陀螺儀的板子，有兩個GND，一個是正常的GND，另一個是專門給gyro用的GyroGND。
考慮用兩個GND的原因是因為板子比較小，各種通信接口和芯片都和gyro模塊堆在一起，于是覺得分成兩個GND會減少一些gyro讀數上的noise，但其實上發現不用這樣做，因為是那幫寫程序的沒寫好程序，后來程序改好了noise也沒了。
[page]
加了一個0Ω的原因也只是為了做layout的時候方便polygon（鋪銅），因為電阻兩端的電線會算作不同的網絡。（高亮網絡的時候polygon不會高亮，于是這樣子大家湊合著看吧……）

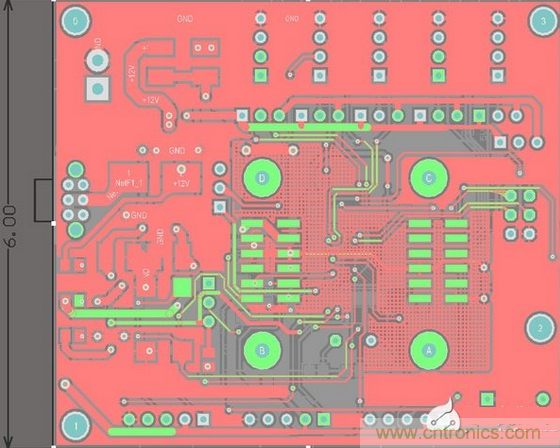

GyroGND的polygon：
GND的polygon：
一個是網格鋪，一個是全鋪，可以看到很明顯的分界線。

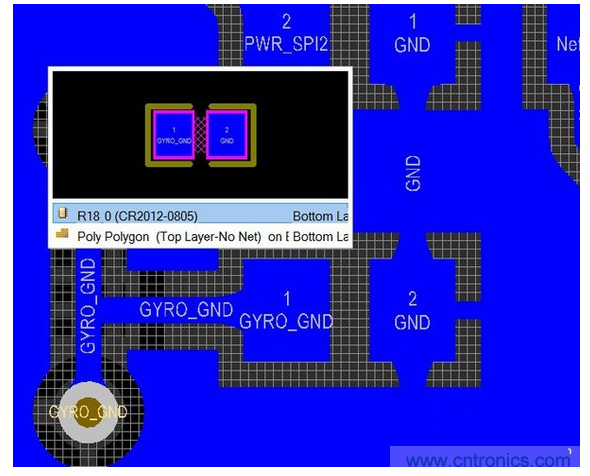

在遠處用一個0Ω的電阻隔開：
如果不用0Ω的電阻隔開而想著lay成兩塊GND的話，
鋪銅的時候會悲劇的，軟件會給你鋪到一起去。
所以按照個人現在的經驗來看，在GND網絡上加上0Ω的電阻只是為了把GND分成不同的區域，方便lay板，對降噪本身可能并沒有太顯著的影響。
了解零歐姆電阻：
1，在電路中沒有任何功能，只是在PCB上為了調試方便或兼容設計等原因。
2，可以做跳線用，如果某段線路不用，直接不貼該電阻即可（不影響外觀）
3，在匹配電路參數不確定的時候，以零歐姆代替，實際調試的時候，確定參數，再以具體數值的元件代替。
4，想測某部分電路的耗電流的時候，可以去掉零ohm電阻，接上電流表，這樣方便測耗電流。
5，在布線時，如果實在布不過去了，也可以加一個零歐的電阻
6，在高頻信號下，充當電感或電容。（與外部電路特性有關）電感用，主要是解決EMC問題。如地與地，電源和IC Pin間
7，單點接地（指保護接地、工作接地、直流接地在設備上相互分開，各自成為獨立系統。）
8，熔絲作用
[page]
*模擬地和數字地單點接地*
只要是地，最終都要接到一起，然后入大地。如果不接在一起就是“浮地”，存在壓差，容易積累電荷，造成靜電。地是參考零電 位，所有電壓都是參考地得出的，地的標準要一致，故各種地應短接在一起。人們認為大地能夠吸收所有電荷，始終維持穩定，是最終的地參考點。雖然有些板子沒 有接大地，但發電廠是接大地的，板子上的電源最終還是會返回發電廠入地。如果把模擬地和數字地大面積直接相連，會導致互相干擾。不短接又不妥，理由如上有 四種方法解決此問題：
1、用磁珠連接;
2、用電容連接;
3、用電感連接;
4、用零歐姆電阻連接。
磁珠的等效電路相當于帶阻限波器，只對某個頻點的噪聲有顯著抑制作用，使用時需要預先估計噪點頻率，以便選用適當型號。對于頻率不確定或無法預知的情況，磁珠不合。
電容隔直通交，造成浮地。
電感體積大，雜散參數多，不穩定。
零歐電阻相當于很窄的電流通路，能夠有效地限制環路電流，使噪聲得到抑制。電阻在所有頻帶上都有衰減作用（零歐電阻也有阻抗），這點比磁珠強。
*跨接時用于電流回路*
當分割電地平面后，造成信號最短回流路徑斷裂，此時，信號回路不得不繞道，形成很大的環路面積，電場和磁場的影響就變強了，容易干擾/被干擾。在分割區上跨接零歐電阻，可以提供較短的回流路徑，減小干擾。
*配置電路*
一般，產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用零歐電阻代替跳線等焊在板子上?？罩锰€在高頻時相當于天線，用貼片電阻效果好。
*其他用途*
布線時跨線；
調試/測試用；
臨時取代其他貼片器件；
作為溫度補償器件。
更多時候是出于EMC對策的需要。另外，零歐姆電阻比過孔的寄生電感小，而且過孔還會影響地平面（因為要挖孔）。
方便軟件的分別布線區域范圍：主要功能是跳線，運用的目的主要是為了在PCB補線的時候軟件可以區分不同的區域。也就是說為了使的每一部分的電源和地有不同的回路，如果沒有這個電阻，軟件會亂連，導致的結果是比如數字地和模擬地混亂，數字電源和模擬電源的互相干擾等等。所以總結就是為了方便軟件的分別布線區域范圍。
