新型材料的出現和加工工藝水平的不斷提高，以及高靈敏度CCD器件和電子學技術的飛速發展，使得高分辨率光學遙感器成為世界各國在空間遙感領域研究的熱點。其中，高分辨率相機系統作為偵察手段之一而倍受關注。

由于沒有地球大氣層的保護，系統在空間的工作環境比地面環境惡劣、復雜得多。來自銀河系，包括太陽的高能帶電粒子的轟擊、氣候的變化無常、力學環境的沖擊，使可靠性成為控制系統設計中的關鍵問題，而其中的電磁兼容性(EMC)設計又是可靠性設計的重要一環。

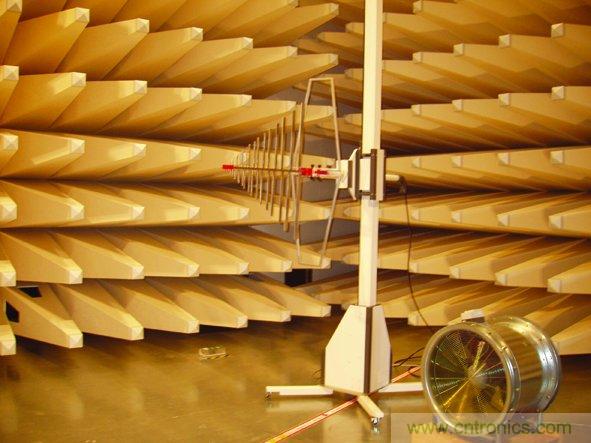

在新產品研發階段就進行EMC設計，比等到產品EMC測試不合時再才進行改進，費用可以大大節省，效率可以大大提高;反之，效率就會降低，費用就會增加。因此在控制系統板級設計時，就要求我們盡量多地考慮EMC問題，力求將EMI降到最低。

1 形成干擾的基本要素

各種形式的電磁干擾(EMI)是影響電子設備電磁兼容性的主要因素，在電子系統設計中，為避免干擾，應當首先了解形成干擾的基本要素。形成干擾的基本要素有三個。

1.1 干擾源

干擾源，指產生干擾的元件、設備或信號。干擾源一般分為內部和外部兩種。內部干擾是電子設備內部各元部件之間的相互干擾。例如：(1)工作電源通過線路的分布電容和絕緣電阻產生漏電而造成的干擾;(2)信號通過地線、電源和傳輸導線的阻抗互相耦合，或導線之間的互感造成的干擾;(3)設備或系統內部某些元件發熱，影響元件本身或其他元件的穩定性造成的干擾;(4)大功率和高電壓部件產生的磁場、電場通過耦合影響其它部件造成的干擾。

外部干擾是電子設備或系統以外的因素對線路、設備或系統的干擾。例如：(1)外部的高電壓、電源通過絕緣漏電而干擾電子線路、設備或系統;(2)外部大功率的設備在空間產生很強的磁場，通過互感耦合干擾電子線路、設備或系統;(3)空間電磁對電子線路或系統產生的干擾;(4)工作環境溫度不穩定，引起電子線路、設備或系統內部元器件參數改變造成的干擾。
[page]
1.2 供能量傳輸的路徑

傳播路徑，指干擾從干擾源傳播到敏感器件的通路或媒介。典型的干擾傳播路徑有以下三種。

(1)當干擾源的頻率較高，干擾信號的波長又比被干擾對象的結構尺寸小，或者干擾源與被干擾者之間的距離r≥λ/2π時，則干擾信號可以認為是輻射場，它以平面電磁波形式向外輻射電磁場能量進入被干擾對象的通路。
(2)干擾信號以漏電和耦合形式，通過絕緣支撐物(包括空氣)為媒介，經公共阻抗的耦合進入被航空航天干擾的線路、設備或系統。
(3)干擾信號還可以通過直接傳導方式進入線路、設備或系統。

1.3 接收器

接收器一般是敏感器件，指容易被干擾的器件。并且當電磁干擾強度超過允許的界限時，這個器件會發生紊亂。如：A/D、D/A轉換器、單片機，數字集成電路，弱信號放大器等。

2 抗干擾設計

2.1 抑制干擾源

抑制干擾源就是盡可能地減小干擾源的du/dt，di/dt。這是抗干擾設計中最優先考慮和最重要的原則，常常會起到事半功倍的效果。減小干擾源的du/dt主要是通過在干擾源兩端并聯電容來實現。減小干擾源的di/dt則通過在干擾源回路串聯電感或電阻以及增加續流二極管來實現。抑制干擾源的常用措施如下。

(1)繼電器線圈增加續流二極管，消除斷開線
圈時產生的反電動勢干擾。僅添加續流二極管會使繼電器的斷開時間滯后，增加穩壓二極管后繼電器在單位時間內可動作更多的次數。
(2)在繼電器接點兩端并接火花抑制電路(一
般是RC串聯電路，電阻一般選幾千到幾萬歐姆，電容選0.01μF)，減小電火花影響。
(3)給電機加濾波電路，注意使電容、電感引線盡量短。
(4)電路板上每個IC要并接一個0.01μF～0.1μF高頻電容，以減小IC對電源的影響。注意高頻電容的布線，連線應靠近電源端并盡量粗短，否則，等于增大了電容的等效串聯電阻，會影響濾波效果。
(5)布線時避免90°折線，減少高頻噪聲發射。
(6)可控硅兩端并接RC抑制電路，減小可控硅產生的噪聲。

2.2 切斷干擾路徑

高頻干擾噪聲和有用信號的頻帶不同，可以通過在導線上增加濾波器的方法切斷高頻干擾噪聲的傳播，有時也可加隔離光耦來解決。電源噪聲的危害最大，要特別注意處理。輻射干擾一般的解決方法是增加干擾源與敏感器件的距離，用地線把它們隔離和在敏感器件上加屏蔽罩。切斷干擾傳播路徑的常用措施如下。

(1)充分考慮電源對單片機的影響。電源做得好，整個電路的抗干擾就解決了一大半。許多單片機對電源噪聲很敏感，要給單片機電源加濾波電路或穩壓器，以減小電源噪聲對單片機的干擾。比如，可以利用磁珠和電容組成π形濾波電路，當然條件要求不高時也可用100Ω電阻代替磁珠。
(2)如果單片機的I/O口用來控制電機等噪聲器件，在I/O口與噪聲源之間應加隔離(增加π形濾波電路)。
(3)注意晶振布線。晶振與單片機引腳盡量靠近，用地線把時鐘區隔離起來，晶振外殼接地并固定。此措施可解決許多疑難問題。
(4)電路板合理分區，如強、弱信號，數字、模擬信號分開。盡可能把干擾源(如電機，繼電器)與敏感元件(如單片機)遠離。
(5)用地線把數字區與模擬區隔離，數字地與模擬地要分離，最后在一點接于電源地。
(6)單片機和大功率器件的地線要單獨接地，以減小相互干擾。大功率器件盡可能放在電路板邊緣。
(7)在單片機I/O口、電源線、電路板連接線等關鍵地方使用抗干擾元件如磁珠、磁環、電源濾波器，屏蔽罩，可顯著提高電路的抗干擾性能。
[page]
2.3 提高敏感器件的抗干擾性能

提高敏感器件的抗干擾性能是指敏感器件盡量減少對干擾噪聲的拾取，以及從不正常狀態盡快恢復正常的方法。提高敏感器件抗干擾性能的常用措施如下。

(1)布線時盡量減少回路環的面積，以降低感應噪聲。
(2)布線時，電源線和地線要盡量粗。除減小壓降外，更重要的是降低耦合噪聲。
(3)對于單片機閑置的I/O口，不要懸空，要接地或接電源。其它IC的閑置端在不改變系統邏輯的情況下接地或接電源。
(4)對單片機使用電源監控及看門狗電路，可大幅度提高整個電路的抗干擾性能。
(5)在速度能滿足要求的前提下，盡量降低單片機的晶振和選用低速數字電路。

3 實際應用中的設計要點

3.1 精心做好板層的定義

對于多層PCB板的分層，從EMC角度出發并綜合其它因素，給出優選的層設置如表1所示。地平面EMC的主要目的是提供一個低阻抗的地，并且給電源提供最小的噪聲回流。在實際布線中，位于兩地層之間的信號層和與地層相鄰的信號層是PCB布線時的優先布線層。高速線、時鐘線和總線等重要信號線應在這些優先信號層上布線和換層。

具體到六層板布局，優先考慮方案1，首先其電源平面和地平面相鄰;其次地平面均與信號層相鄰;布線時優選層S2，將那些高di/dt的信號(如時鐘線)盡量放在這一層，其次選S3、S1層。主電源和其對應的地在第4層和第5層，層厚設置時，增大S2～P1之間的間距，減小P1～G2之間的間距。具體數值要通過阻抗匹配公式計算得出。當成本要求較高時，可采用方案2，優選布線層S1、S2。方案3則保證了電源、地平面相鄰，減少了電源阻抗;但只有S2才有好的參考平面。方案4適用于對于少量信號要求高的場合，它能提供最好的布線層S2。

3.2 尋找最佳布局

PCB設計者的主要設計和布局的內容之一是保證不發生隔離層重疊的情況。如果出現重疊的隔離層，就會在重疊的隔離層部分產生有限大小的電容。

首先要考慮PCB尺寸大小。PCB尺寸過大時，印制線條長，阻抗增加，抗噪聲能力下降，成本也增加;過小，則散熱不好，且鄰近線條易受干擾。在確定PCB尺寸后，再確定特殊元件的位置。最后根據電路的功能單元，對電路的全部元器件進行布局。盡可能地縮短高頻元器件之間的連線，設法減少它們的分布參數和相互間的電磁干擾。易受干擾的元器件不能相互挨得太近，輸入和輸出元件應盡量遠離。

有些元器件或導線之間可能有較高的電位差，應加大它們之間的距離，以免放電引出意外短路。帶高電壓的元器件應盡量布置在調試時手不易觸及的地方。
[page]
3.3 制定合理的布線規則

布線沒有特定的標準，只有電子工程師在多年的電路設計過程中總結出的一些設計規范和設計原則。我們在電路設計時，運用這些規范和原則，對電路的整體布局和線路的鋪設進行抗干擾設計的整體把握和預測，不僅能減少設計成本，還能減少電磁干擾問題的出現。

布線時為減少串擾應采用以下一些設計原則：最小化元件間的物理距離;最小化并行布線走線的長度;元件要遠離互聯接口及其他容易受數據干擾及耦合影響的區域;對阻抗受控走線或頻波能量豐富的走線提供正確的終端;避免互相平行的走線布線，提供走線間足夠的間隔以最小化電感耦合;相鄰層上的布線要互相垂直，防止層間的電容耦合;降低信號到地的參考距離間隔;降低走線阻抗和信號驅動電平等。

4 結束語

各種干擾設備的輻射很復雜，要真正完全消除電磁干擾是不可能完成的任務。但是可以根據電磁兼容性的基本原理采取措施來最大限度地減小電磁干擾，并使之控制在系統可容納的范圍之內，從而保證系統或設備可靠運行。隨著EMC學科的日益發展，相信越來越多的抗EMI措施會涌現出來。針對不同的電子系統具體分析論證，一定可以總結出針對該系統的、最有效最合適的EMC方案。
