電源中的EMI

高頻開關式脈沖寬度調制(PWM)AC/DC和DC/DC電源轉換器因其效率高、體積小，現已成為大部分系統的首選電源。可是，這類轉換器也有一個不足之處：它會在開關頻率和諧振頻率下產生傳導性和輻射性的電磁干擾(EMI)。假如不濾除EMI電流和電壓，那它們便會損害到轉換器的電源并干擾使用同一個電源的其他設備。輻射性EMI會影響和干擾正在附近工作的設備。很多時候，EMI的影響導致轉換器違反FCC和CISPR等訂立的規范。本文將探討目前常用的減弱EMI的解決方案，然后介紹應用日趨增長的擴頻技術。

固定頻率開關和EMI

在大多數的設計中，PWM轉換器在一固定的頻率下進行開關。這么設計有若干優點，其中一個優點就是傳導性EMI衰減輸入濾波器的設計比起可變頻率系統的衰減輸入濾波器的設計要更容易些。因為濾波器組件無論在任何的操作條件下都可在清晰定義的頻率下處理電流。
然而，轉換器的輸入電流仍然可使它違反傳導性EMI的限制。要清楚理解這個問題，請考慮圖1中的典型DC/DC反激轉換器。假設連續的傳播都不會減低其一般性，那MOSFET電流便呈現梯形狀，這是由于有傅里葉在開關頻率和其諧波處滲入到了成份內。這些傅里葉成份如果流入轉換器的電源便會超出業界規范的限制。

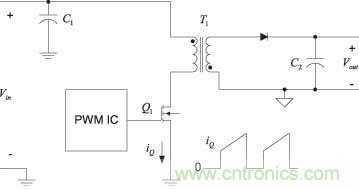

圖1：基本的反激轉換器表示出沒有濾波的MOSFET電流

此外，由于電壓和電流波形在開關頻率下的邊緣很尖銳，因此電源將會在開關頻率fs和其諧波時放射出電磁能量。這些輻射性放射(即使是從一個低瓦電源放射出來)可損害包含有靈敏電路的小型電子系統，使在附近的電路發生故障。

減弱EMI的幾種常規技術

這里有幾種方法可減弱EMI的影響。

對于傳導性EMI來說，開關電流必須經輸入電容和輸入EMI濾波器進行低通濾波，使它們可在到達電源時被大幅衰減。可是，這種過濾并不徹底，而且經常會遺留一定程度的開關電流使得系統不能通過傳導性的EMI測試。

使用在MOSFET和二極管電源開關中的輻射性EMI緩沖器可以減慢開關波形的上升和下降時間，并整形諧波電流和電壓的頻譜，以使系統更易符合規格標準。另一方面，緩沖器會消耗一些能量，使得輻射性放射出來的能量減少，降低電源的效率。

另一種減弱EMI的方法是將電源放置在一個金屬箱內以封鎖輻射性噪聲，或可以將受影響的設備密封或與產生噪聲的電源隔離。這兩個方案可以相互替代，也可以一起配合使用。輻射性EMI也可通過改善電源的布局來降低。這些技術的操作原理已在圖2中說明，當中采用了輸入濾波器、緩沖器和金屬箱。其中C1、L1和C3組成了一個輸入濾波器，而D3和D4則組成一個箝位電路以減輕因變壓器泄漏電感而造成的電壓尖峰。分別由R2和C4以及R3和C5組成的緩沖器則分別減慢MOSFET漏源電壓的振鈴和輸出整流器電壓的振鈴。

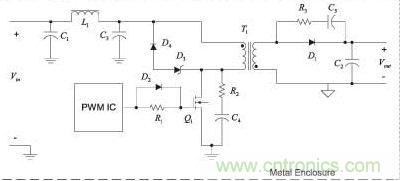

圖2：反激開關電源設計中的EMI緩和技術

上述方法都旨在減少所產生出來的整體EMI能量。但是除了最后一種方法外，大多數方法都會使電源供應器的尺寸加大，成本更高和復雜性更大，效率也會降低，甚至得不償失。

應用擴頻轉換技術降低EMI

解決EMI問題的另一方法雖然不會增加系統整體的能量，但會在EMI頻譜峰值時不可避免的產生過多能量。一般來說，電源不能通過EMI測試不是因為它們產生出過量的干擾能量，而是這些能量過于集中在某幾個頻率或超出了狹窄的頻帶。擴頻轉換技術就是據此來改善EMI的性能，現今這項技術已被廣泛應用到通信系統和消費設備上。這個方法能夠將集中在少數頻率點或頻帶上的能量再重新分布到較寬闊的頻帶上，這樣便可降低在所有頻率下的電流和電壓的平均峰值，并同時保持波形的整體能量水平。

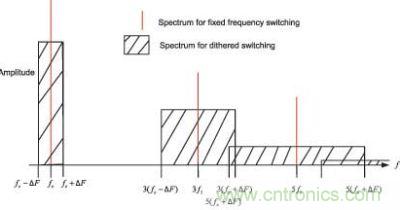

圖3：電源中基于固定頻率和擴頻轉換的理想化頻譜

基本上，使用在電源轉換器的擴頻轉換技術會周期性地改變或抖動開關頻率。這種改變使得頻譜內原本處于開關頻率和其諧波的一連串大尖峰變換成一個比較平滑和持續性更強的頻譜，其中峰值較低且排列得較密，出現的頻率數量較多。采用不同的實現方法，峰值可以比原先開關頻率時的減少20dB，其中最大和最麻煩的尖峰通常都可被處理掉。
在實際應用中，通常所采用的頻率變化都不會超出10%，足以展示出擴頻轉換的優點。這種變化限制有一個莫大的好處，便是容許轉換器設計與在抖動范圍內固定頻率下開關的轉換器一模一樣。轉換器的功率組件維持不變，因此開關損耗和效率都是一樣的。由于每一個頻率組件的值相較以前的都顯著降低了，因此可使用相同的，甚至更簡單更便宜的濾波器。

擴頻轉換是一種可改善EMI性能的低成本方法，原因是無需在電路上加入任何的電源組件，而且不需增大其尺寸或等級。這項技術可以作為電源管理電路的固有特色，其實現的代價也很低。目前，市面上主要的電路供應商已開始在他們的產品中采用擴頻技術。

擴頻技術的實現

電源中最常用的兩種擴頻實現方法是隨機載頻(RCF)和頻率調制。

在RCF方案中，采用偽隨機噪聲產生器來抖動頻率，頻率在fc-ΔF到fc+ΔF之間周期性隨機變化。其中fc是中間頻率，或是原本的固定開關頻率，一般都是處于100KHz~1MHz范圍內。正如之前解釋過，ΔF不會超過fc的5%~10%，每一個在這個范圍以內的頻率包括fc都具有相同的或然率，這使到原本的頻率尖峰可以轉換成一個分布于頻率抖動范圍內的較平整頻譜，正如圖3所示。原本集中在fc處的能量現在已在較低的水平下被平均分布，而頻帶范圍擴大到2?F寬。由于電源轉換器中的開關頻率是一個方波，它包含有諧波，而且理論上會出現在單倍數的頻率上，例如是3fc、5fc、7fc等如此類推，因此采用RCF方法的頻率抖動將會產生抖動諧波，而這些諧波會分別平均分布在3(fc-ΔF)到3(fc+ΔF)、5(fc-ΔF)到5(fc+ΔF)和7(fc-ΔF)到7(fc+ΔF)等如此類推的范圍內。然而，當諧波愈大，頻譜便會變得更平滑和更寬闊，原因是它將散布到更寬闊的2nΔF的范圍，其中的n代表諧波數。結果，諧波中的峰值能量將會隨著諧波數的上升而以更快的速度減少。

固定頻率轉換和抖動轉換的頻譜的頻譜

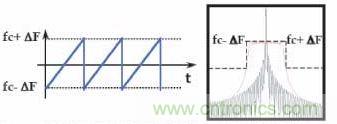

圖4：采用頻率調制實現的擴頻使基本開關頻率的劍鋒削減，以及使邊帶呈現鋸齒形

另一種抖動技術——“頻率調制”是商用電源管理集成電路中所常采用的擴頻實現技術，例如美國國家半導體的LM3370（參考文獻2）。采用這個方法，固定開關頻率(典型值同樣是介乎100kHz~1MHz范圍內)會在1KHz~2KHz的范圍內于頻率fm下被調制，產生出一個寬帶頻率調制波形，其頻譜會在基本開關頻率的周圍出現較低和較高的邊帶，而帶寬為2ΔF = (ΔF+fc)-(ΔF-fc)。換句話說，在原本固定開關頻率下的原本高幅度頻譜會被群集在調制前譜線周圍的較低幅度邊帶所取代。FM技術的頻譜可以設計成與RCF方案類似，而且亦可由圖3來表示。然而，頻譜組合和邊帶的波形精度會取決于調制頻率的變化過程。正如圖4所示，fm的最佳調制模式會使得固定幅度的邊帶波形呈現鋸齒狀。現在，轉換器可以較容易地通過EMI測試。與RCF的情況類似，在每一個諧波頻率處的邊帶寬度會與諧波數n成正比，而相鄰諧波的邊帶會逐漸重疊，使頻譜變得比較平滑，同時提高噪聲地，而帶有的峰值比起原本固定頻率諧波的低很多。結果，開關能量在頻率范圍內的分布將更加平均，使電源更容易符合EMI的規格。

總之，由于效率高且成本經濟，擴頻轉換抑制EMI的技術將會更廣泛的應用到開關電源中。
