【導讀】音頻分頻器是音頻應用中的一種電子濾波器，用于向揚聲器或驅動器發送適當?shù)男盘枴４蠖鄶?shù)揚聲器驅動器無法覆蓋從低頻到高頻的整個音頻頻譜而不失真，因此大多數揚聲器系統使用多個揚聲器驅動器的組合，每個驅動器與單獨的頻段相關。分頻電路將音頻信號分成不同的頻段，然后分別傳送到揚聲器。
音頻分頻器是音頻應用中的一種電子濾波器，用于向揚聲器或驅動器發送適當?shù)男盘枴４蠖鄶?shù)揚聲器驅動器無法覆蓋從低頻到高頻的整個音頻頻譜而不失真，因此大多數揚聲器系統使用多個揚聲器驅動器的組合，每個驅動器與單獨的頻段相關。分頻電路將音頻信號分成不同的頻段，然后分別傳送到揚聲器。
有源音頻分頻電路原理：
一般來說，音頻分頻電路分為主動分頻電路和被動分頻電路兩種。被動音頻分頻電路非常簡單，它使用無源元件來分離音頻信號的頻段，但在這種被動分頻電路中會浪費大量的能量，而且還會引起失真。有源分頻電路使用有源元件將復雜的音頻信號分離成不同的頻段，這種分頻電路沒有上述缺點。建議音頻系統使用有源分頻電路。分頻電路將輸入音頻信號分成兩個頻段，即低頻段和高頻段。這兩個分開的頻段通過兩級功率放大器分別放大。其中一級調諧到低頻段，另一級調諧到高頻段。

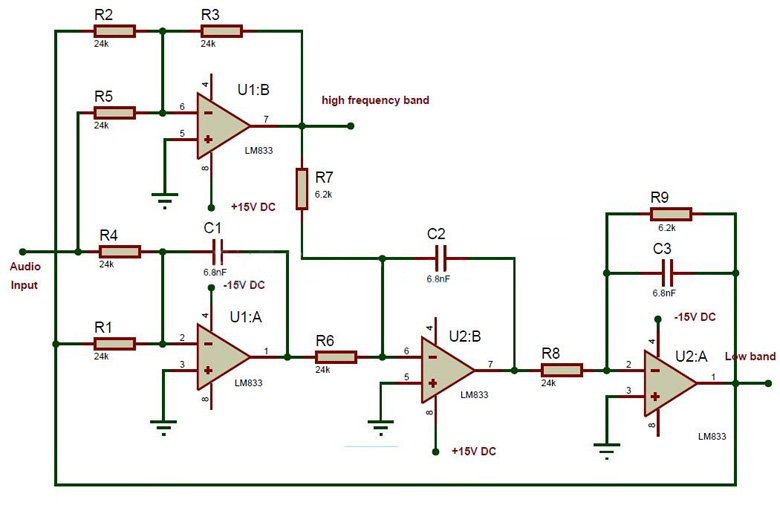

有源音頻分頻器電路圖：
電路元件：
LM833Dual 高速音頻運算放大器 - 2
24k 電阻器（1/4 瓦） - 7
6.2k 電阻器（1/4 瓦） - 2
6.8nF 電容器 - 3
音頻插孔
連接線
面包板
有源音頻分頻電路設計：
上述分頻電路的主要元件是美國國家半導體公司生產的 LM833 雙音頻運算放大器。分頻電路需要 4 個運算放大器，因此我們需要 2 個 LM833 集成電路來構建電路。這個有源分頻電路可分為兩個部分，即高通濾波器部分和低通濾波器部分。運算放大器 U2:A 構成一階低通濾波器，在引腳 1 提供低頻段頻率。音頻運算放大器 U1:B 在引腳 7 提供高頻段頻率。
有源分頻電路的頻率計算公式為
Fc = 1/(2πRC)
對于給定元件，分頻電路的頻率為 1 KHz。
LM833 雙音頻運算放大器：
這款集成電路是一款高性能的雙運算放大器，適用于數據信號和音頻應用。該集成電路可在寬范圍的單電源和雙電源電壓下工作。該集成電路的工作電壓為 +/- 5V 至 +/- 18V 直流電壓。它提供高增益帶寬。其他特點包括輸出電壓擺幅大，無死區交叉失真，諧波失真低，輸入偏移電壓低。這些集成電路在高保真系統中應用最為廣泛。
LM833 IC
特點
噪聲電壓低：4.5nV/μA
回轉率高：7V/uS
出色的增益和相位裕度
諧波失真低 0.0002%
高開環交流增益：20 KHz 時為 800
雙電源電路設計：
該電路用于為電路提供 +15V 和 -15V 直流電源。在這里，中心抽頭變壓器將 230V、50 Hz 降壓至 12-0-12V、500mA。二極管電橋由四個 1n4007 二極管組成。該電橋從交流電壓中提供脈動直流。電容器用于過濾交流波紋。
雙電源電路圖
電路元件：
12-0-12V、500mA 中心抽頭變壓器
二極管橋 - 1A
680uF 電解電容器 - 2
0.01uF 電容器 - 2
如何操作有源音頻分頻電路？
首先按照電路圖進行連接
在進行連接時，確保交流和直流電源之間有共同連接
從雙電源電路為有源分頻電路提供 +15V 和 -15V 電源。
借助音頻插孔向電路輸入音頻。
現在可以在 U2:A 的 1 腳觀察到低頻段頻率，在 U1:B 的 7 腳觀察到高頻率。
關閉電源。
有源音頻分頻電路的應用：
該電路用于高保真音頻系統，以分離音頻信號的頻段。
用于驅動不同類型的揚聲器。
電路的局限性：
此電路為理論電路，在實際應用中可能需要進行一些改動。
