問：DAC 的輸出緩沖與無緩沖
數模轉換器 (DAC) 的模擬輸出可以是電壓輸出，也可以是電流輸出。輸出阻抗是任何輸出類型的重要參數之一。對于電壓模式輸出，一般會應用二進制加權電阻網絡進行數模轉換。

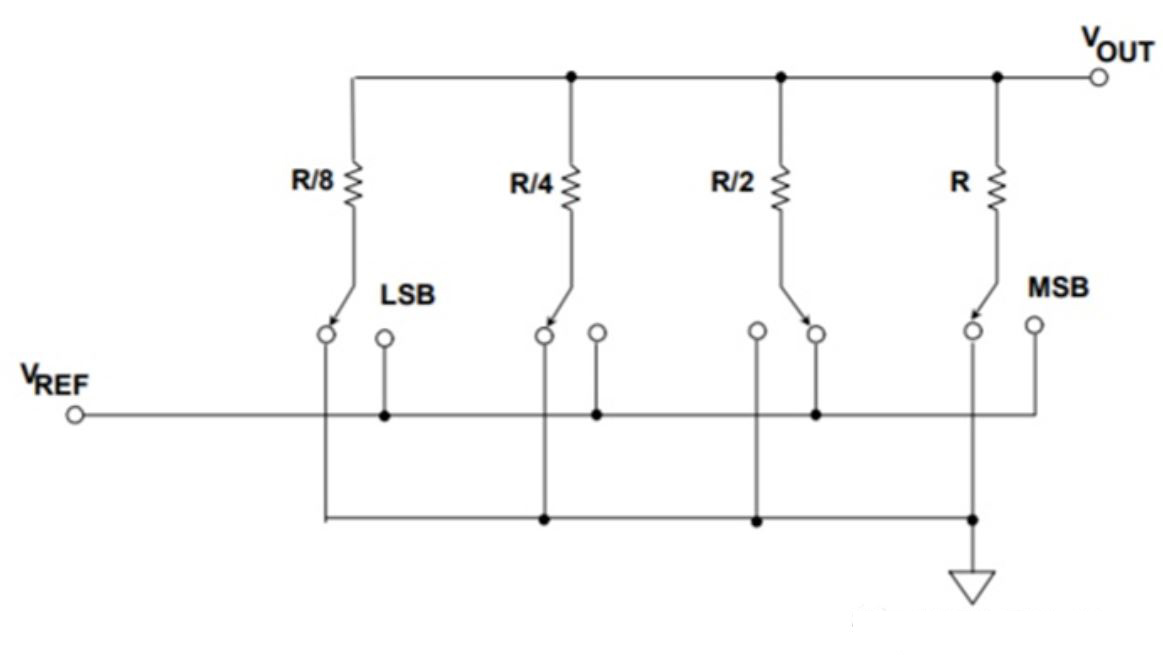

圖1.電壓模式二進制加權電阻DAC轉換結構
如果沒有緩沖，輸出通常為高阻抗，這會導致對任何負載出現輸出電壓誤差，這時可以通過添加“緩沖器”（運算放大器）來降低阻抗。

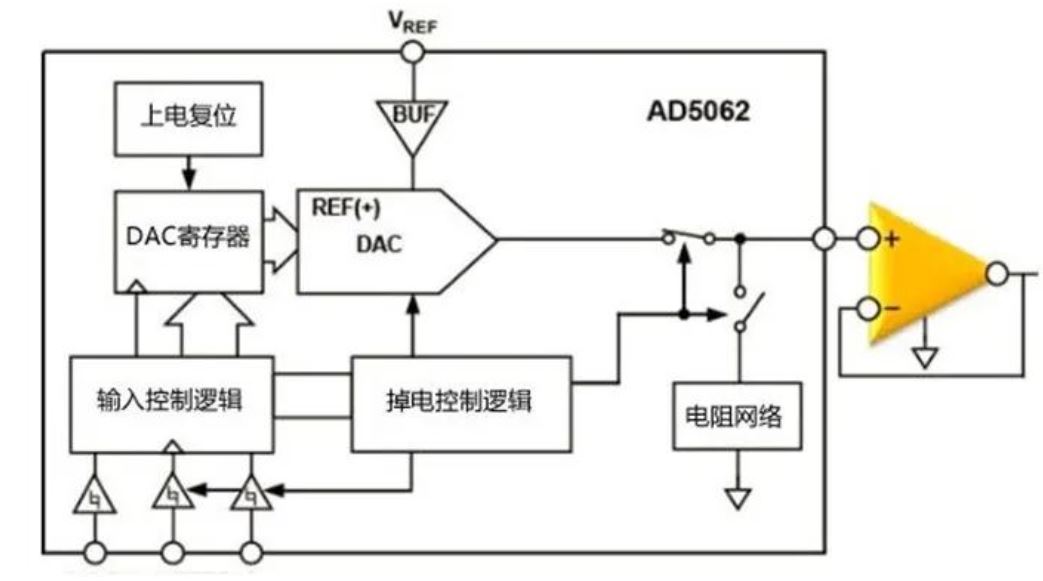

圖2. DAC輸出緩沖
電流輸出DAC具有代碼相關的輸出阻抗，因此其輸出必須在負載之前驅動虛擬接地運算放大器，以保持輸出線性度。以亞德諾半導體（Analog Devices）的AD5545 為例
電流輸出IOUT連接到運算放大器反相輸入，因此運算放大器充當I-V轉換器。
這樣一來，VOUT僅會參考VREF值，因而提高了DAC的輸出穩定性。

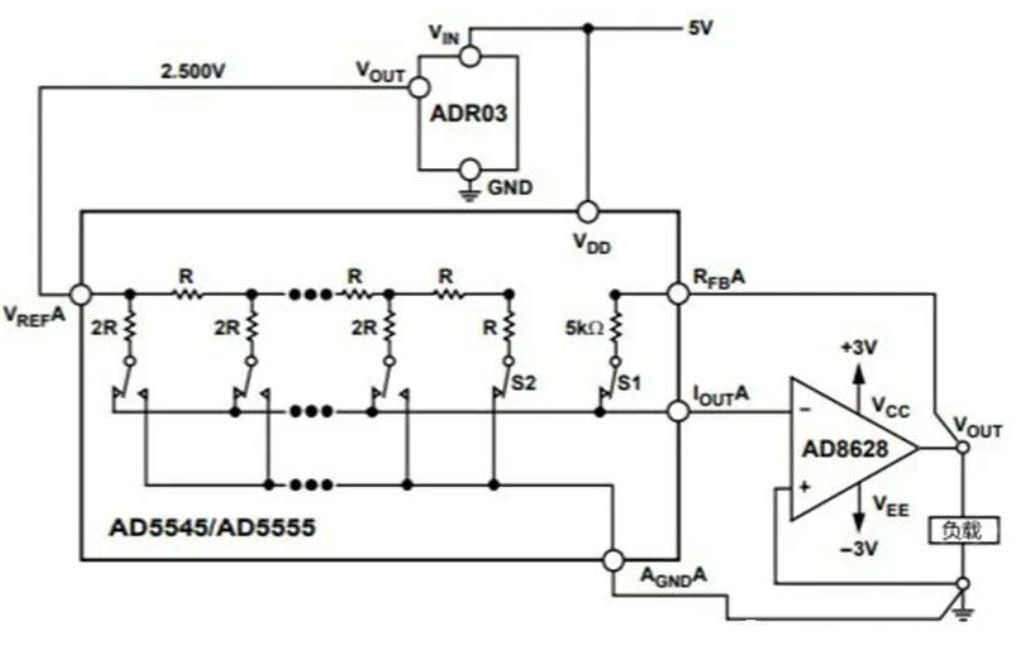

圖3.電流模式二進制加權電阻DAC轉換結構
鑒于“緩沖放大器”的必要性，廠商推出了緩沖內置產品，從而降低了零件數量和成本。“緩沖”DAC表示輸出經過了緩沖（規格書上會予以注明），因此輸出阻抗會很低。如果DAC未經過緩沖，則規格書中的相關參數將指定為“未加載”。
此外，廠商還向市場提供“無緩沖DAC”。這樣做的好處是，設計者可以選擇適合其應用的放大器，例如更高的電流驅動、更大的電源范圍或更多的帶寬、放大器等，因而提高了設計的自由度。
