    電阻有了“額定功率”,為什么還有“額定電壓”?

    發布時間:2020-03-27 責任編輯:lina

    【導讀】在審核電路的時候,往往比較關注電阻的額定功率。電壓確定了,功耗也就確定了。所以這兩個參數相關。不少開發人員覺得,關注額定功率就可以了,電阻的額定電壓是多余的參數,不需要關注。

    在審核電路的時候,往往比較關注電阻的額定功率。但是,往往會想當然的認為:因為歐姆定律,所以電阻一定的情況下:

    P=UI=U²/R=I²R
    電壓確定了,功耗也就確定了。所以這兩個參數相關。不少開發人員覺得,關注額定功率就可以了,電阻的額定電壓是多余的參數,不需要關注。

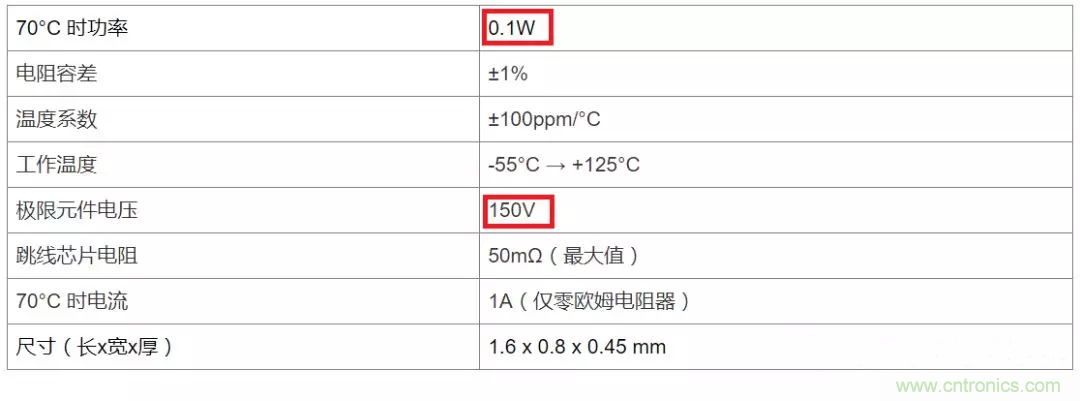

    電阻有了“額定功率”,為什么還有“額定電壓”?

    電阻正常工作是,電壓不應該超過最高工作電壓,否則,可能導致內部絕緣損壞而擊穿電阻。

    電阻有了“額定功率”,為什么還有“額定電壓”?

    沒有達到額定功率,只是一般不易熱損壞。若電阻的散熱條件較好,電阻溫度較低,理論上功率可以超過額定功率,但實際上若沒有特殊的散熱措施,不會出現這種情況。

    電阻有了“額定功率”,為什么還有“額定電壓”?

    所以,電阻的額定電壓和額定功率兩個條件都要遵守。

    額定電壓主要是基于絕緣的要求,取決于電阻的材料和工藝。

    額定功率主要是基于電阻的散熱能力。

    實際運行時,有的情況下,電阻在額定電壓下,實際功率已經超過了額定功率的;有的情況下,電阻在滿足額定功率的時候,電壓已經超過額定電壓的;
    這個情況,第一跟電阻的阻值有關,第二跟電阻的封裝和工藝有關,第三有時可以超過額定功率,只要溫度不超過額定溫度,跟環境溫度有關,這種情況比較少。

    電阻“額定功率”和“額定電壓”的降額規范

    1、合成型電阻器

    1.1 概述

    合成型電阻器件體積小,過負荷能力強,但它們的阻值穩定性差,熱和電流噪聲大,電壓與溫度系數較大。

    合成型電阻器的主要降額參數是環境溫度、功率和電壓。

    1.2 應用指南

    a) 合成型電阻為負溫度和負電壓系數,易于燒壞。因此限制其電壓是必須的。
    b) 在潮濕環境下使用的合成型電阻器,不宜過度降額。否則潮氣不能揮發將可能使電阻器變質失效。
    c) 熱點溫度過高可能導致合成型電阻器內部的電阻材料永久性損傷。
    d) 為保證電路長期工作的可靠性, 電路設計應允許合成型電阻器有±15%的阻值容差。

    1.3 降額準則

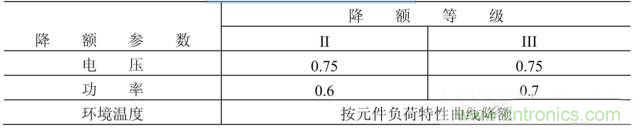

    合成型電阻器的降額準則見下表。

    電阻有了“額定功率”,為什么還有“額定電壓”?
    合成型電阻器降額準則

    2、薄膜型電阻器

    2.1 概述

    薄膜型電阻器按其結構,主要有金屬氧化膜電阻器和金屬膜電阻器兩種。
    薄膜型電阻器的高頻特性好,電流噪聲和非線性較小,阻值范圍寬,溫度系數小,性能穩定,是使用最廣泛的一類電阻器。
    薄膜型電阻器降額的主要參數是電壓、功率和環境溫度。

    2.2 應用指南

    a) 各種金屬氧化膜電阻器在高頻工作情況下, 阻值均會下降 (見元件相關詳細規范) 。
    b) 為保證電路長期工作的可靠性,設計應允許薄膜型電阻器有一定的阻值容差,金屬膜電阻器為±2%,金屬氧化膜電阻器為±4%,碳膜電阻器為±15%。

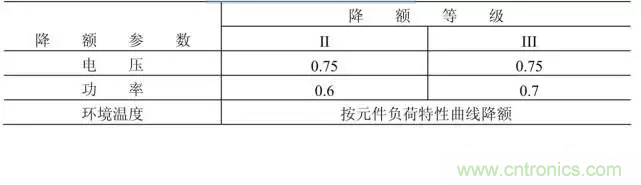

    2.3 降額準則

    電阻有了“額定功率”,為什么還有“額定電壓”?

    3、電阻網絡

    3.1 概述

    電阻網絡裝配密度高,各元件間的匹配性能和跟蹤溫度系數好,對時間、溫度的穩定性好。

    電阻網絡降額的主要參數是功率、電壓和環境溫度。

    3.2 應用指南

    為保證電路長期工作的可靠性,設計中應允許電阻網絡有±2%的阻值容差。

    3.3 降額準則

    電阻有了“額定功率”,為什么還有“額定電壓”?

    4、線繞電阻器

    4.1 概述

    線繞電阻器分精密型與功率型。線繞電阻器具有可靠性高、穩定性好、無非線性,以及電流噪聲、溫度和電壓系數小的優點。

    線繞電阻器降額的主要參數是功率、電壓和環境溫度。

    4.2 應用指南

    a) 在 II 級降額應用條件下,不采用繞線直徑小于 0.025mm 的電阻器。
    b) 功率型線繞電阻器可以經受比穩態工作電壓高得多的脈沖電壓, 但在使用中應作相應的降額。
    c) 功率型線繞電阻器的額定功率與電阻器底部散熱面積有關, 在降額設計中應考慮此因素。
    d) 為保證電路長期工作的可靠性,設計應允許線繞電阻器有一定的阻值容差:精密型線繞電阻器為 ±0.4%;功率型線繞電阻器為 ±1.5%。

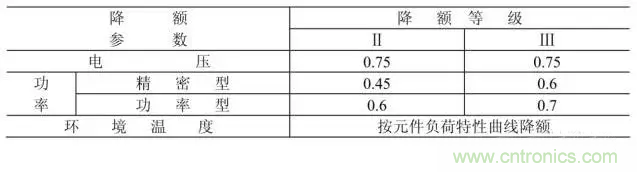

    4.3 降額準則

    電阻有了“額定功率”,為什么還有“額定電壓”?
