【導讀】電動車 (EV) 的發貨量正在迅速增長，預計 21 世紀 20 年代還將加速發展。主要汽車制造商都已經推出了電動車或已制定了推出計劃，它們還積極與伙伴合作，研究最佳的動力電子學方案，從而盡量延長單次充電行駛里程和降低成本。

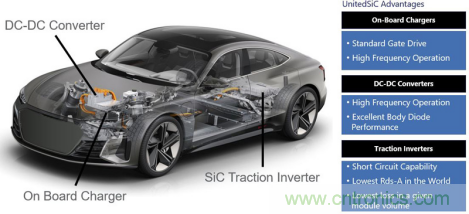

電動車 (EV) 的發貨量正在迅速增長，預計 21 世紀 20 年代還將加速發展。主要汽車制造商都已經推出了電動車或已制定了推出計劃，它們還積極與伙伴合作，研究最佳的動力電子學方案，從而盡量延長單次充電行駛里程和降低成本。SiC 器件的主要應用如圖 1 所示，預測數據表明，到 2030 年，SiC 的發貨量有望達到 100 億美元。電動車最重要的動力元件是電動車牽引逆變器，我們將在之后的文章中討論。其他重要轉換器有車載充電器和直流轉換器。它們越來越多地涉及雙向功率流，并因快速開關和出色的寄生二極管行為而大大獲益。SiC FET 產品現已符合 AEC-Q101 要求，可滿足這些需求。我們會討論主要拓?fù)浣Y(jié)構，查看使用 SiC 器件的優勢，尤其是在電壓較高 (500-800V) 的電池系統中。
圖 1：UnitedSiC 優勢
車載充電器拓?fù)浣Y(jié)構
車載充電器 (OBC) 位于車內，所以它必須能夠使用功率密度和能效都盡可能高的轉換器拓?fù)浣Y(jié)構，以便減小自身體積和重量。選擇哪種拓?fù)浣Y(jié)構取決于功率范圍，可以是 6.6KW、11KW，也可以是 22KW（電動客車）。在部分情況下，車載充電器可以是雙向的，這意味著電路不僅允許電池從電網獲得電流，電動車還可以充當分布式電源向電網饋電。在這種模式下，電是反向流動的，但是峰值運行功率可能比電池充電額定值低（一半）。

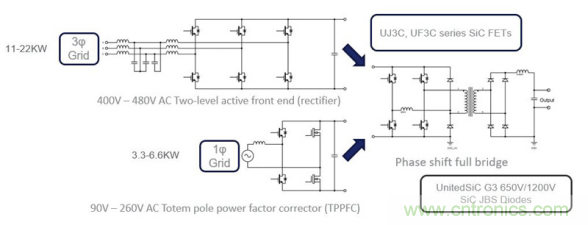

圖 2 顯示的是專為單向功率流設計的車載充電器的兩種配置。電路有兩個主要部分，前端整流器級和直流轉換器級。整流器級對交流主電源電壓進行整流，提供具有統一功率因數的直流軌。之后，直流到直流全橋移相級提供精確控制的輸出，以便為電池組充電。在鋰離子電池充電過程中，電路首先在控制電流模式下運行，然后在功率恒定模式下運行以實現快速充電，最后在電壓恒定模式下運行，直至電池充滿。
圖 2：專為單向功率流設計的車載充電器中的兩種配置

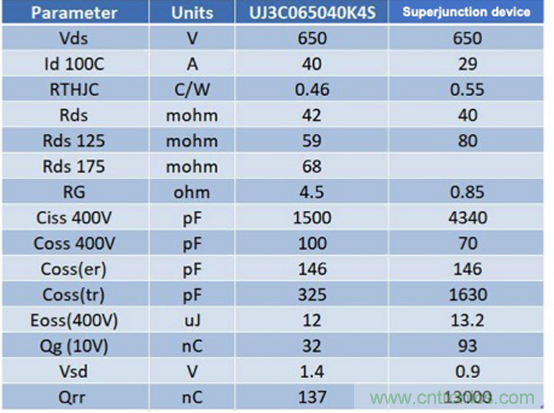

為了盡可能提高整流器級的能效，無橋拓?fù)浣Y(jié)構越來越受歡迎，因?yàn)樗梢员苊舛O管整流器橋的導電損耗。圖 2 顯示的圖騰柱 (TPPFC) 電路，可以用于功率電平較低的情況。該電路含快速開關相腳，而其他電路則以線路頻率開關。快速開關腳可以在連續導電模式 (CCM) 和臨界導電模式 (CRM) 下運行。在連續導電模式下，開關打開存在困難，最佳選項是使用含有出色低 QRR 寄生二極管的寬帶隙開關。圖 3 比較了器件參數，包括將 UnitedSiC FET 的 QRR 與先進的超結器件進行比較。如果開關頻率超過 20kHz，則必須使用寬帶隙開關，而 UnitedSiC FET 提供的標準柵極驅動將使得插入 UnitedSiC FET 以及從超結器件升級為 UnitedSiC FET 變得十分簡單。
圖 3：器件參數比較，包括 UnitedSiC FET 的 QRR 與先進的超級器件的比較
如果使用臨界導電模式，則峰值電流會變得更高，為感應器帶來額外的約束，并需要導通電阻更低的開關。在沒有硬打開的情況下，可以使用硅基超結 FET，至少在較低的總線電壓下可以。即使在這種情況下，使用 SiC FET 也行得通，因?yàn)楝F(xiàn)在有導通電阻非常低的選件，而與采用類似導通電阻的超結 FET 相比，SiC FET 的價格也越來越有競爭力。此外，利用 1200V SiC FET，該拓?fù)浣Y(jié)構可以擴展到更高的直流軌電壓，從而使用最小的開關次數增加功率輸出。
對于 11-22KW 這樣較高的功率電平而言，3 相有源前端整流器是出色的選件。總線電壓通常為 600-800V，因而需要使用 1200V 器件。此外，圖 2 中的雙電平 3 相電路需要開關損耗低且 QRR 低的開關，從而使得 SiC FET 取代 IGBT 成為更好的選擇。圖 4 顯示的是 35mohm，1200V，TO247-4L (UF3C120040K4S) UnitedSiC FAST FET 的打開特征和關閉特征。鑒于器件的打開和關閉損耗非常低，這些器件并聯使用，以實現高能效的有源前端整流器。使用 4 腳開爾文封裝時，用戶可以更快地開關，而且損耗更低，柵極波形也更清晰。
圖 4：35mohm，1200V，TO247-4L (UF3C120040K4S) UnitedSiC FAST FET 的打開特征和關閉特征

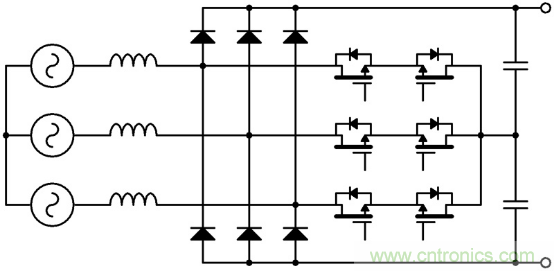

前端整流器的替代方案是 Vienna 整流器，如圖 5 所示，它允許將 650V 硅基超結器件與 SiC 肖特基二極管聯用，以降低成本。在這個電路中，開關并不會進行硬開關。不過需要的半導體數量更多，且二極管壓降限制了能實現的最佳能效。
圖 5：Vienna 整流器，允許將 650V 硅基超結器件與 SiC 肖特基二極管聯用，以降低成本
直流轉換器
如圖 2 所示，電池充電器和提供 12V/24V 電能的主力直流轉換器都是移相全橋轉換器。在滿負荷下時，該電路采用以零壓開關 (ZVS) 方式打開的 FET，并采用緩沖電容器來盡量降低整個器件的關閉損耗。該電路可以在高頻 (100-300kHz) 下運行，且能效高。SiC FET 的導電損耗和關閉損耗低，且其柵極驅動要求簡單，是理想的選擇。對于可在 0 至 12V 下驅動或由輸出 -12/0/12V 電壓的簡單脈沖變壓器驅動的 UnitedSiC FET，情況也是如此。在輕負荷條件下，可能會發生硬開關，這會導致超結 FET 出現問題，也更容易發生二極管恢復感應故障，且 IGBT 電路容易產生更大的損耗。
圖 6 中顯示的 LLC 拓?fù)浣Y(jié)構是一個非常出色的選擇，尤其是在輸出電壓固定時。這個拓?fù)浣Y(jié)構在輸出固定的直流轉換器級中最為常見，而移相全橋拓?fù)浣Y(jié)構則更適合處理可變輸出電壓。在總線電壓較低時，LLC 電路中會使用超結 FET 與快速二極管。而在電壓較高時，IGBT 功率損耗變得過高，因而更適合選擇 SiC FET。
圖 6：在總線電壓較低時，LLC 電路中使用超結 FET 與快速二極管。在電壓較高時，IGBT 功率損耗會變得過高，因而適合選擇 SiC FET
即使在總線電壓較低的情況下，UnitedSiC 650V SiC FET 也能實現非常低的柵極電荷，非常短的輸出電容充電時間和非常低的寄生二極管導電損耗，可以用于將 LLC 運行頻率從 100kHz 提高到 500kHz。TO247-4L 封裝中的導通電阻現在可以低至 7mohm，650V。對于低輪廓空間約束的應用，可以在行業標準 DFN8x8 封裝中使用 27mohm，650V 器件。

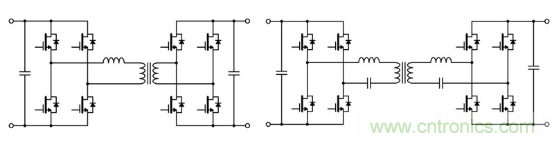

對于雙向直流轉換，圖 7 顯示的是雙有源橋 (DAB) 和 CLLC 電路，其中輸出側采用有源開關。對于電池充電，因?yàn)檩敵鲭妷鹤兓秶鷱V，所以可以通過變換柵極 PWM 波形從固定的直流總線控制 DAB。如果采用 CLLC 拓?fù)浣Y(jié)構，則為了維持直流轉直流級的運行近共振，必須通過改變有源整流器級（圖騰柱 PFC 或 3 相有源前端）的控制方案來改變總線電壓。在這兩種情況下，都必須在副邊側使用 SiC FET 以便在反模式下有效進行硬開關。這些 FET 可以是 650V 至 1200V FET（用于電池充電），也可以是 100-150V 等級內的較低壓硅 FET（可實現 12V/24V 輸出）。
圖 7：雙有源橋 (DAB) 和 CLLC 電路，其中輸出側采用有源開關
輕松過渡
寬帶隙 SiC FET 支持使用更完善的拓?fù)浣Y(jié)構和更高的頻率來實現大功率密度和能效目標。系統層面的電動車空間增加可以輕易抵消較高的開關成本。UnitedSiC FET 具備與所有類型柵極驅動電壓兼容這個重要優勢，所以可以插入基于硅的設計和 SiC MOSFET 設計中。在全世界設計師越來越多地采用 SiC 器件部署的過程中，這個優勢可以讓他們輕松完成過渡，有時只需對現有的基于硅的設計進行升級即可。
近期發展

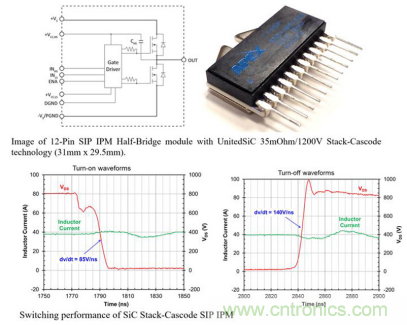

下一階段很可能要涉及集成驅動器和 FET 級，例如圖 8 中所示的帶驅動器的 SIP 半橋，它使用 35mohm，1200V 堆疊式共源共柵開關。開關波形表明，此類器件支持非常快、非常清晰的開關，可以用作本文中所述的所有電路選項的構建塊。
圖 8：集成驅動器和 FET 級，例如所示的帶驅動器的 SIP 半橋，它使用 35mohm，1200V 堆疊式共源共柵開關
SiC FET 技術迅速發展，正在開發中的 2020 版本開關的性能表征能提高 2 倍。再加上分立封裝改進與基于 SiC 的智能功率模塊的推出，這三項進步會隨著電動車部署的不斷增加進一步提高功率密度。
