接觸過電子、電工的朋友，應該知道，繼電器跟接觸器都很像，因?yàn)樗麄兊慕Y(jié)構，真的很相似。都有常開、常閉觸點，都有線圈，線圈通電后，銜鐵吸合，常開變成常閉，常閉變成常開。



繼電器



繼電器的定義：繼電器是一種自動電器，它適用于遠距離接通和分?jǐn)嘟弧⒅绷餍∪萘靠刂齐娐罚⒃陔娏︱?qū)動系統中供控制、保護及信號轉換用。控制繼電器的輸入量通常是電流、電壓等電量，也可以是溫度、壓力、速度等非電量，輸出量則是觸點動作時發出的電信號或輸出電路的參數變化。繼電器的特點是當其輸入量的變化達到一定程序時，輸出量才會發生階躍性的變化。



接觸器



接觸器的定義：接觸器分為交流接觸器（電壓AC）和直流接觸器（電壓DC），它應用于電力、配電與用電場合。接觸器廣義上是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器。

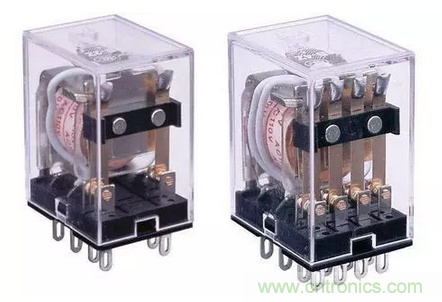

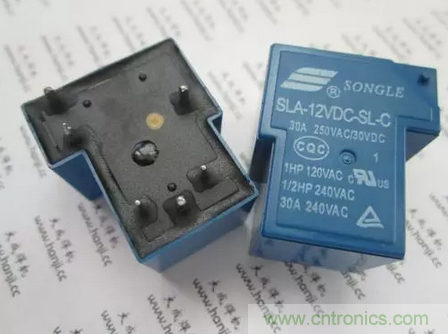

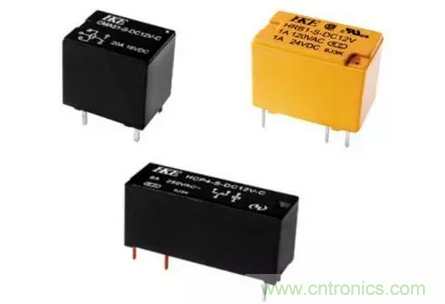

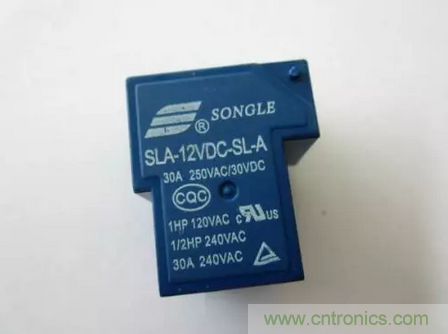

繼電器

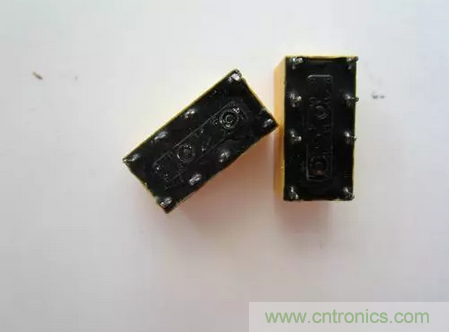

繼電器



繼電器



繼電器



繼電器



繼電器



繼電器

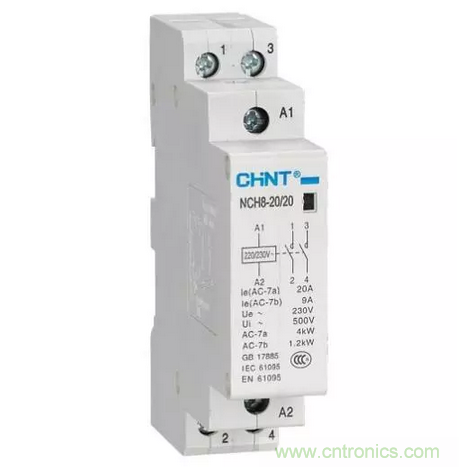

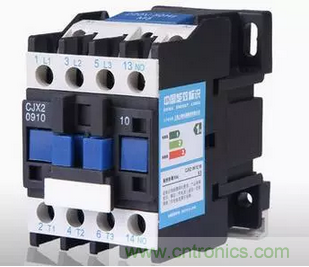

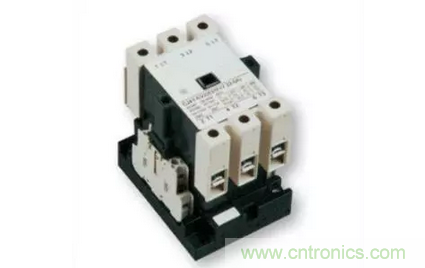

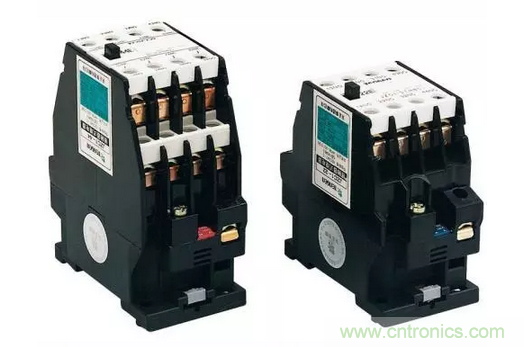

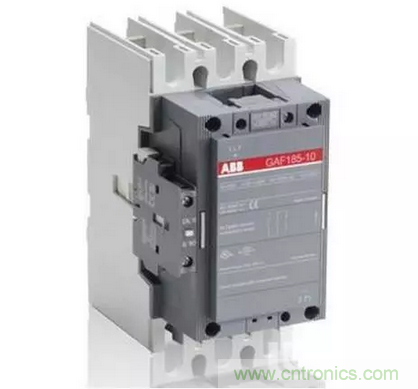

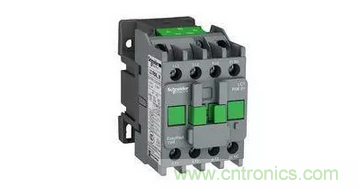

接觸器

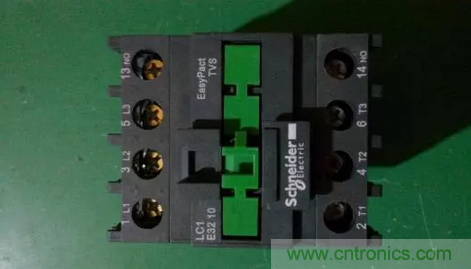

接觸器

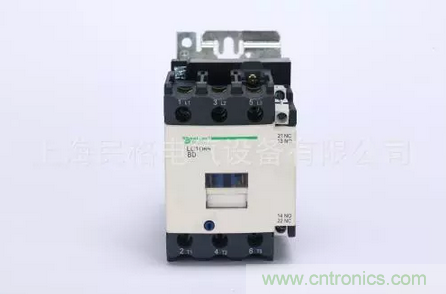

接觸器

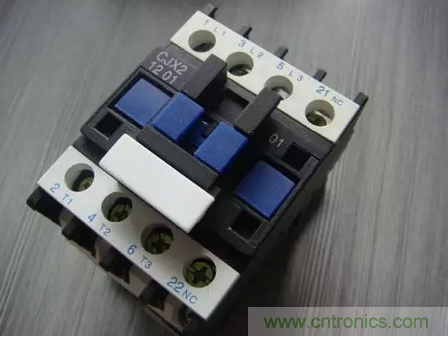

接觸器

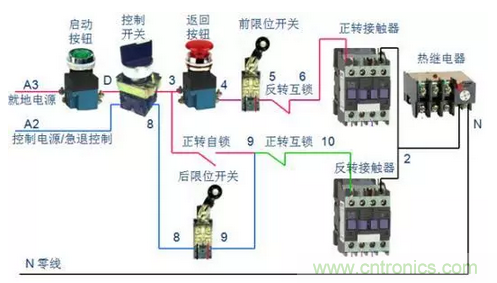

接觸器 控制過程示意圖



接觸器和繼電器的區別：



1、作用不一樣：繼電器的首要作用是 信號檢測、傳遞、轉換或處置用的，它通斷的電路電流一般較小，一般用在控制電路里，控制弱信號。



接觸器



接觸器首要作用是用來接通或斷開主電路的。主電路是指一個電路工作與否是由該電路是不是接通為標志。主電路概念與控制電路相對應。一般主電路通過的電流比控制電路大。



接觸器



容量大的接觸器一般都帶有滅弧罩。繼電器的觸頭容量一般不會逾越5A，小型繼電器的觸頭容量一般只需1A或2A，而接觸器的觸頭容量最小的也有9A;接觸器的觸頭一般有三對主觸頭(主觸頭都是常開觸頭)另外還有幾對輔佐觸頭。



接觸器



而繼電器的觸頭一般不分主輔；繼電器的觸頭有時是成對設置的，即常開觸頭和常閉觸頭組合在一起，而接觸器不成對設置;繼電器關于特定的需要，會與其它設備組合規劃成時間繼電器、計數器，壓力繼電器等等，有附加功用，而接觸器一般沒有。



接觸器



2、觸頭開閉不一樣： 另外接觸器用來接通或斷開功率較大的負載，用在(功率)主電路中，主觸頭可以帶有連鎖接點以表明主觸頭的開閉情況。 而繼電器一般用在電器控制電路中，用來擴展微型或小型繼電器的觸點容量，以驅動較大的負載。





如可以用繼電器的觸點去接通或斷開接觸器的線圈。一般繼電器都有較多的開閉觸點，當然繼電器通過恰當?shù)慕臃ㄟ€可以完結某些格外功用，如邏輯運算等。



接觸器



3、滅弧裝置一個有一個沒有：其實看接觸器和繼電器，一個最重要的區別就是接觸器都有滅弧裝置，而繼電器沒有的。
