    你的位置:首頁 > 電路保護 > 正文

    電感常用線圈種類及繞制線圈的注意事項

    發布時間:2019-01-26 責任編輯:xueqi

    【導讀】電感常用線圈包括:?jiǎn)螌泳€圈,蜂房式線圈,鐵氧體磁芯和鐵粉芯線圈,銅芯線圈,色碼電感器,小型固定電感器等。在自行繞制線圈時,要注意以下幾點事項。

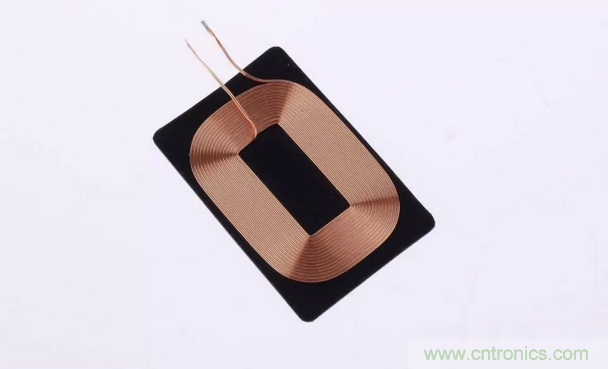

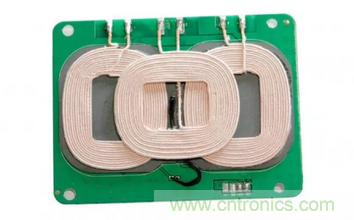

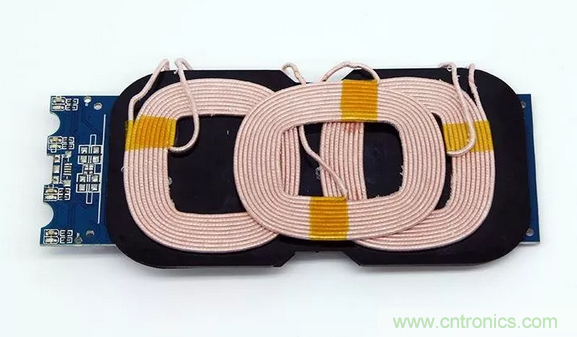

    無線充接收線圈在實際運用過程中,無線充接收線圈有恰當數量種類的電感線圈對錯標準件,無線充線圈都是根據需要有針對性進行繞制。


    電感常用線圈

    1、單層線圈

    單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。

    2、蜂房式線圈

    假設所繞制的線圈,其平面不與旋轉面平行,而是相交成一定的角度,這種線圈稱為蜂房式線圈。而其旋轉一星期,導線來回彎折的次數,常稱為折點數。蜂房式繞法的利益是體積小,分布電容小,并且電感量大。蜂房式線圈都是運用蜂房繞線機來繞制,折點越多,分布電容越小

    3、鐵氧體磁芯和鐵粉芯線圈

    線圈的電感量巨細與有無磁芯有關。在空芯線圈中刺進鐵氧體磁芯,可增加電感量和前進線圈的質量要素。

    4、銅芯線圈

    銅芯線圈在超短波規劃運用較多,運用旋動銅芯在線圈中的方位來改動電感量,這種調整對比便當、經用。

    5、色碼電感器

    色碼電感器是具有固定電感量的電感器,其電感量象征方法同電阻一樣以色環來符號。

    6、小型固定電感器

    小型固定電感器通常是用漆包線在磁芯上直接繞制而成,首要用在濾波、振蕩、陷波、推延等電路中,它有密封式和非密封式兩種封裝方法,兩種方法又都有立式和臥式兩種外形結構。


    1.立式密封固定電感器

    立式密封固定電感器選用同向型引腳,國產電感量規劃為0.1~2200μH(直標在外殼上),額定工作電流為0.05~1.6A,過失規劃為±5%~±10%,進口的電感量,電流量規劃更大,過失則更小。進口有TDK系列色碼電感器,其電感量用色點標在電感器外表。

    2.臥式密封固定電感器

    臥式密封固定電感器選用軸向型引腳,國產有LG1.LGA、LGX等系列。

    LG1系列電感器的電感量規劃為0.1~22000μH(直標在外殼上),額定工作電流為0.05~1.6A,過失規劃為±5%~±10%。LGA系列電感器選用超小型結構,外形與1/2W色環電阻器類似,其電感量規劃為0.22~100μH(用色環標在外殼上),額定電流為0.09~0.4A。LGX系列色碼電感器也為小型封裝結構,其電感量規劃為0.1~10000μH,額定電流分為50mA、150mA、300mA和1.6A四種規范。

    7、可調電感器

    常用的可調電感器有半導體收音機用振蕩線圈、電視機用行振蕩線圈、行線性線圈、中頻陷波線圈、音響用頻率補償線圈、阻波線圈等。


    自行繞制時要注意以下幾點

     (1)根據電路需要,選定繞制辦法

    在繞制空心電感線圈時,要根據電路的請求,無線充線圈電感量的巨細以及線圈骨架直徑的巨細,斷定繞制辦法。間繞式線圈適合在高頻和超高頻電路中運用,在圈數少于3圈到5圈時,可不用骨架,就能具有較好的特性,Q值較高,可達150-400,穩定性也很高。無線充接收線圈單層密繞式線圈適用于短波、中波回路中,其Q值可到達150-250,并具有較高的穩定性。

    (2)保證無線充線圈載流量和機械強度,選用恰當?shù)膶?dǎo)線

    線圈不宜用過細的導線繞制,避免添加線圈電阻,使Q值下降。無線充線圈一起,導線過細,其載流量和機械強度都較小,簡單燒斷或碰斷線。所以,在保證線圈的載流量和機械強度的前提下,要選用恰當?shù)膶?dǎo)線繞制。

    (3)繞制線圈抽頭應有顯著象征

    帶有抽頭的線圈應有顯著的象征,這么關于安裝與修理都很便利。


    (4)不一樣頻率特色的線圈,選用不一樣資料的磁芯

    作業頻率不一樣的線圈,有不一樣的特色。無線充接收線圈在音頻段作業的電感線圈,通常選用硅鋼片或坡莫合金為磁芯資料。低頻用鐵氧體作為磁芯資料,其電感量較大,無線充線圈可高達幾亨到幾十亨。在幾十萬赫到幾兆赫之間,如中波廣播段的線圈,通常選用鐵氧體芯,并用多股絕緣線繞制。頻率高于幾兆赫時,線圈選用高頻鐵氧體作為磁芯,也常用空心線圈。此狀況不宜用多股絕緣線,而宜選用單股粗鍍銀線繞制。

    在100MHz以上時,通常已不能用鐵氧體芯,無線充接收線圈只能用空心線圈;如要作微調,可用鋼芯。運用于高頻電路的阻流圈,無線充線圈除了電感量和額定電流應滿足電路的請求外,還必須注意其分布電容不宜過大。
