【導讀】交流電有以下性質：大小和方向均做周期性變化，平均值為零；有三要素：幅值、角頻率、初相位；描述交流電的方式有瞬時值表示法、波形圖、有效值、矢量法；不同的交流電之間可能同相、反相、正交，或者相差某個角度等。電阻、電感、電容的差別之處在以下6個方面，我們逐一進行講解，對比。
我們已經知道交流電有以下性質：
1.大小和方向均做周期性變化，平均值為零；有三要素：幅值、角頻率、初相位；
2.描述交流電的方式有瞬時值表示法、波形圖、有效值、矢量法；
3.不同的交流電之間可能同相、反相、正交，或者相差某個角度；
4.交流電通過電阻、電感、電容以及它們的組合電路，所表現出來的性質不同，主要反映在相位、阻抗、功率上；
以上四點和直流電均不同，因此交流電在計算上有自己的公式、方法、性質。
好了，回顧了上述問題之后就可以進行以下學習了；電阻、電感、電容的差別之處在以下6個方面，我們逐一進行講解，對比。
一. 電阻
1.瞬時值關系式：u=RI，也就是通過電阻的電壓等于通過的電流與電阻的乘積，注意這個公式里面的u、i均是小寫；這個公式中實際使用當中很少用到，它反映的是電壓和電流的瞬時值關系；
2.有效值關系：電阻等于電壓與電流的比值，注意這里的電壓和電流均是有效值，這個是非常實用的公式，我們應該掌握，它和直流電路的計算方式是一樣的；
3.阻抗：電阻的阻抗就是電阻，怎么聽起來這么別扭呢？我們前面講過，阻抗包括電阻、感抗、容抗，是針對不同的電抗元件而言的，這是交流電特有的；
4.矢量圖，從圖上可以看出，加在電阻上的電壓和電流是同相關系；
5.功率,等于電壓與電流的積，或者電流的平方與電阻的積，P=UI,單位瓦特（W），這個功率叫有功功率，就是實實在在的消耗了電能的功率，這是電阻特有的，它就是一個耗能元件；
6.功率因數：我們知道功率因數就是電壓和電流相位差的余弦，由于加在電阻上的電壓和電流同相，即相位差為零，那么其功率因數就是cosφ=1，這是最大值；
二. 電感L
1.瞬時值關系
也就是加在交流電上的電壓與電流的變化率成正比，注意和電阻的瞬時值一樣u、i均是小寫；這個公式有價值，應記??；另外是與變化率成正比，不是變化量也不是固定值，這與電阻不同；
2.有效值關系：加在電感上的電流與電壓成正比，等于感抗，注意電壓電流均是有效值，這個是非常實用的公式，我們應該掌握，它和電阻在形式上一致；
3.阻抗：電感對電流有阻礙作用，其值的大小用感抗表示XL=2πfL，f交流電的頻率，L電感；從該公式可以看出，交流電頻率越大，電感對其感抗越大，這就是交流電的通直隔交作用，用它的這個功能可以進行濾波；

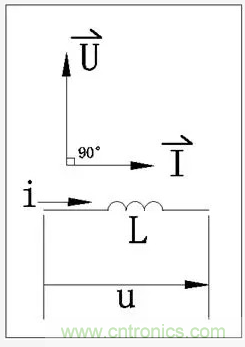

4.矢量圖：從圖上可以看出，加在電感上的電壓超前于電流90°
5.功率,有功功率P=0，也就是電感的有功功率為零，它不是耗能元件，它是儲能元件，其儲能能力用無功功率表示QL=UI，等于電壓與電流的積，或者電流的平方與感抗的積，,單位乏爾，這是其重要特點；
6.功率因數：由于加在電感上的電壓超前于電流90°，也就是二者的相位差90°，那么cosφ=0；
三. 電容C
1.瞬時值關系
也就是通過電容的電流與其兩端的電壓的變化率成正比，注意和電阻的瞬時值一樣u、i均是小寫；這個公式有價值，應記住；
2.有效值關系：加在電容上的電流與電壓成正比，等于容抗，注意這里的電壓、電流均是有效值，這個是非常實用的公式，我們應該掌握，它和電阻、感抗的計算式在形式上一致；
3.阻抗，電容和電阻、電感一樣，也對電流有阻礙作用，其值的大小用容抗表示，f交流電的頻率，C電容，通過這個公式我們可以看出，交流電的頻率越大，容抗越小，直流電頻率為零，容抗無限大，這就是電容的隔直通交作用。

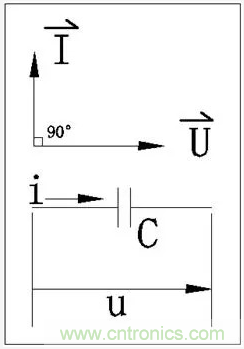

4.矢量圖，從圖上可以看出，加在電容上的電壓滯后于電流90°
5.功率,P=0，也就是電容和電感的有功功率均為零，它也不是耗能元件，它和電感一樣是儲能元件，其儲能能力用無功功率表示QL=UI，等于電壓與電流的積，或者電流的平方與容抗的積,單位也是乏爾。
6.功率因數，由于加在電容上的電壓超前于電流90°，也就是二者的相位差90°，那么cosφ=0；
通過以上的分析，我們看出交流電通過電阻、電感、電容所表現出來的性質大不相同，正是這種差異，使得它們的組合性質多樣化，表現出了豐富多彩的性質，在電子電路中得到了廣泛的應用，比如選頻、移相等。
