【導讀】ESP（電子穩定程序）是汽車電控的一個標志性發明。不同的研發機構對這一系統的命名不盡相同，如博世（BOSCH）公司早期稱為汽車動力學控制（VDC），現在博世、梅賽德—奔馳公司稱為ESP；豐田公司稱為汽車穩定性控制系統（VSC）、汽車穩定性輔助系統（VSA）或者汽車電子穩定控制系統（ESC）；寶馬公司稱為動力學穩定控制系統（DSC）。
盡管名稱不盡相同，但都是在傳統的汽車動力學控制系統，如ABS和TCS的基礎上增加一個橫向穩定控制器，通過控制橫向和縱向力的分布和幅度，以便控制任何路況下汽車的動力學運動模式，從而能夠在各種工況下提高汽車的動力性能。
本文介紹的是ESP中傳感器以及接口技術的電路解析：
電路原理
方向盤轉角傳感器接口
方向盤轉角傳感器的輸出為正交編碼脈沖。正交編碼脈沖包含兩個脈沖序列，有變化的頻率和四分之一周期（90°）的固定相位偏移，如圖1所示。通過檢測2路信號的相位關系可以判斷為順時針?lè)较蚝湍鏁r(shí)針?lè)较颍?jù)此對信號進行加/減計數，從而得到當前的計數累計值，也即方向盤的絕對轉角，而轉角的變化率即角速度，則可通過信號頻率測出。另外，方向盤轉角傳感器有一個零位輸出信號，當方向盤在中間位置時，該信號輸出0V，否則輸出5V，通過該信號，可對絕對轉角進行在線校準。

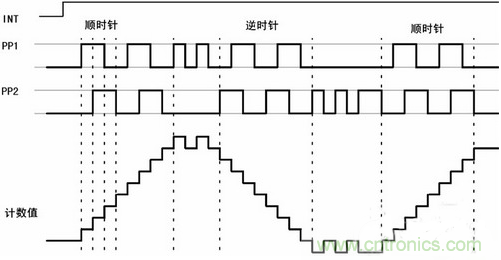

圖1 方向盤轉角傳感器脈沖序列波形

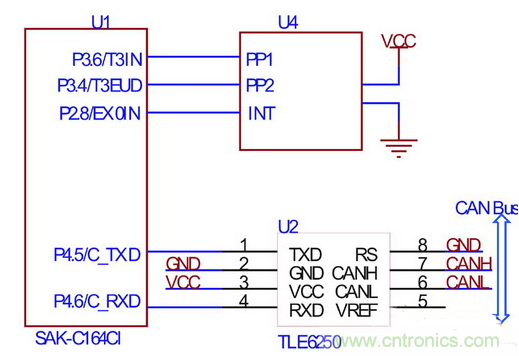

C164CI 與方向盤轉角傳感器的接口電路如圖2所示。片內內置增量編碼的正交解碼器，該解碼器使用定時器3的兩個引腳（T3IN、T3EUD）作為正交脈沖的輸入，在正確設置相關寄存器后，定時器3的數據寄存器的值與方向盤轉角成正比，故可方便的計算轉角，本文所使用的方向盤轉角傳感器每一圈對應44個脈沖，設定時器3的數據寄存器為T(mén)3，則絕對轉角為。
圖2 方向盤轉角傳感器接口電路
進行差分運算，即可得到轉角變化速率。微控制器把計算得到的參數通過CAN發送給ECU。
輪速傳感器接口
根據前面部分介紹的輪速傳感器信號特點，設計接口電路如圖3所示。
圖3 輪速傳感器接口電路
電路采用兩級濾波和整形，以保證輪速信號在極低轉速下不會丟失，同時避免因懸架振動引起的信號干擾。圖中由電阻R2引入第一級遲滯比較，而使用74HC14引入第二級遲滯比較。
橫擺角速度、縱向/橫向加速度傳感器

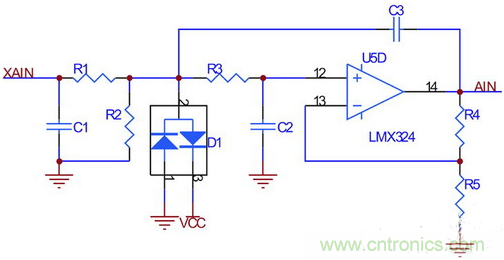

橫擺角速度、縱向/橫向加速度傳感器的安裝位置基本相同，輸出都是0V-5V的模擬量，由于汽車顛簸造成的信號波動特性一致，故封裝在同一模塊中。其硬件接口如圖4示，實現硬件模擬前置濾波，以抑制來自傳感器的模擬信號中的高頻噪聲成分，防止在采樣過程中出現混疊現象。
調整圖4中各個阻容元件的參數，即可設置濾波截止頻率和延時大小。汽車運行過程中，在較好路面上行駛時，由于信號較好，延時盡量要小，而在顛簸路面上行駛，則希望濾波效果要好。但是由于硬件濾波的頻率特性一經設計完畢，無法實時修改，故需要在軟件中設計數字濾波環節。數字濾波常用的有維納濾波器、卡爾曼濾波器、線性預測器、自適用濾波器等。在這里選用計算量小、實時性能好的一階低通濾波。
圖4 橫擺角速度、縱向/橫向加速度傳感器接口電路
本文討論了ESP系統中常用傳感器的結構特點及信號特性，并設計了各個傳感器的信號處理接口，其中包括硬件接口電路以及軟件處理方案。設計了包含橫擺角速度、縱向/橫向加速度傳感器的集成模塊，通過CAN總線與ECU進行數據傳輸，具有較好的抗干擾性和可靠性。
