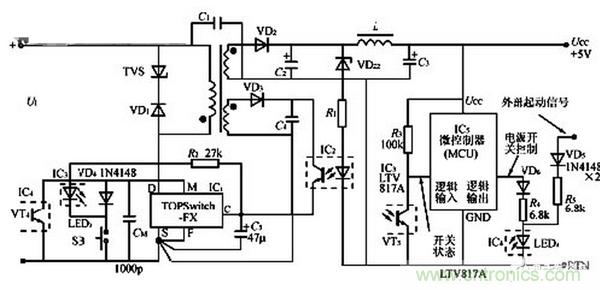

利用微控制器可對由TOP Switch FX構成的噴墨打印機、激光打印機等計算機外部設備中的開關電源進行控制，電路如圖所示。



開關電源部分主要由TOP Switch FX（IC1）、光耦合器（IC2）組成?？刂齐娐穭t包括微控制器（MCU）、兩片LTV817A線性光耦合器（IC3、IC4）、按鈕開關SB。僅當按下SB時產生的信號才有效，抬起時信號不起作用。SB上不需要加防抖動電路，這是因為開關電源的軟起動時間（約10ms）和MCU的復位及初始化時間能起到延遲作用，可以避開按下SB時產生抖動干擾的時間；并且僅當開關被按下至少達到上述時間，才能通過MCU接通開關電源。這就要求必須將SB按到底，而不要輕輕點擊一下，以確保電源起動。





MCU完成復位及初始化后檢測到IC3發來的開機信號，再通過IC4去鎖定開關電源。光耦IC3、IC4中的LED發光管和光敏三極管，分別用LED3和VT3、LED4和VT4表示?，F將LED3接在控制端與SB上端之間，VT3接在MCU的邏輯輸入端。常態下LED3上無電流通過，IC3不工作。MCU的邏輯輸出端經過隔離二極管VD6和電阻R4接LED4的正極。VT4則接在M、S端之間。因M端本身具有限流功能，故VT4不需要另加限流電阻。CM為多功能端的消噪電容。



當用戶首次按下SB時，VD4導通，M端經VD4與S極接通，TOPSwitch?FX即工作在三端模式，多功能端（M）和開關頻率設定端（F）不起作用，此時LED3上有電流通過，VT3就給MCU發出起動信號。



若最初開關電源是處于關斷狀態（M端懸空）則首次按下SB時就接通電源，＋5V輸出電壓UCC為MCU提供工作電源電壓。MCU接收到起動信號后就令VT4導通，使開關電源保持在接通狀態，能夠正常輸出。當用戶再次按下SB時就發出關斷信號，MCU接收到信號后就執行關斷程序，將噴墨打印機的打印頭停在安全位置上。一旦執行完關斷程序，MCU就令VT4截止，將M端懸空，開關電源進入關斷模式，此時TOPSwitch?FX處于低功耗狀態，當UI=230VAC時芯片功耗僅為160mW。假如用作DVD中的開關電源時，關斷程序還能把數據和設定狀態一并存入E2PROM中，即使掉電后也不致于丟失。
