【導讀】LM324運算放大器是四運放集成電路，采用14腳雙列直插塑料封裝，內部有四個運算放大器, 有相位補償電路，那么如何運用LM324運算放大器搭建電壓跟隨器呢？下面我們用簡單的幾個范例與電壓跟隨器電路圖與大家講解下。
示例一：
首先是把LM324兩個輸入端短接，輸出有1個mv左右。
但是這個電路有個問題，就是電壓跟隨器的跟隨電壓與輸入電壓之間有著少量的誤差值，大概是輸出比輸入大400mv這樣子。
還有5V供電的，當輸出端輸出值達到3.9v就不能輸入端再提升電壓輸出端也不會再升高了。
示例二：

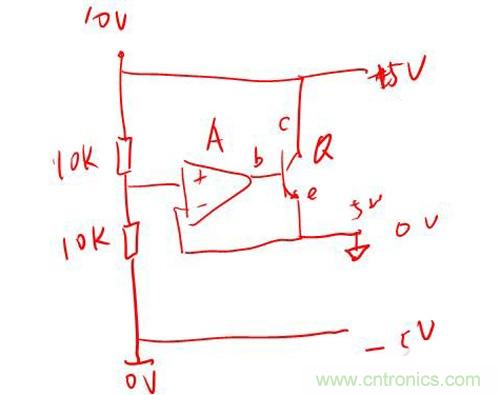

我們先用LM324電壓跟隨器做一個簡略的草圖，圖片如下所示：

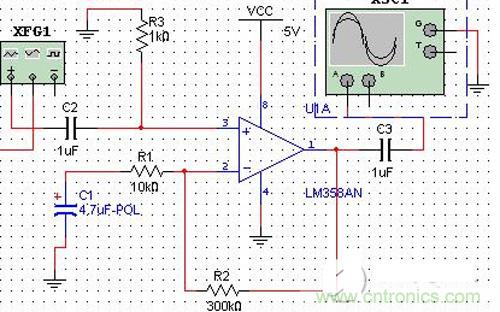

上面這個線路圖，其實就說明了LM324電壓跟隨器在設計的電路需要非常專業的電子知識才能完成，本文中下面介紹的可以看到當信號在10K以內(-3DB)，特性還算可以，10k以后，運放特性急劇下降，導致波形失真。另外，這個運放的擺率是0.3V/us。 當輸入信號VPP是10MS是輸出放大1000倍，其峰值是5V。由SR=2πf*v。可得f在10K左右。再一次說明了上述出現的問題，說明了如果電壓的板子測試BG，則這個是不通過的如圖：
這LM324電壓跟隨器的電壓圖有個特點內部頻率補償直流電壓增益高(約100dB)電源電壓范圍寬：單電源(3—32V)雙電源(±1.5—±16V) OPA637，至于參數什么的就不說了，看價格就知道差距了，做的放大電路感覺很簡單，做出來效果也很不錯。但今天用了不到1塊錢的片子做就感覺問題多。
后來我請教了一個做LM324電壓跟隨器的朋友，他告訴我應該先把電源安裝上電調試，如果是信號又變形了，到50K的時候幾乎成斜三角。那么就應該加大電阻電容的量，這樣才能完全形成一個正在的電壓跟隨器。
至于LM324電壓跟隨器要怎么做，選擇那一套方案比較行之有效，問題解決方法比較簡單易行，就看你的選擇了。
