隨著信息時代大容量通信光纜網進入到千家萬戶，人們對無阻斷通訊的需求不斷上升，當前電信市場競爭的真正核心已轉變?yōu)榉?wù)質量與網絡性能，用戶一旦因通訊阻斷受損就會訴諸行政或法律手段索賠等，從而失去客戶的信賴，最終使網絡運營商遭受損失，隨著現代光纖通信及MEMS技術的發展，無阻斷通信系統及產品的實現已經成熟，在此背景下，光路保護系統應運而生。

　　

所謂智能光路保護系統，就是利用光纖通信技術和光開關技術，對光纖通信線路、旁路、環網進行智能保護或切換，從而實現無阻斷通信的設備或系統。其主要用途如下：

　　

線路冗余保護

自動切換保護

旁路分流保護

自愈環路保護

　　

按照應用場景不同，光路保護系統主要分為如下幾種：

　　

OPS智能光路保護系統：智能光路保護系統(簡寫成O P S)又叫做智能傳輸設備旁路中繼保護單元，主要用以提高電信運營商光纖傳輸網絡的安全性和穩定性。當鏈路上的傳輸設備出現故障，迅速啟動OPS，為通道環上其他站點提供環網雙路由保護，并保證環網站或支鏈其他站點業務不中斷。

　　

OLP線路保護系統：光線路保護系統由光線路保護設備（OLP-Optical Line Protection）和操作維護終端組成，可以實現光功率監測、光路自動切換以及網絡管理等功能。OLP可以簡單、經濟地構成各種通路、干線的保護方案，也可以對各種需要光路切換的網絡進行保護，從而組建一個無阻斷、高可靠性、安全靈活、抗災害能力強的光通信網。OLP又分為1:1和1+1型等等。

　　

OBP旁路保護系統： 光旁路保護系統（Optical Bypass Protection system）是一種應用于光纖通信領域并能自動繞過故障網絡節點的智能光路切換系統，能自動識別網絡節點供電狀態及光信號輸出狀態，當本地光設備出現故障（包括電源中斷、硬件或軟件故障等）后，能夠瞬間切換到旁通光路，通訊線路將繞過本地設備（即故障節點），從而能避免由于該故障節點而發生全阻障礙，保證系統連通正常。

　　

以上可知，各個光保護系統側重的應用環境是不同的，但是是否說明它們只能唯一應用于各自固定的場合呢？答案當然是否定的，這里，我們來探討三種基于光旁路保護系統OBP替代光線路保護系統的場合。

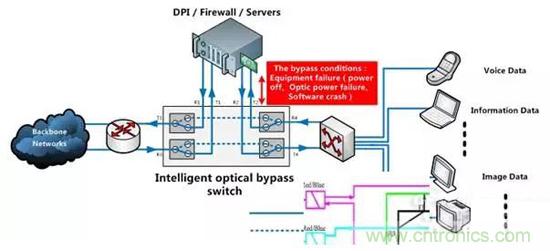

上圖是光旁路保護系統OBPS典型的應用場景，從圖示可以看出，OBPS側重的是本地節點的斷電等故障保護。但是在系統傳輸方案中，很多場合需要進行線路保護，而我們通過適當?shù)膶?duì)OBPS進行設置以及接線配置，可以實現在絕大多數通信場合用OBPS代替OLP進行線路保護。

　　

場景一、DWDM傳輸系統中，TX和RX采用不同波段的應用場合，替代方案舉例如下：





方案中，需要將左邊OBPS設置為R1 Alarm Bypass,而右邊OBPS設置為R2 Alarm bypass，這些設置可以通道OBPS的面板設置，也可以通過RS-232連接軟件或者網口遠程控制。傳輸中，如果主線路出現斷纖等失效，左邊OBPS的R1和右側OPBS的R2會同時監控到光信號達到切換門限值從而將光路進行到換到備用線路，保證系統無間斷和正常工作。

　　

場景二、用于單纖雙向傳輸中，TX和RX可以為同一波長，替代方案舉例如下：





方案中，也需要將左邊OBPS設置為R1 Alarm Bypass,而右邊OBPS設置為R2 Alarm bypass，這些設置可以通道OBPS的面板設置，也可以通過RS-232連接軟件或者網口遠程控制。傳輸中，如果主線路出現斷纖等失效，左邊OBPS的R1和右側OPBS的R2會同時監控到光信號達到切換門限值從而將光路進行到換到備用線路，保證系統無間斷和正常工作。

　　

場景三、用于雙纖雙向傳輸中，替代傳統的1+1線路保護：





上圖是典型的雙纖雙向傳輸系統，在使用中，通過一個1x2分路器將光分成均等的兩路，構成一個類似1+1光線路保護系統，在設置中，將左邊兩臺OBPS設置為R1 Alarm Bypass, 而右邊兩臺OBPS均設置為R2 Alarm Bypass，其中左上側OBPS的R1和右下側的OBPS的R2起到檢測遠端光反饋信號的作用，如果主路線路斷纖，那么它們均會檢測到信號達到切換門限值而自動切換到備用線路，圖中別用線路用青線標示。

　　

總之，采用OBPS代替OLP線卡在多數場合都是可以滿足使用要求的，特別在某些環境中，為了減少庫存數量以及降低對ETHERNET等其它附加網絡的需求一類，OBPS代替OLP也是一個非常可行的方案。
